модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX RED (U2014P5K4CUSR)

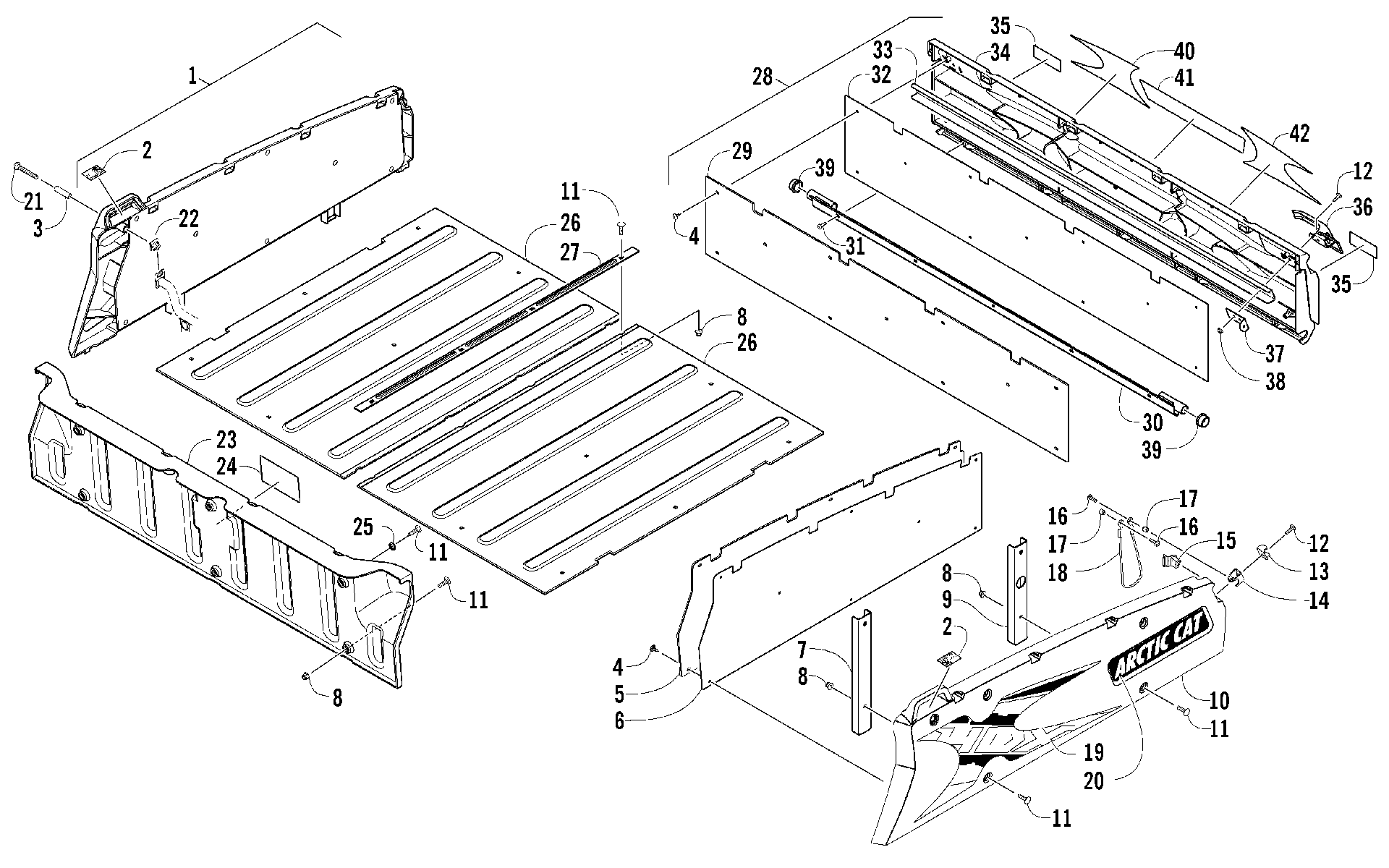

Схема багажник BOX и TAILGATE узел [100415] для PROWLER 500 HDX RED (U2014P5K4CUSR)
Схема
Детали
![багажник BOX и TAILGATE узел [100415]](/upload/schemas/634450ee12d8a5.96662554.gif)
Номер
Наименование детали
Цена
1
Side, Cargo Box - Assembly - Left (inc. 2-15)(replaces 4506-523) art. 7506-731
По запросу
1
Side, Cargo Box - Assembly - Right (inc. 2-15)(replaces 4506-522) art. 7506-730
По запросу
2
Decal, Warning - Pinch Point art. 2411-294
По запросу
3
Spacer art. 2416-368
По запросу
4
SCREW,TSTRH SELF TAP#10 X 3/4 art. 1423-011
По запросу
5
Panel, Side - Inner(replaces 4506-524) art. 7506-728
По запросу
6
Pad, Foam art. 2416-647
По запросу
7
Brace, Support - Rear art. 4506-154
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 30 шт.
9
Brace, Support - Front art. 4506-153
По запросу
10
Side, Cargo Box - Left art. 2416-393
По запросу
10
Side, Cargo Box - Right art. 2416-392
По запросу
11
Болт Arctic Cat art. 0423-623
от 221 ₽
12
Screw, Machine art. 1423-038
По запросу
13
Bracket, Latch art. 2516-710
По запросу
14
Bracket, Retaining - Cable art. 2416-379
По запросу
15
Insert, Panel - Left art. 2416-391
По запросу
15
Insert, Panel - Right art. 2416-390
По запросу
16
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
17
SPACER, TAILGATE CABLE art. 1423-009
По запросу
18
Cable, Tailgate art. 0487-080
По запросу
19
Decal, Side Panel - Right art. 3411-412
По запросу
19
Decal, Side Panel -Left art. 3411-413
По запросу
20
Decal, "Arctic Cat" - Left art. 2411-209
По запросу
20
Decal, "Arctic Cat" - Right art. 2411-208
По запросу
21
SCREW,TSPNH M10X1.25X70 4037A RIE art. 1423-010
По запросу
22
Clip, U-Nut art. 2416-378
По запросу
23
Panel, Front art. 4406-588
По запросу
24
Decal, Warning - Cargo Box art. 1411-119
По запросу
25
Шайба Arctic Cat art. 0423-426
от 110 ₽
26
Panel, Lower art. 2416-396
По запросу
27
Bracket, Retaining - Lower Panel art. 2516-871
По запросу
28
Tailgate Assembly (inc. 29-38) art. 4506-589
По запросу
29
Panel, Tailgate - Inner art. 4506-526
По запросу
30
Shaft, Pivot - Tailgate art. 4506-626
По запросу
31
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
32
Pad, Foam art. 2416-648
По запросу
33
SUPPORT, TAILGATE art. 2416-652
По запросу
34
Panel, Tailgate - Outer art. 2416-395
По запросу
35
Decal, Reflector - Red art. 2411-182
По запросу
36
Latch, Tailgate art. 2516-729
По запросу
37
Bracket, Support - Latch art. 2416-370
По запросу
38
Гайка Arctic Cat art. 8424-602
от 110 ₽
39
Bushing art. 2416-363
По запросу
40
Decal, Tailgate - Right art. 3411-414
По запросу
41
Decal, Box -Arctic Cat art. 2411-212
По запросу
42
Decal, Tailgate - Left art. 3411-415
По запросу
