модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2016W5T4CUSR)

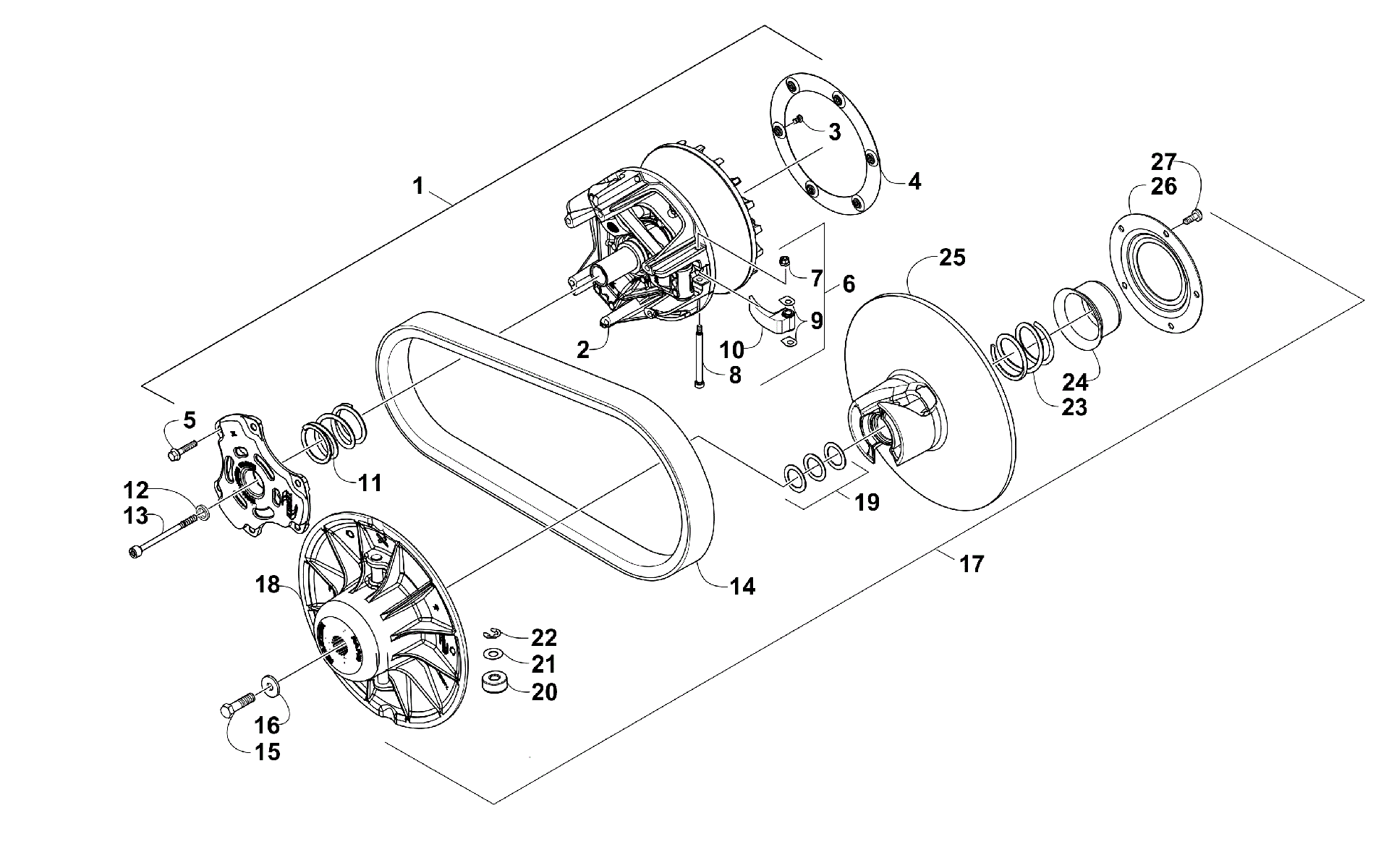

Схема сцепления ASSEMBLIES [300357] для WILDCAT TRAIL RED (U2016W5T4CUSR)
Схема
Детали
![Сцепление ASSEMBLIES [300357]](/upload/schemas/6345210bc5d3d1.83516069.gif)
Номер
Наименование детали
Цена
1
CLUTCH, PRIMARY 7.25" - ASSY (inc. 2-11) art. 0823-376
По запросу
2
ASSY,CLUTCH PRIMARY-7.25" (UNCALIBRATED) (inc. 3-5) art. 0823-452
По запросу
3
Болт Arctic Cat art. 0623-914
По запросу
4
Plate, Windage art. 0823-424
По запросу
5
Srew, Hex Flange art. 0823-402
По запросу
6
KIT,HARDWARE (FLYWEIGHT) (inc. 7-9) art. 0823-426
По запросу
7
Nut, Lock Hex art. 0823-399
По запросу
8
Screw, Shoulder art. 0823-396
По запросу
9
WASHER,THRUST-.251X.260X.015 art. 0823-397
По запросу
10
WEIGHT,CLUTCH-53G art. 0823-450
По запросу
11
SPRING, DRIVE COMP-BLK 0487_70/135 art. 0823-451
По запросу
12
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
13
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
14
BELT,DRIVE art. 0823-497
от 13 955 ₽
Аналог
13 955 ₽
Требуется 1 шт.
15
SCREW,CAP-HH M10X1.25X60 CL8.8 Z&C art. 8400-060
По запросу
16
WASHER,FLAT-11 ID X 38.1 OD X 4.75-STEEL art. 1423-188
По запросу
17
CLUTCH,SECONDARY BOSS LW-ASSY (inc. 18-27) art. 0823-541
По запросу
18
Sheave, Stationary Not Serviced Individually art. -N/A-
По запросу
19
SHIM,STEEL-21.272X30.18X0.51 art. 1423-219
По запросу
19
SHIM-21.272 ID X 30.18 OD X 1.02-STEEL art. 1423-189
По запросу
20
ROLLER,CLUTCH .995 OD X .450 art. 0823-438
По запросу
21
Шайба Arctic Cat art. 0648-700
По запросу
22
Шайба стопорная Arctic Cat art. 0648-701
По запросу
23
SPRING,DRIVEN COMP-BLK 210441104173 art. 0823-443
По запросу
24
CUP,SPRING BOSS-LW UTILITY art. 0823-444
По запросу
25
Sheave, Movable Not Serviced Individually art. -N/A-
По запросу
26
PLATE,RETAINER BOSS-LW UTILITY art. 0823-445
По запросу
27
Screw, Torx art. 0823-446
По запросу
