модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2016W5T4CUSR)

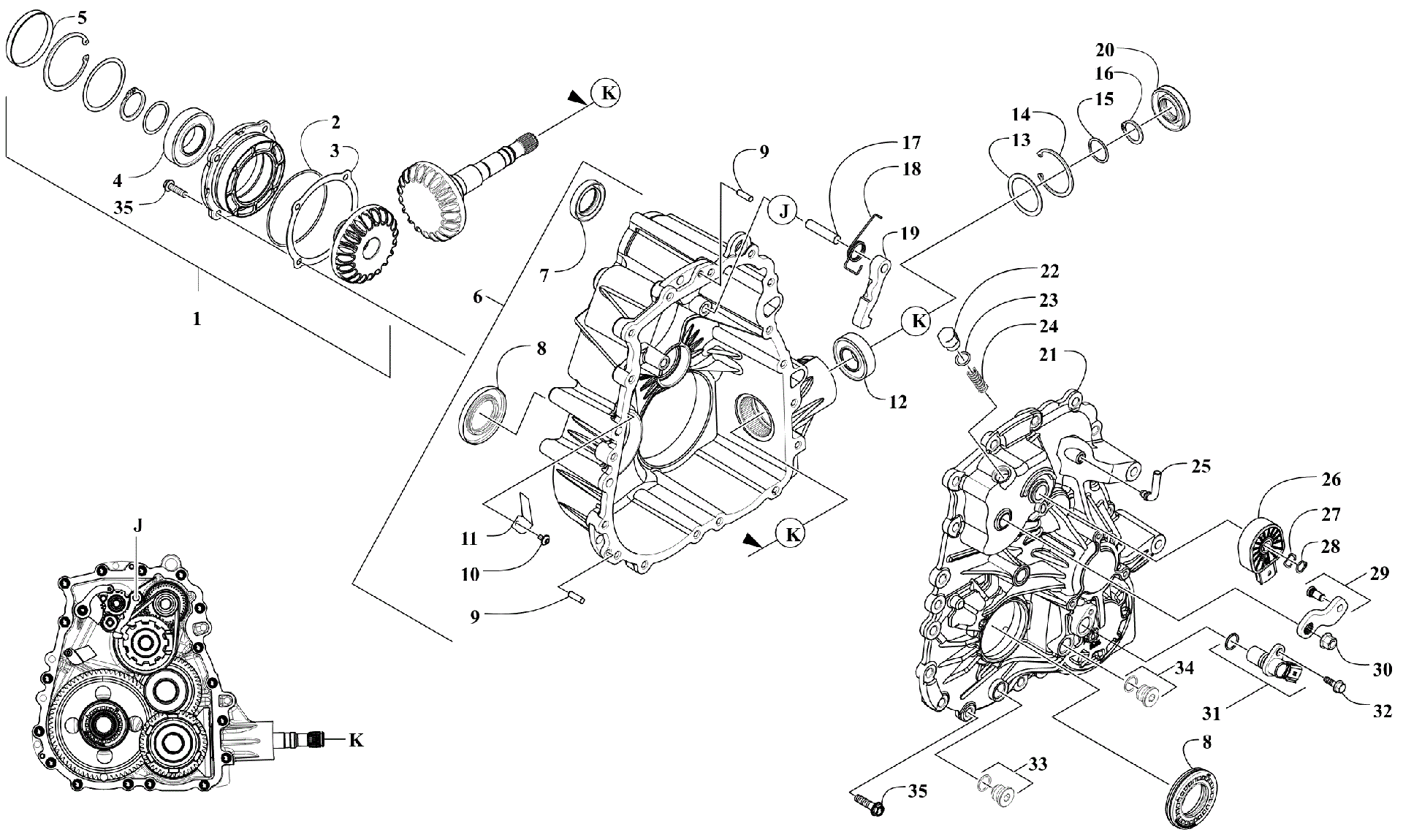

Схема картера/крышки редуктора [301065] для WILDCAT TRAIL RED (U2016W5T4CUSR)
Схема
Детали
![Картер/крышка редуктора [301065]](/upload/schemas/6345472082a697.27969001.gif)
Номер
Наименование детали
Цена
1
Pinion, Rear - Assembly (inc. 2-5) art. 0817-068
По запросу
2
O-Ring art. 0817-081
По запросу
3
SHIM SET135.00 OD X 116.0 ID(replaces 0817-025) art. 0817-104
По запросу
4
Bearing art. 0817-078
По запросу
5
Plug art. 0817-080
По запросу
6
Case - Assembly (inc. 7-16) art. 0817-069
По запросу
7
Seal art. 0817-079
По запросу
8
Seal art. 0817-076
По запросу
9
Pin, Dowel art. 0817-077
По запросу
10
Screw, Self-Tapping art. 0817-004
По запросу
11
Deflector, Oil art. 0817-070
По запросу
12
Bearing art. 0817-028
По запросу
13
Kit, Shim art. 0817-024
По запросу
14
Ring, Retaining art. 0817-015
По запросу
15
Kit, Shim art. 0817-023
По запросу
16
Ring, Retaining art. 0817-012
По запросу
17
Pin, Dowel art. 0817-011
По запросу
18
SPRING,TORSION PARK PAWL(replaces 0817-086) art. 0817-038
По запросу
19
PAWL,PARK art. 0817-087
По запросу
20
Seal art. 0817-072
По запросу
21
Cover art. 0817-040
По запросу
22
Plug art. 0817-065
По запросу
23
O-Ring art. 0817-075
По запросу
24
SPRING, COMPRESSION, .450 OD X 1.58 art. 0817-036
По запросу
25
Fitting, Elbow art. 0817-051
По запросу
26
SWITCH,GEAR-TRANSAXLE(14WC50)R/B0409-202(replaces 0409-151) art. 0409-202
По запросу
27
Spring art. 0817-037
По запросу
28
Ring, Retaining art. 0817-019
По запросу
29
SUBASSEMBLY, BELLCRANK art. 0817-067
По запросу
30
Nut, Lock art. 0817-007
По запросу
31
Датчик скорости Arctic Cat art. 0430-121
По запросу
32
SCREW, HEX FLANGE HEAD, M6 X 1 X 20 art. 0817-006
По запросу
33
Plug art. 0817-003
По запросу
34
Plug art. 0817-002
По запросу
35
Screw, Hex Self-Tapping Screw art. 0817-005
По запросу
