модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2016W5T4CUSR)

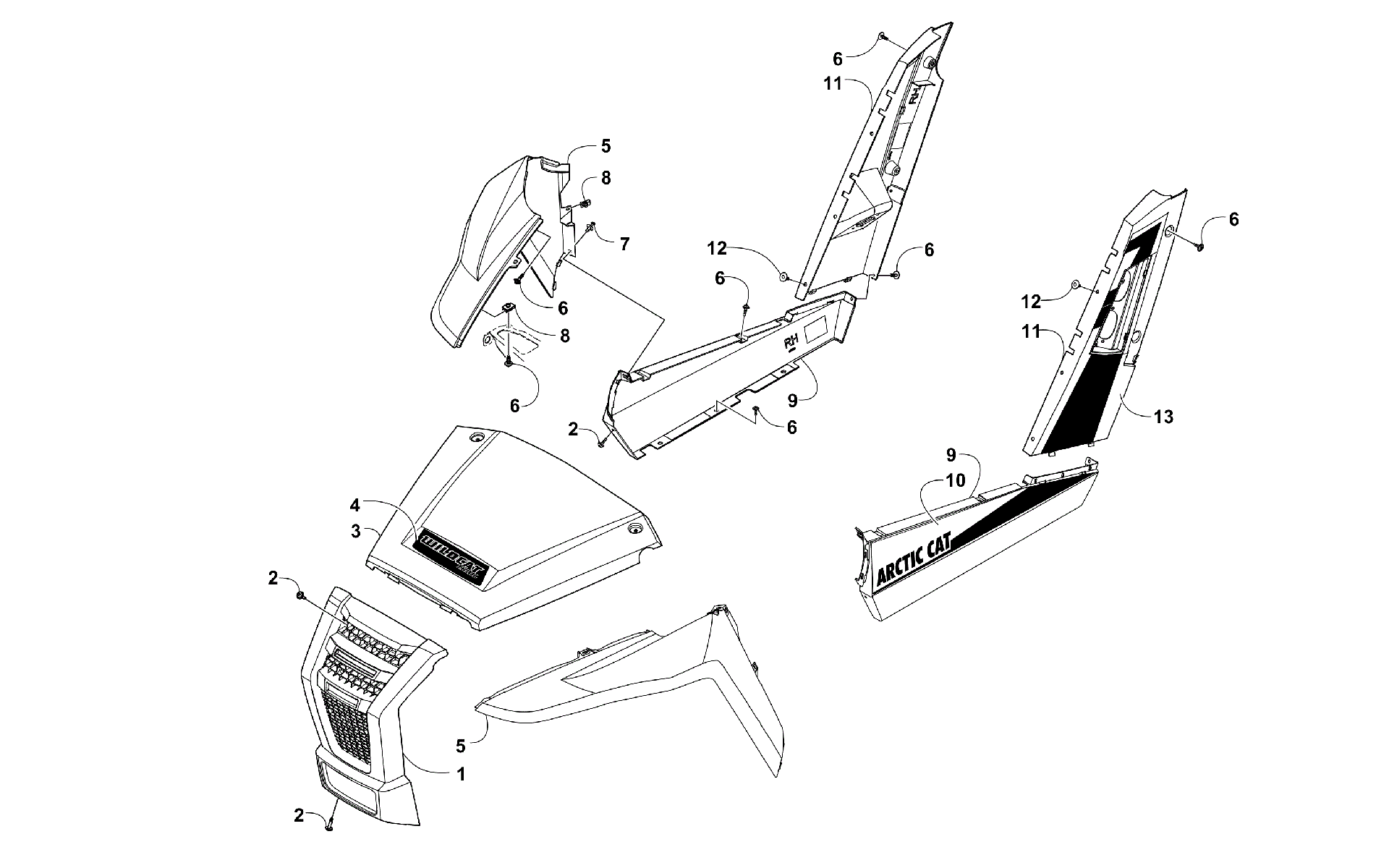

Схема передней части AND SIDE PANEL ASSEMBLIES [301109] для WILDCAT TRAIL RED (U2016W5T4CUSR)
Схема
Детали
![Передняя часть AND SIDE PANEL ASSEMBLIES [301109]](/upload/schemas/63452d5ea82260.19470205.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT art. 4406-263
По запросу
2
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
3
PANEL,HOOD-BLACK art. 4406-269
По запросу
4
DECAL,HOOD-CREST (WC TRAIL RED) art. 4411-101
По запросу
5
FENDER,FRONT-LH RED art. 4406-375
По запросу
5
FENDER,FRONT-RH RED art. 4406-374
По запросу
6
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
7
Клипса Arctic Cat art. 0623-362
от 90 ₽
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Panel, Side - Lower Right - Black art. 4406-280
По запросу
9
Panel, Side - Lower Left - Black art. 4406-281
По запросу
10
DECAL,PANEL-LWR-LH (ARCTIC CAT) art. 5411-073
По запросу
10
DECAL,PANEL-LWR-RH (ARCTIC CAT) art. 5411-072
По запросу
11
PANEL,REAR SIDE-LH RED art. 4406-379
По запросу
11
PANEL,REAR SIDE-RH RED art. 4406-378
По запросу
12
Plug art. 0623-544
По запросу
13
DECAL,PANEL-RR-LH (WC TRL RED) art. 5411-079
По запросу
13
DECAL,PANEL-RR-RH (WC TRL RED) art. 5411-078
По запросу
