модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2016W5T4CUSR)

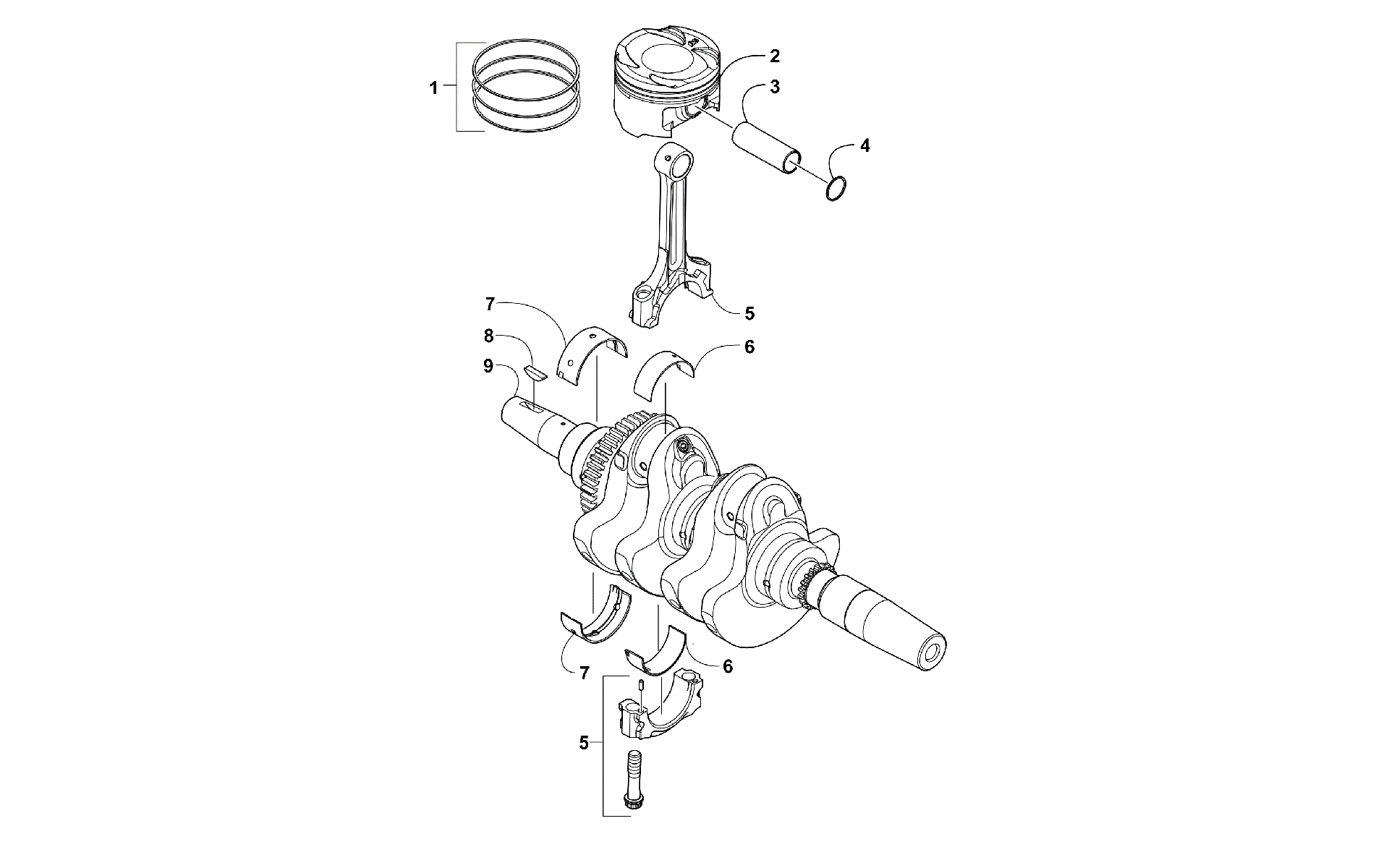

Схема коленчатого вала AND PISTON ASSEMBLY [300034] для WILDCAT TRAIL RED (U2016W5T4CUSR)
Схема
Детали
![Коленчатый вал AND PISTON ASSEMBLY [300034]](/upload/schemas/6345252656dcd3.96569156.gif)
Номер
Наименование детали
Цена
1
RING SET PISTON art. 3306-992
По запросу
2
PISTON art. 3306-993
По запросу
3
PIN PISTON art. 3306-994
По запросу
4
CLIP PISTON PIN art. 3307-009
По запросу
5
CONN ROD ASSY art. 3306-995
По запросу
6
BEARING CONN ROD-RED (1.495-1.498) art. 3306-996
По запросу
6
BEARING CONN ROD-GREEN (1.491~1.494) art. 3307-126
По запросу
6
BEARING CONN ROD-BLACK (1.486~1.490) art. 3307-127
По запросу
7
BRG CRANK SHAFT-RED (A) art. 3307-011
По запросу
7
BRG CRANK SHAFT-GREEN (B) art. 3307-123
По запросу
7
BRG CRANK SHAFT-BLACK (C) art. 3307-124
По запросу
8
KEY WAY ACG art. 0829-039
По запросу
9
CRANK SHAFT COMP art. 3307-008
По запросу
