модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)

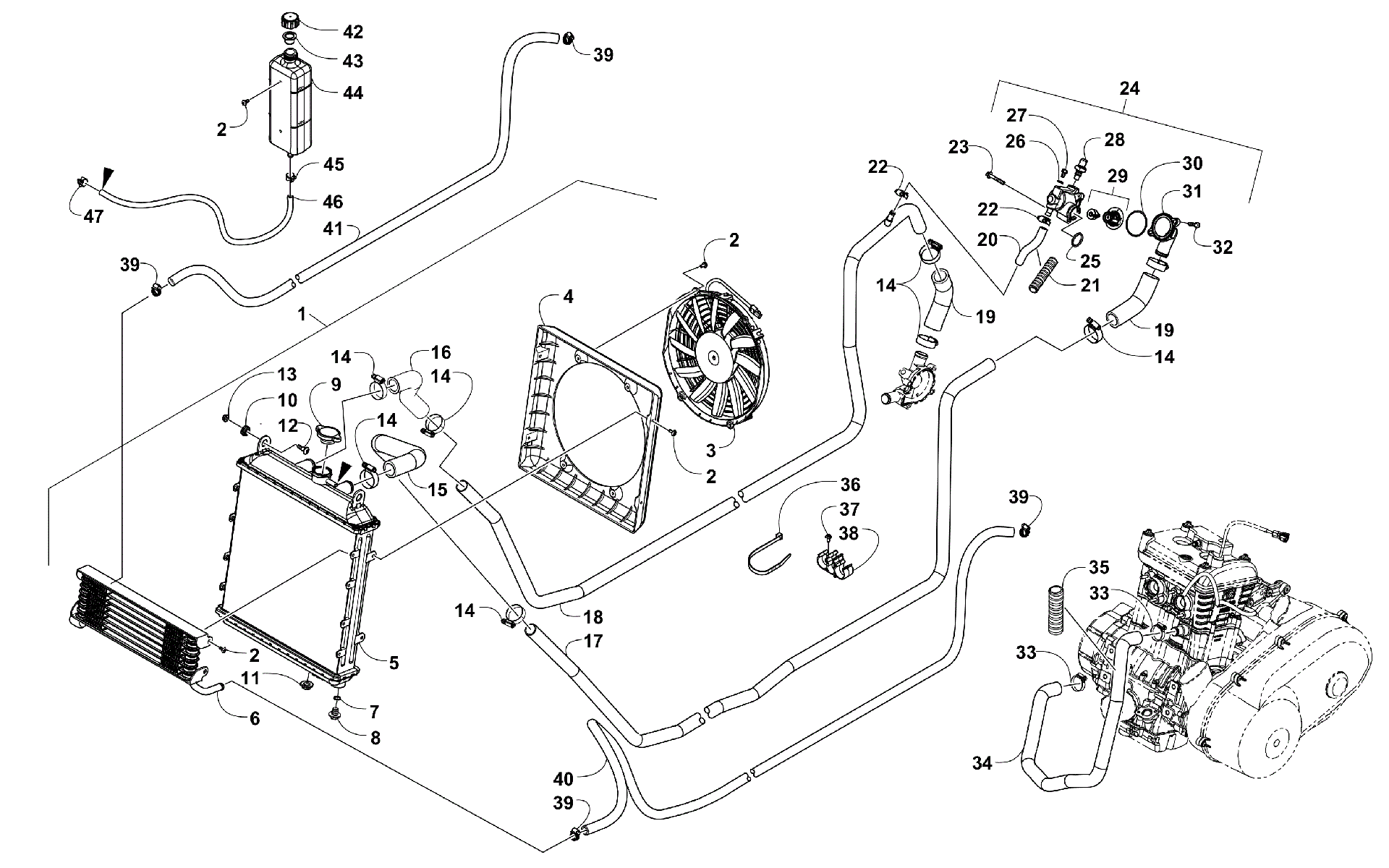

Схема системы охлаждения ASSEMBLY [300919] для WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)
Схема
Детали
![Система охлаждения ASSEMBLY [300919]](/upload/schemas/6345239ce3a5b3.35399109.gif)
Номер
Наименование детали
Цена
1
RADIATOR W/OIL COOLER - ASSY (inc. 2-10) art. 0513-056
По запросу
2
Винт Arctic Cat art. 8475-512
от 160 ₽
3
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
4
SHROUD,FAN art. 0413-327
По запросу
5
ELEMENT,RADIATOR art. 0513-057
По запросу
6
Cooler, Oil art. 0413-322
По запросу
7
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
8
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
9
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
10
GROMMET(LV 11378) art. 0423-030
По запросу
11
Bushing art. 0423-028
По запросу
12
Болт Arctic Cat art. 0423-356
от 168 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
15
HOSE,COOLANT-COOLANT PIPE/RADIATOR art. 0410-264
По запросу
16
HOSE,COOLANT-RADIATOR/COOLANT PIPE art. 0410-265
По запросу
17
PIPE,COOLANT-THERMOSTAT/RADIATOR art. 0413-309
По запросу
18
PIPE,COOLANT-RAD/WATER PUMP-WELDT art. 0513-055
По запросу
19
HOSE,COOLANT art. 0410-263
По запросу
20
HOSE,COOLANT-BYPASS art. 0410-262
По запросу
21
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
22
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
23
Screw, Cap art. 8408-640
По запросу
24
THERMOSTAT-ASSY (inc. 25-32) art. 0808-224
По запросу
25
O-RING 24.4*3.1 art. 3304-104
По запросу
26
WASHER A 6MM art. 3304-049
По запросу
27
BOLT FLANGE SH 6*10 art. 3304-186
По запросу
28
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
29
Термостат Arctic Cat art. 0813-050
от 10 900 ₽
30
Кольцо Arctic Cat art. 0830-205
от 368 ₽
31
COVER THERMOSTAT art. 0808-202
По запросу
32
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
33
Clamp, Hose art. 2623-088
По запросу
34
Hose, Coolant art. 0410-271
По запросу
35
Loom, Coolant Hose art. 0610-734
По запросу
36
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
37
Rivet art. 8061-686
По запросу
38
CLIP,COOLANT LINE art. 0413-346
По запросу
39
Clamp, Hose art. 2623-062
По запросу
40
HOSE,OIL-2 (RB: 0410-320)(replaces 0410-273) art. 0410-320
По запросу
41
HOSE,OIL-1/2" X 2112MM art. 0410-319
По запросу
42
Cap, Coolant art. 0413-328
По запросу
43
SLEEVE,TANK-COOLANT art. 0413-329
По запросу
44
TANK,COOLANT-RESERVIOR art. 0413-320
По запросу
45
Clamp, Hose art. 1623-351
По запросу
46
HOSE,OVERFLOW art. 0410-274
По запросу
47
Clamp, Hose art. 0124-045
По запросу
