модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)

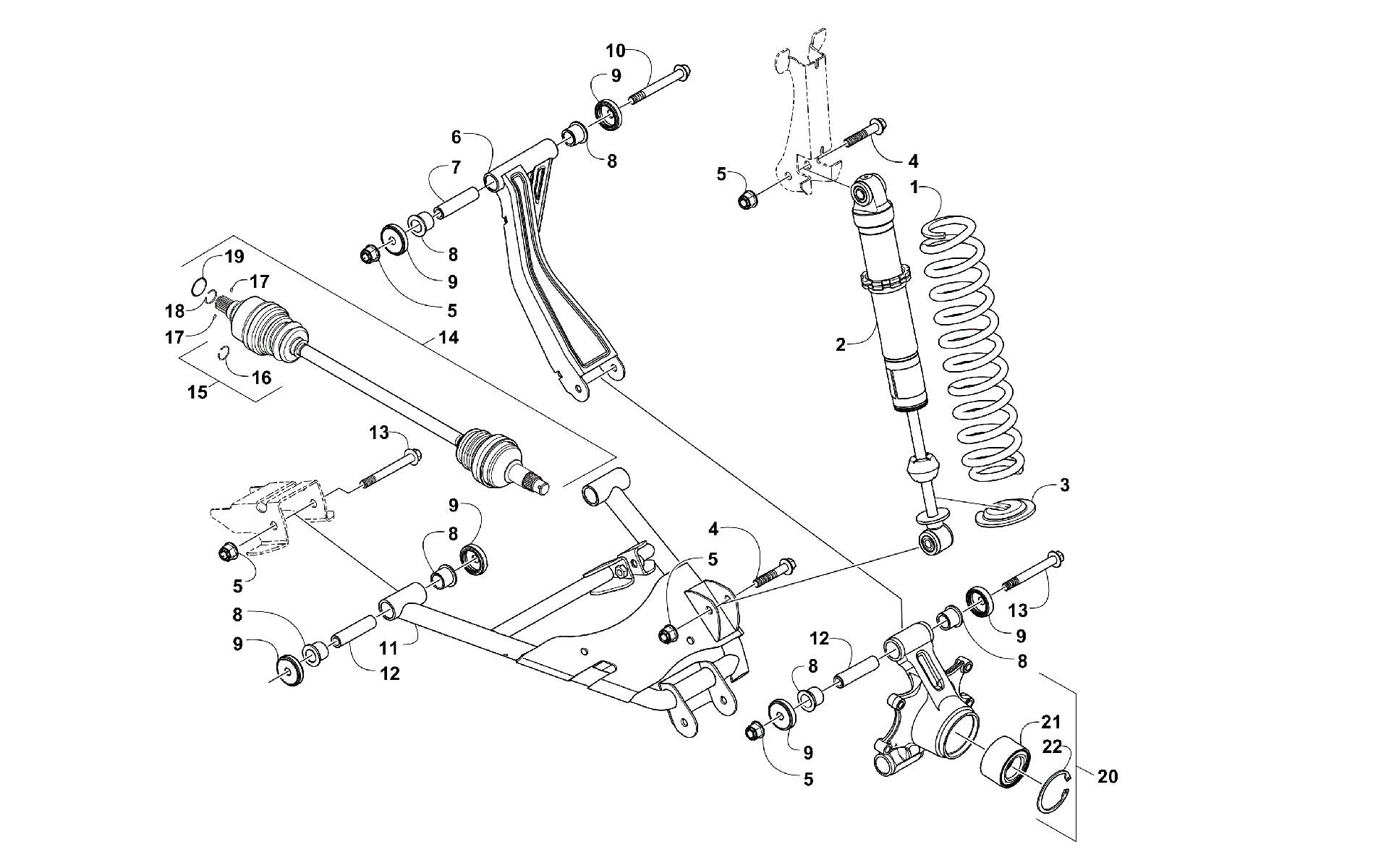

Схема задней подвески ASSEMBLY [301154] для WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)
Схема
Детали
![Задняя подвеска ASSEMBLY [301154]](/upload/schemas/63453bdd31bfa5.27920477.gif)
Номер
Наименование детали
Цена
1
Spring, Suspension - White art. 0504-794
По запросу
2
SHOCK, REAR ARM-18.89" (inc. 3) art. 0404-306
По запросу
3
RETAINER,SPRING-2.55 OD X .34 TLG art. 0403-490
По запросу
4
Screw, Cap art. 8409-055
По запросу
5
Nut, Hex art. 1423-334
По запросу
6
ARM,RR-UPR-LH-ASSY-VIB RED MET (inc. 7-9) art. 0504-897
По запросу
6
ARM,RR-UPR-RH-ASSY-VIB RED MET (inc. 7-9) art. 0504-896
По запросу
7
SLEEVE,FR-UPR-SUSPENSION art. 0403-305
от 2 100 ₽
Аналог
2 100 ₽
Требуется 2 шт.
8
Втулка рычага Arctic Cat art. 0403-264
от 1 596 ₽
Аналог
3 371 ₽
Требуется 20 шт.
Аналог
2 762 ₽
Требуется 20 шт.
Аналог
Комплект втулок передних рычагов EPI Arctic Cat Wildcat
art. WE340073
2 352 ₽
Требуется 20 шт.
Аналог
3 528 ₽
Требуется 20 шт.
Аналог
2 100 ₽
Требуется 20 шт.
9
SEAL,SUSPENSION art. 1423-204
от 2 100 ₽
Аналог
3 528 ₽
Требуется 20 шт.
Аналог
2 100 ₽
Требуется 20 шт.
10
SCREW,CAP-HFH M10-1.25X155 art. 1423-266
По запросу
11
A-Arm, Rear - Lower Right - Red (inc. 8-9 and 12) art. 1504-034
По запросу
11
A-Arm, Rear - Lower Left - Red (inc. 8-9 and 12) art. 1504-035
По запросу
12
Втулка рычага Arctic Cat art. 0403-250
от 830 ₽
Аналог
3 528 ₽
Требуется 8 шт.
13
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
14
KIT,HALFSHAFT (inc. 15-19) art. 2502-349
По запросу
15
Пыльник шруса art. 2436-112
от 7 340 ₽
16
Circlip art. 1441-988
По запросу
17
Pin, Transfer art. 1402-884
По запросу
18
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
19
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
20
KNUCKLE,REAR-ASSEMBLY (inc. 8-9, 12 and 21-22) art. 0504-681
По запросу
21
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
22
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
