модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)

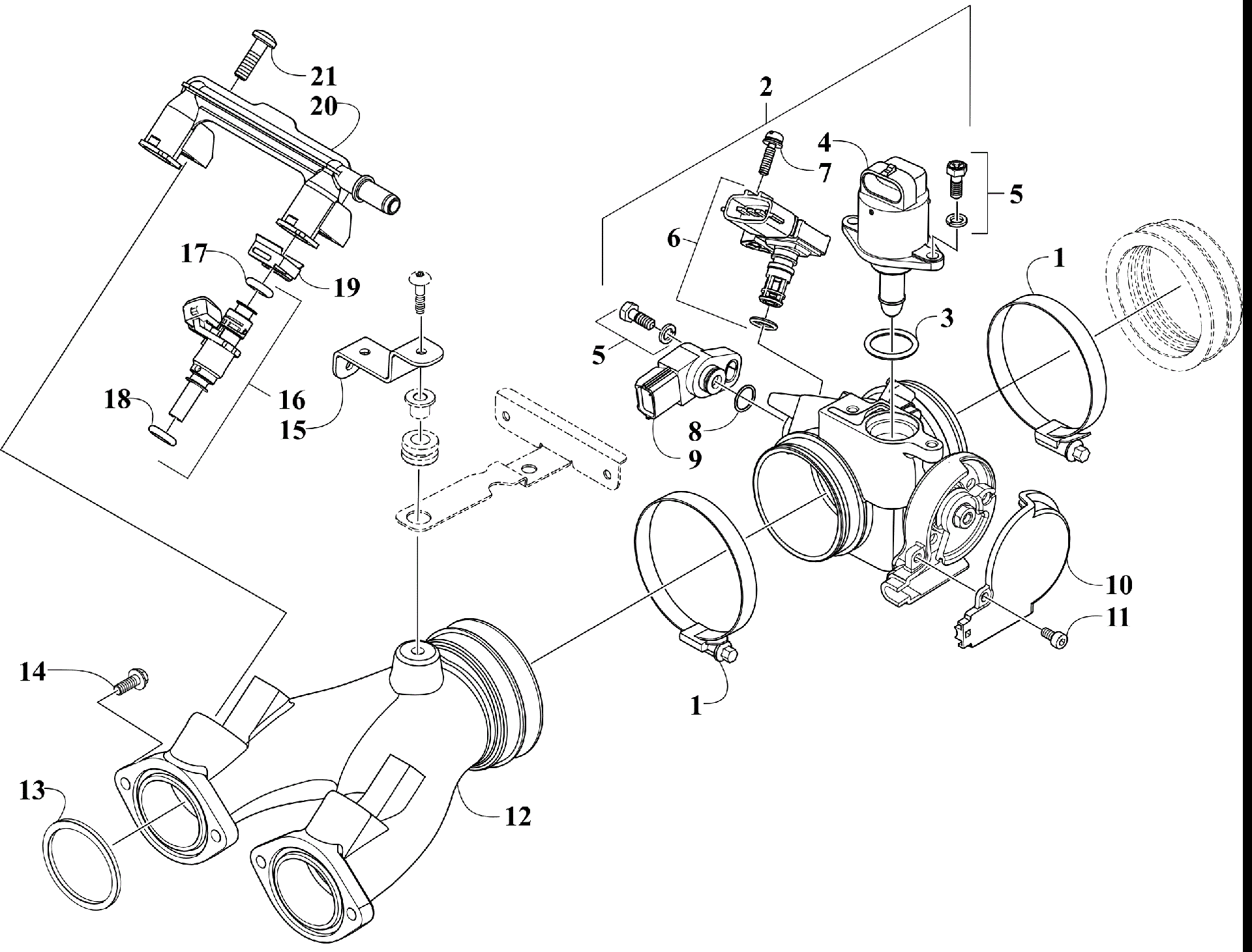

Схема дроссельного узла ASSEMBLY [300030] для WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)
Схема
Детали
![Дроссельный узел ASSEMBLY [300030]](/upload/schemas/6345462198d290.58950133.gif)
Номер
Наименование детали
Цена
1
Clamp, Hose art. 0423-018
По запросу
2
Дроссельная заслонка art. 0570-426
от 53 823 ₽
3
SEAL,IDLE SPEED ACTUATOR art. 0832-088
По запросу
4
Датчик Arctic Cat art. 0824-054
от 17 483 ₽
5
SCREW,MACH HH M5 X 0.8 X 12 W/ WASHER art. 1423-081
По запросу
6
Sensor, T-MAP art. 0824-052
от 4 464 ₽
7
SCREW,MACH PNPNH M4 X 0.7 X 12 W/ WASHER art. 1423-080
По запросу
8
O-RING art. 3306-150
По запросу
9
SENSOR,THROTTLE POSITION (TPS) art. 0824-067
от 1 490 ₽
Аналог
1 490 ₽
Требуется 1 шт.
10
COVER,THROTTLE CABLE art. 0470-961
По запросу
11
SCREW,CAP-HSH M4 X 0.7 X 8 art. 1423-095
По запросу
12
MANIFOLD,INTAKE-WC50 art. 0570-375
По запросу
13
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
14
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
15
BRACKET,INJECTOR (014 WC TRAIL) art. 1470-058
По запросу
16
Форсунка топливная Arctic Cat art. 0470-884
По запросу
17
O-RING A INJECTOR /BLACK art. 3307-074
По запросу
18
O-RING B INJECTOR /GREEN art. 3307-075
По запросу
19
CLIP SPRING FUEL INJECTOR art. 3306-253
По запросу
20
Rail, Fuel art. 1470-009
По запросу
21
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
