модель 2016 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)

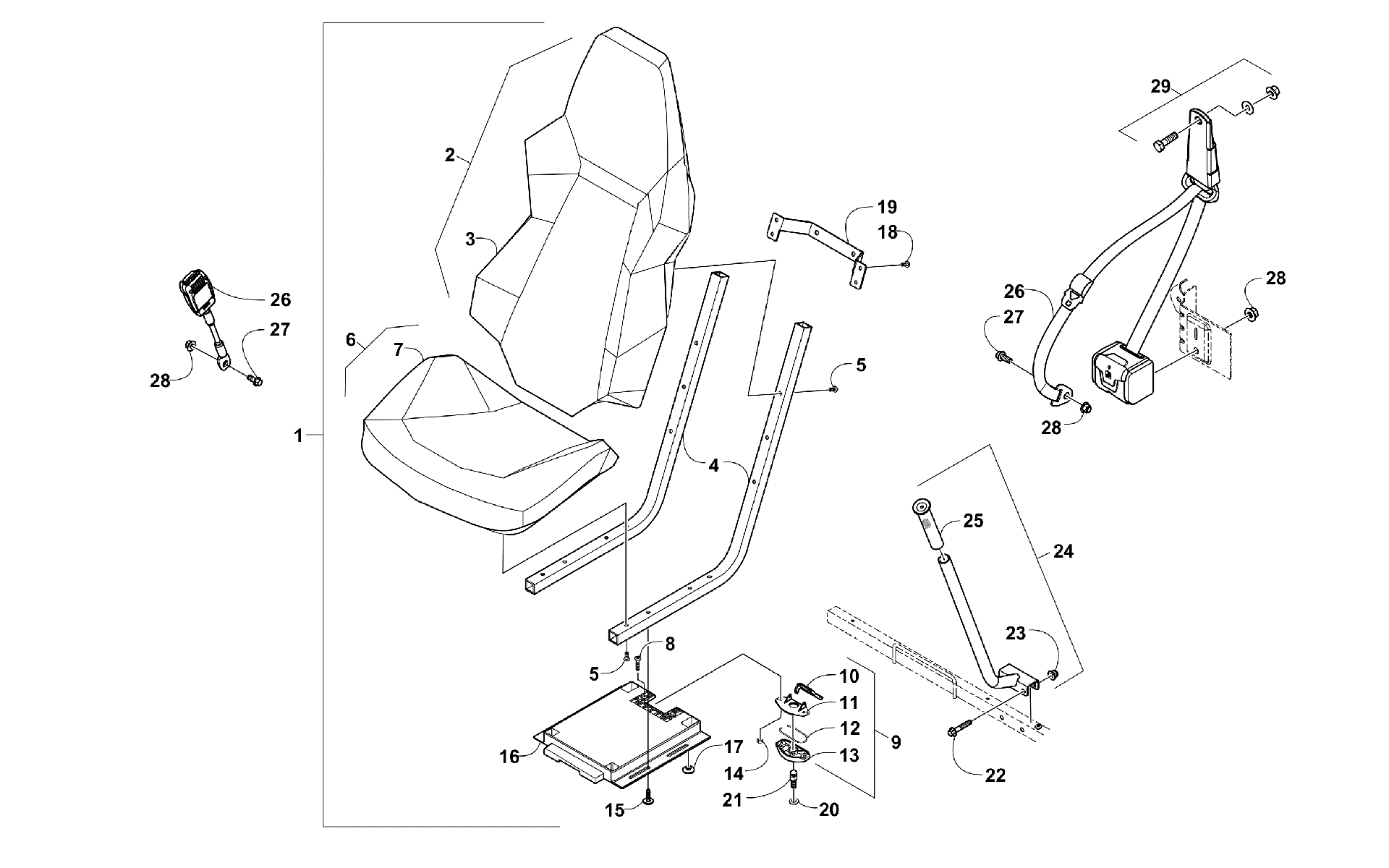

Схема сиденья ASSEMBLY [301061] для WILDCAT TRAIL XT EPS RED (U2016WCT2PUSE)
Схема
Детали
![Сиденье ASSEMBLY [301061]](/upload/schemas/63453e32635f12.44233073.gif)
Номер
Наименование детали
Цена
1
SEAT-ASSY (inc. 2-19) art. 5506-215
По запросу
2
SEAT BACK (inc. 3) art. 5506-137
По запросу
3
COVER,SEAT BACK-BLACK art. 8506-271
По запросу
4
TUBE,SEAT FRAME art. 4406-565
По запросу
5
Screw, Machine art. 8468-617
По запросу
6
SEAT BASE (inc. 7) art. 5506-136
По запросу
7
COVER,SEAT BASE-BLACK art. 8506-270
По запросу
8
Screw, Machine art. 8468-625
По запросу
9
Latch, Seat - Assembly (inc. 10-13) art. 2706-164
По запросу
10
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
11
COVER,LATCH-SEAT art. 1673-635
По запросу
12
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
13
BACK,LATCH-SEAT art. 1673-634
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
16
MOUNT,SEAT LATCH art. 4406-287
По запросу
17
MOUNT,SEAT LATCH art. 4406-566
По запросу
18
Винт Arctic Cat art. 0423-538
от 110 ₽
19
SEAT BRACE-PTD BLACK art. 5506-670
По запросу
20
Washer art. 8050-282
По запросу
21
Stud, Latch - Seat art. 1423-254
По запросу
22
Screw, Cap art. 8408-845
от 1 415 ₽
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
HANDLE-ASSY (inc. 25) art. 5506-246
По запросу
25
Рукоятка art. 4606-945
По запросу
26
BELT,SEAT-3PT(replaces 5506-243) art. 7506-698
По запросу
27
Screw, Cap art. 1423-182
По запросу
28
Nut, Lock art. 1423-184
По запросу
29
Shoulder Bolt Assembly art. 1423-306
По запросу
