модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2017W5T4CUSR)

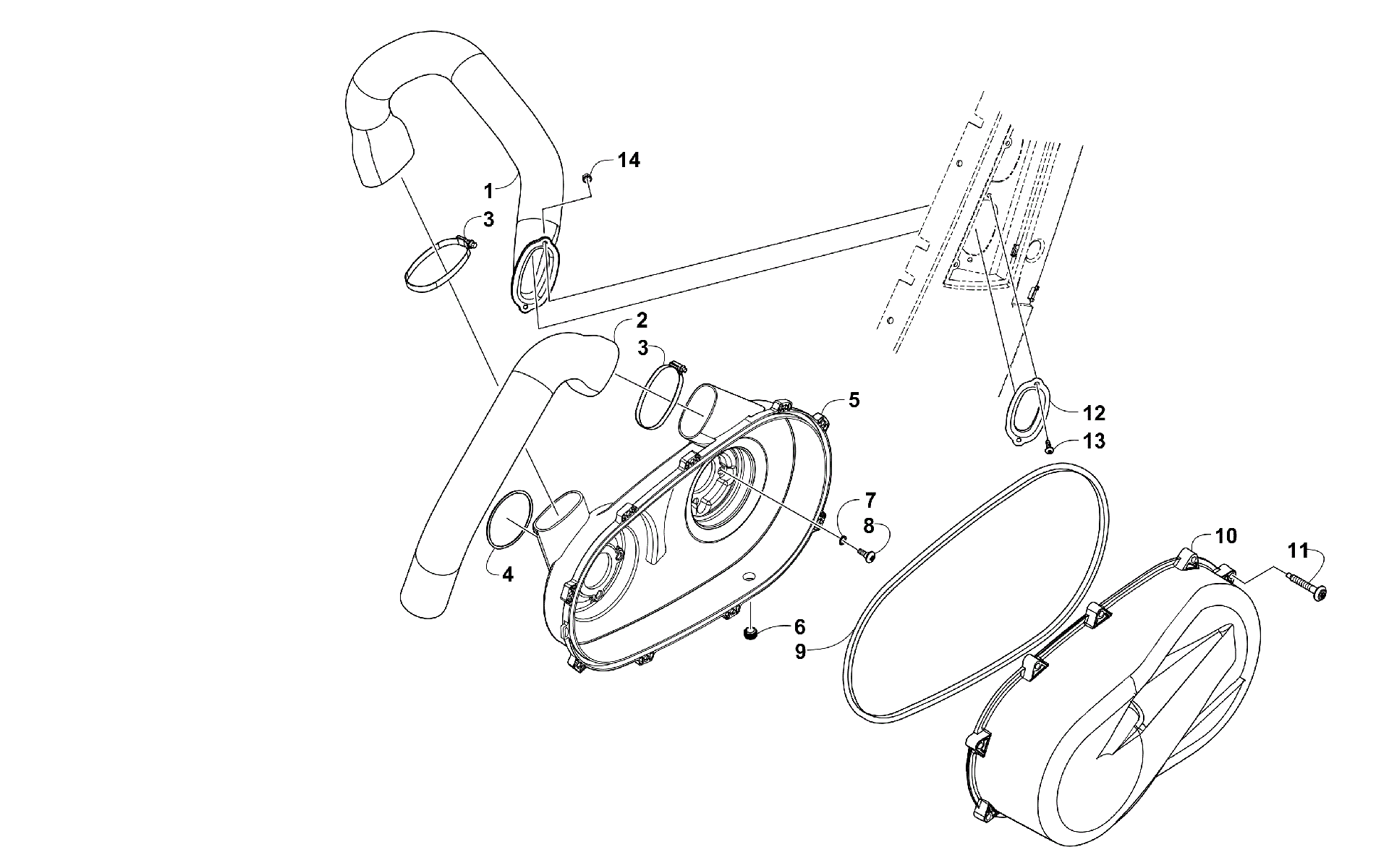

Схема картер / BELT охлаждение и сцепление крышка узел [300020] для WILDCAT TRAIL RED (U2017W5T4CUSR)
Схема
Детали
![картер / BELT охлаждение и сцепление крышка узел [300020]](/upload/schemas/6345299c7b13a6.89755714.gif)
Номер
Наименование детали
Цена
1
DUCT, CLUTCH-INLET art. 0413-347
По запросу
2
DUCT,CLUTCH-OUTLET art. 0413-313
По запросу
3
Clamp, Hose art. 0423-018
По запросу
4
O-RING - #2-144 art. 0830-223
По запросу
5
COVER,CVT-ASSEMBLY art. 0806-173
По запросу
6
PLUG,DRAIN art. 0806-160
По запросу
7
O-RING - #2-011 art. 0830-227
По запросу
8
Screw, Shoulder art. 1423-220
По запросу
9
SEAL,CVT COVER art. 0806-161
По запросу
10
COVER,CVT-OUTER (WC50) art. 0806-141
По запросу
11
SCREW, M6X1.0 DOG-POINT art. 1423-221
По запросу
12
PLATE,CLUTCH INTAKE art. 4406-606
По запросу
13
Screw, Machine art. 8468-620
По запросу
14
Nut art. 0623-038
от 110 ₽
