модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2017W5T4CUSR)

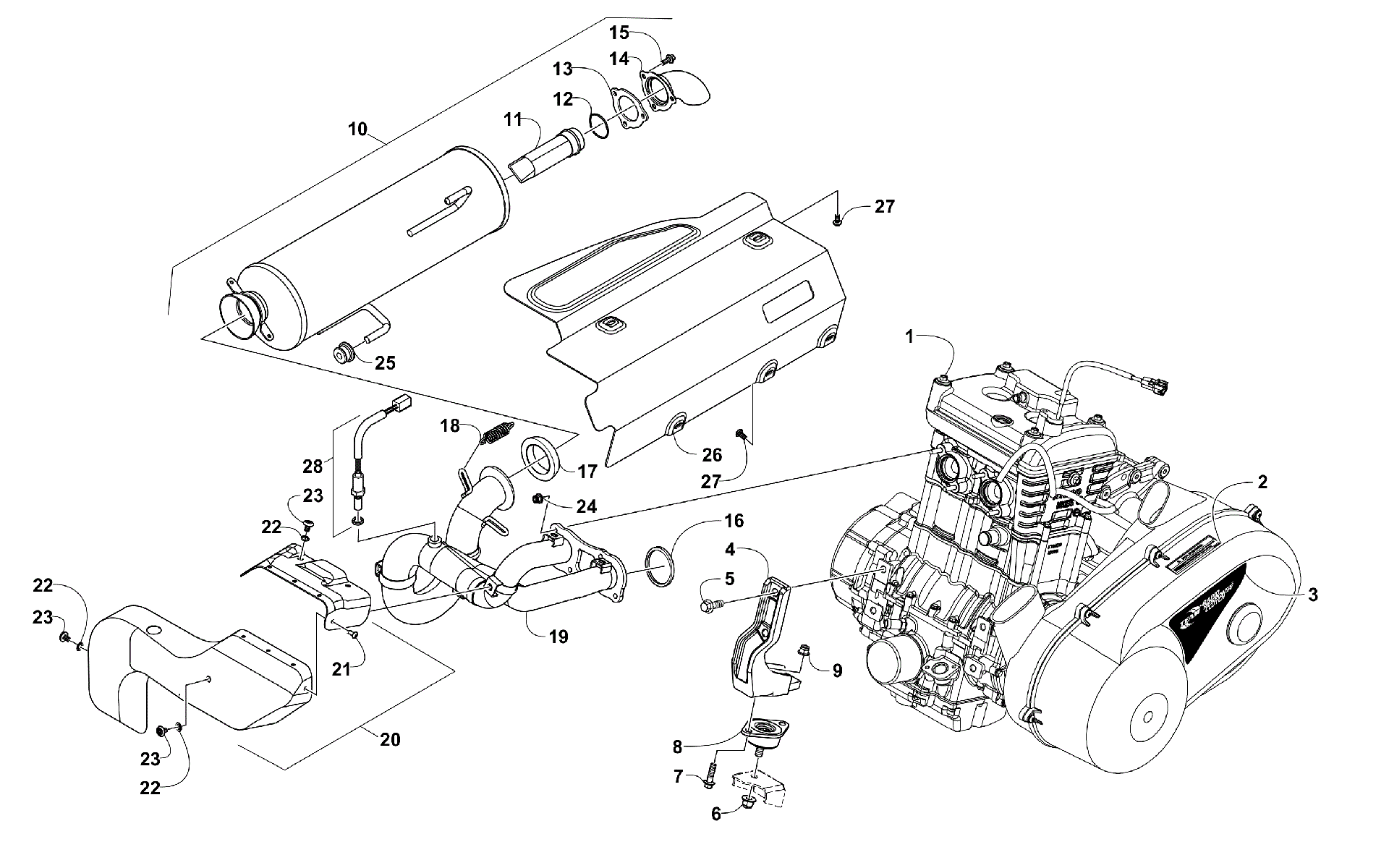

Схема двигателя AND EXHAUST [301667] для WILDCAT TRAIL RED (U2017W5T4CUSR)
Схема
Детали
![Двигатель AND EXHAUST [301667]](/upload/schemas/634532fb48c914.27415112.gif)
Номер
Наименование детали
Цена
1
ENGINE,700 ZK art. 3306-810
По запросу
2
Decal, Warning art. 0411-426
По запросу
3
DECAL,RAPID RESPONSE-BLK art. 2411-287
По запросу
4
ENGINE MNT,FRT-MACH-RH art. 0508-026
По запросу
4
ENGINE MNT,FRT-MACH-LH art. 0508-027
По запросу
5
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
7
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
8
MOUNT,ENGINE-WITH STUD art. 0408-064
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
10
MUFFLER-ASSEMBLY-PTD HI TEMP BLK (inc. 11-15) art. 0512-679
По запросу
11
SPARK ARRESTER art. 0512-647
По запросу
12
WASHER,WAVE art. 1423-246
По запросу
13
GASKET,SPARK ARRESTER art. 0412-675
По запросу
14
Tail Pipe - Assembly art. 0512-760
По запросу
15
Screw, Cap art. 8408-616
По запросу
16
SEAL, EXHAUST - CRUSH art. 0412-647
По запросу
17
Прокладка глушителя Arctic Cat art. 1612-323
от 1 199 ₽
Аналог
Уплотнительное кольцо глушителя Arctic Cat ( 1612-323 )
art. SM-02016
1 199 ₽
Требуется 1 шт.
18
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
19
MANIFOLD ASSEMBLY-PAINTED art. 0512-881
По запросу
20
HEAT SHIELD ASSEMBLY ( R/B 1412-134) (inc. 21)(replaces 0512-794) art. 1412-134
По запросу
21
Rivet art. 1623-130
По запросу
22
Washer art. 8050-222
По запросу
23
Screw, Machine art. 8477-610
По запросу
24
Гайка Arctic Cat art. 8424-602
от 110 ₽
25
GROMMET,EXHAUST HANGER art. 1412-021
По запросу
26
Shield, Heat - Muffler art. 0412-774
По запросу
27
Screw, Cap art. 1623-490
По запросу
28
Sensor, Oxygen art. 0430-135
от 5 395 ₽
