модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2017W5T4CUSR)

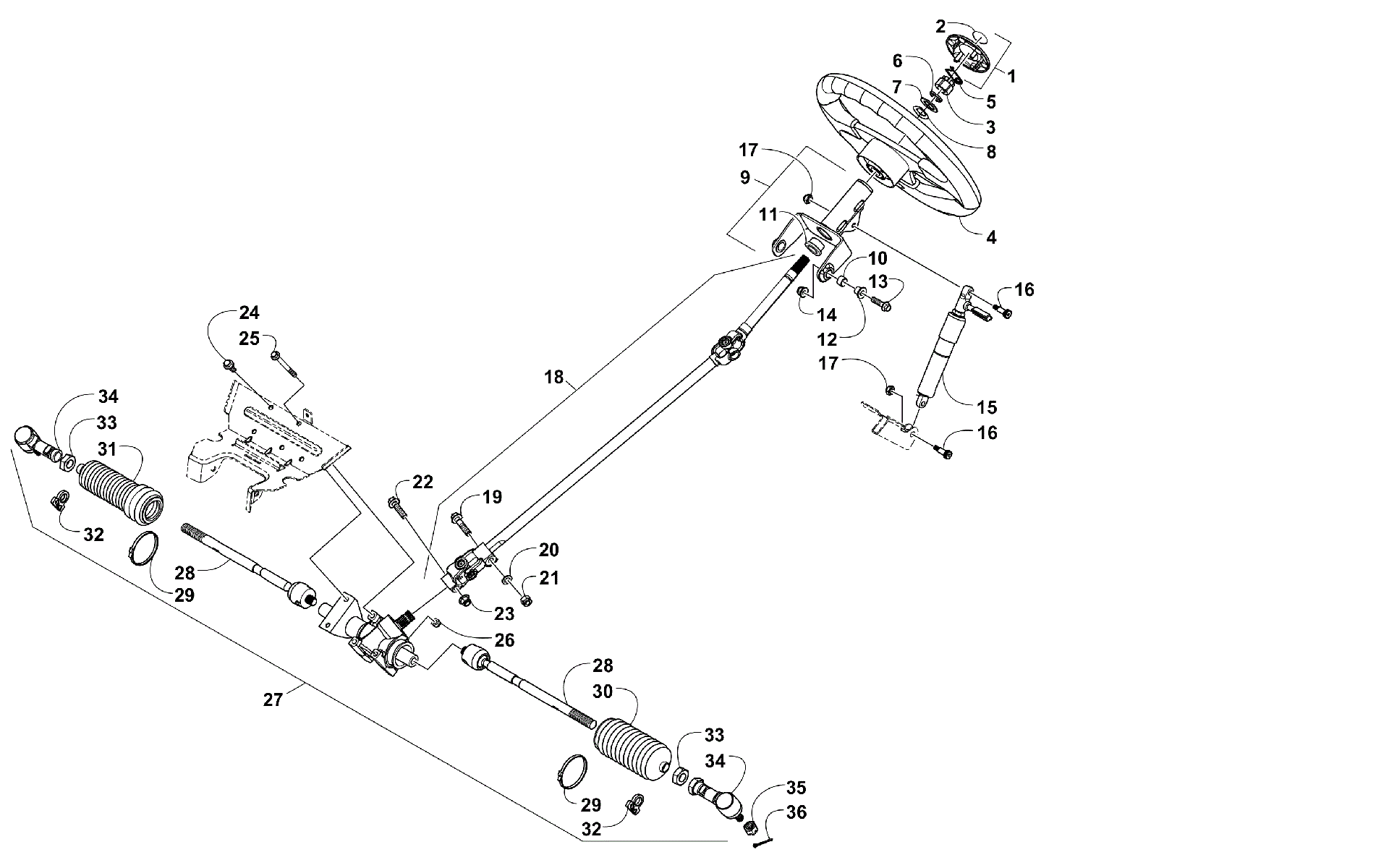

Схема рулевого управления ASSEMBLY [300359] для WILDCAT TRAIL RED (U2017W5T4CUSR)
Схема
Детали
![Рулевое управление ASSEMBLY [300359]](/upload/schemas/634546aa8f8044.44638657.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel (inc. 2) art. 0505-690
По запросу
2
DECAL,STEERING WHEEL art. 1411-798
По запросу
3
Nut art. 0423-884
По запросу
4
Wheel, Steering art. 0405-398
По запросу
5
Clip, Retaining art. 1423-045
По запросу
6
Ring, Retaining art. 1423-110
По запросу
7
Washer art. 0828-071
По запросу
8
WASHER(28X19X1) art. 0423-558
По запросу
9
TILT STEERING-SUB ASSY (inc. 10-11) art. 0505-891
По запросу
10
Bushing art. 0405-405
По запросу
11
Bushing art. 0405-473
По запросу
12
Втулка крепежная Arctic Cat art. 0423-669
По запросу
13
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
15
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
16
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
17
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
18
Shaft, Steering art. 0405-489
По запросу
19
Screw, Cap art. 8409-045
По запросу
20
Washer art. 8450-157
По запросу
21
Nut, Lock art. 8422-002
от 882 ₽
22
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
23
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
24
Болт Arctic Cat art. 8408-820
от 110 ₽
25
Screw, Cap art. 8408-886
По запросу
26
Nut, Lock art. 8422-802
По запросу
27
RACK AND PINION ASSY (inc. 28-34) art. 0505-819
По запросу
28
TIE ROD END,INNER art. 0405-485
По запросу
29
Clamp art. 0405-505
По запросу
30
Bellow, Driver Side art. 0405-487
По запросу
31
Bellow, Passenger Side art. 0405-488
По запросу
32
Clamp art. 0405-504
По запросу
33
Nut, Outer Jam art. 1423-226
По запросу
34
Tie Rod End - Outer art. 0405-486
По запросу
35
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
36
Pin, Cotter art. 0623-175
По запросу
