модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2017W5T4CUSR)

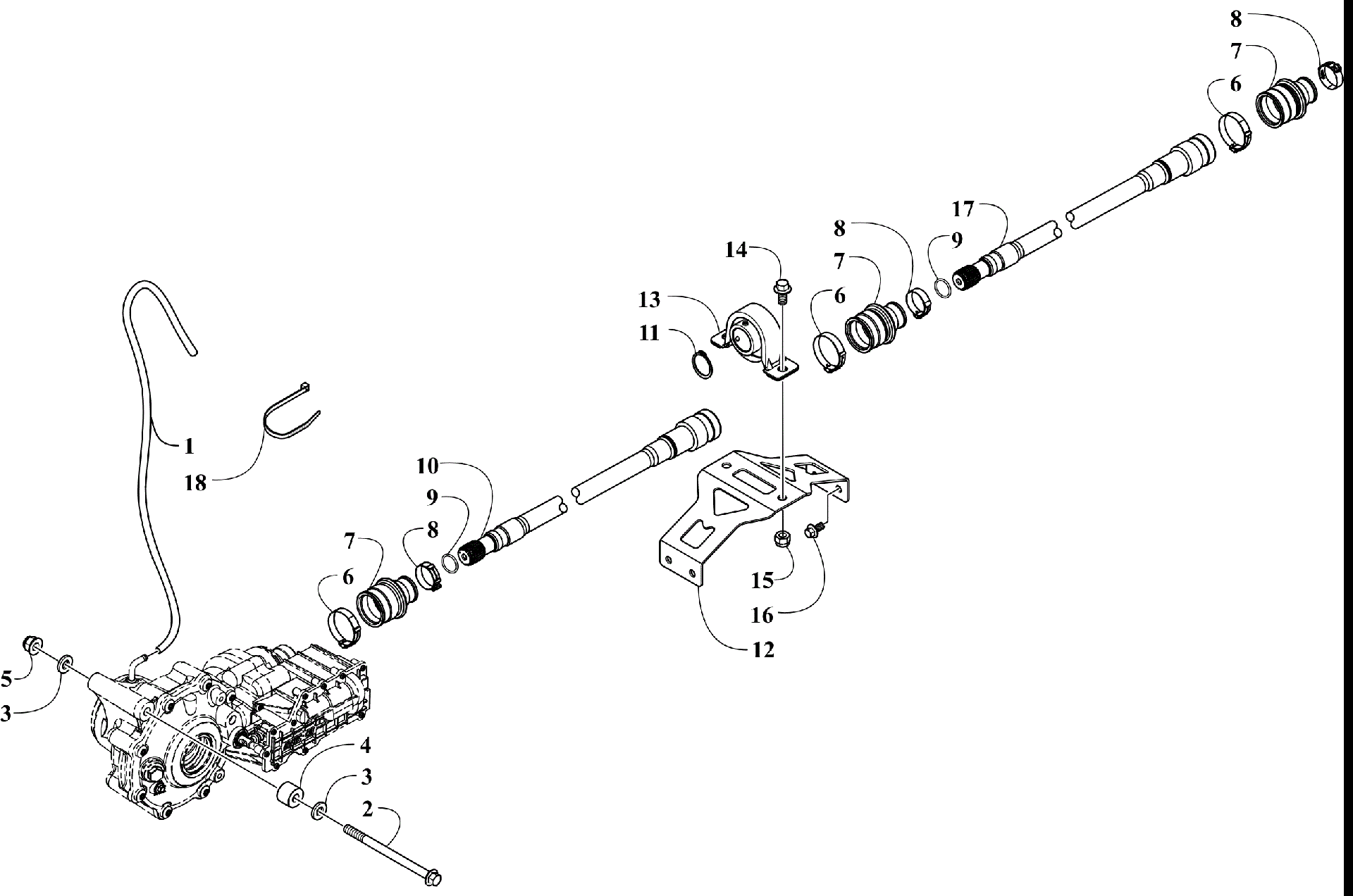

Схема передней части DRIVE SYSTEM ASSEMBLY [301893] для WILDCAT TRAIL RED (U2017W5T4CUSR)
Схема
Детали
![Передняя часть DRIVE SYSTEM ASSEMBLY [301893]](/upload/schemas/634536bac69664.51577888.gif)
Номер
Наименование детали
Цена
1
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
2
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
SPACER,STL-10.5ID X 25.4OD X 19.5LG art. 1423-179
По запросу
5
Nut, Hex art. 1423-334
По запросу
6
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
7
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
8
Хомут Arctic Cat art. 0423-411
По запросу
9
O-Ring art. 1423-090
По запросу
10
Driveshaft, Front art. 2402-099
По запросу
11
Ring, Retaining art. 1423-175
По запросу
12
BRACKET,FRONT DRIVE-PTD BLACK art. 5506-079
По запросу
13
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
14
Screw, Cap art. 8408-020
По запросу
15
Nut, Lock art. 8422-002
от 882 ₽
16
Болт Arctic Cat art. 8408-816
от 110 ₽
17
Driveshaft, Center art. 2402-100
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
