модель 2009 года
- Модель Ranger 500
- Код модели RANGER 2X4 500 CARB (R09RB50AF)

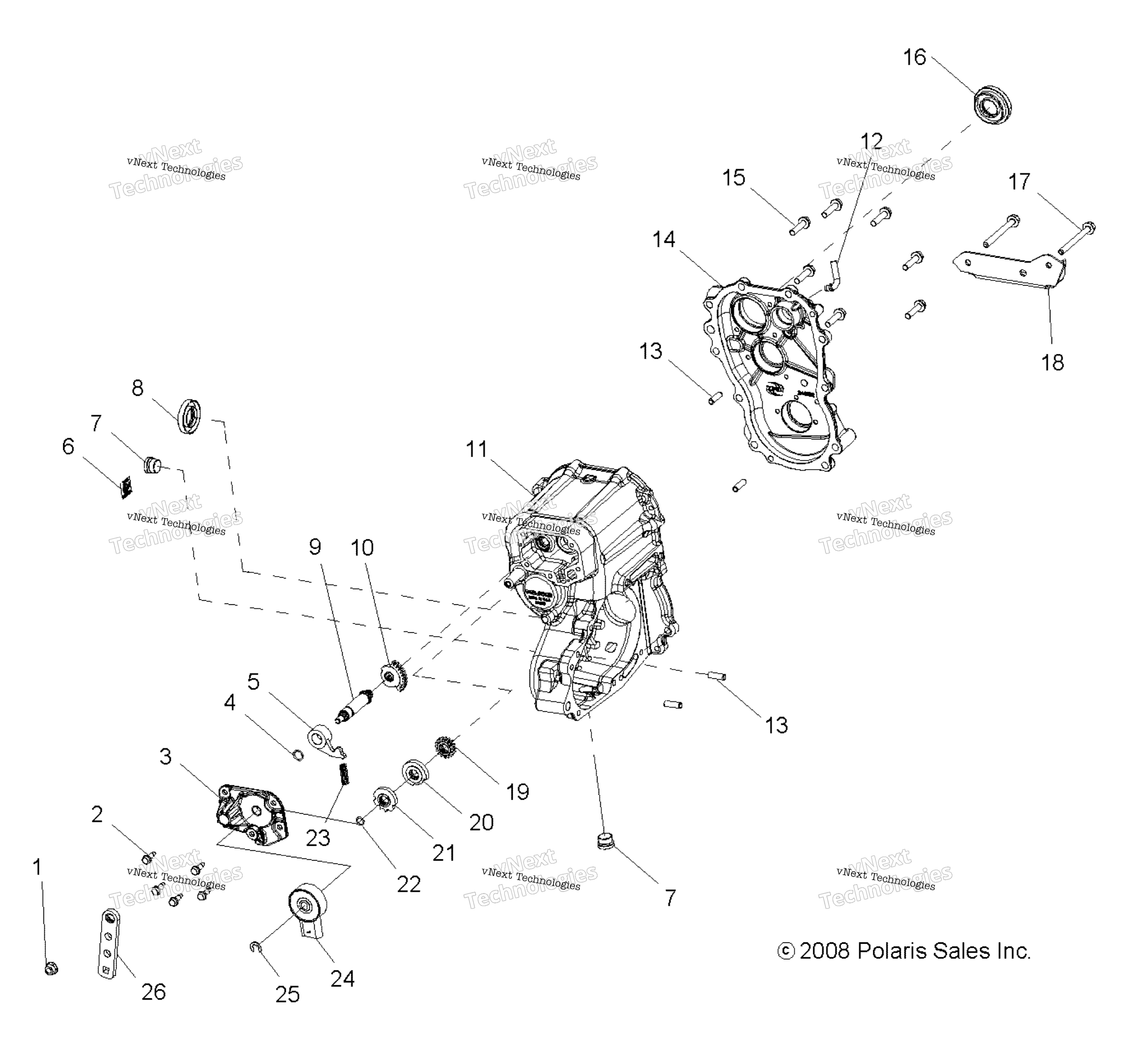

Схема трансмиссии, главного редуктора для RANGER 2X4 500 CARB (R09RB50AF)
Схема
Детали
Номер
Наименование детали
Цена
0
MAIN GEARCASE ASSEMBLY, 2X4 art. 1332693
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARCASE COVER art. 3234188
По запросу
4
O-RING art. 3233828
По запросу
5
Собачка КПП Polaris art. 3233829
По запросу
6
Пробка КПП заливная Polaris art. 3233794
По запросу
7
Пробка КПП заливная Polaris art. 3233794
По запросу
8
Сальник Polaris art. 3234892
от 5 000 ₽
9
Вал переключения КПП Polaris art. 3233831
По запросу
10
Шестерня переключения передач Polaris art. 3233832
По запросу
11
MAIN GEARCASE art. 3234676
По запросу
12
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
13
PIN, DOWEL art. 3233247
По запросу
14
GEARCASE, LEFT, MACHINED, INPUT art. 3234683
По запросу
15
Болт крышки КПП Polaris art. 3234114
По запросу
16
Сальник Polaris art. 3234851
от 5 250 ₽
Аналог
18 820 ₽
Требуется 1 шт.
17
SCREW art. 3234042
По запросу
18
BRKT-TRANSMISSION MNT art. 5252611
По запросу
19
Шестерня переключения КПП Polaris art. 3233839
По запросу
20
LOCKOUT DISC art. 3233838
По запросу
21
STAR DETENT art. 3233837
По запросу
22
O-RING art. 3233836
По запросу
23
Пружина КПП Polaris art. 3233830
По запросу
24
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
25
RETAINING RING art. 3233834
По запросу
26
BELLCRANK-HLNRP art. 3233825
По запросу
