модель 2009 года
- Модель Ranger 500
- Код модели RANGER 2X4 500 CARB (R09RB50AF)

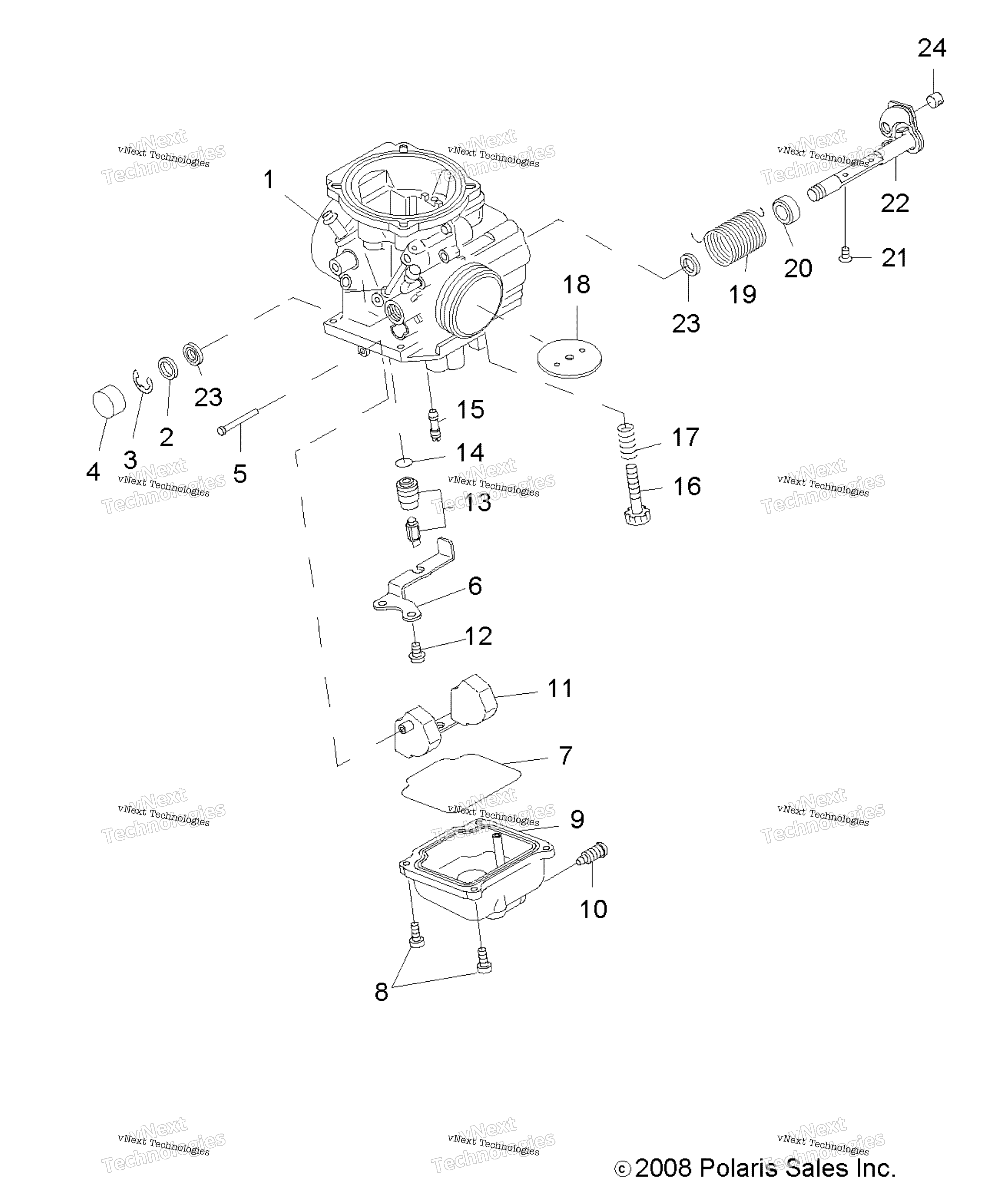

Схема engine, Carburetor, нижний для RANGER 2X4 500 CARB (R09RB50AF)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSEMBLY [Incl. All less 24] art. 3131441
По запросу
2
PACKING art. -------
По запросу
3
E-RING art. 3130518
По запросу
4
CAP art. 3130519
По запросу
5
FLOAT PIN art. 3130361
По запросу
6
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
7
O-RING art. 3130532
По запросу
8
SCREW art. 3130520
По запросу
9
FLOAT BODY, ASSEMBLY art. 3131212
По запросу
10
SCREW art. 3130521
По запросу
11
FLOAT ASSEMBLY art. 3130529
По запросу
12
SCREW art. 3130591
По запросу
13
NEEDLE VALVE art. 3131361
По запросу
14
O-RING art. 3130533
По запросу
15
JET,PILOT,#42.5 art. 3130526
По запросу
16
ADJUSTER SCREW art. 3131423
По запросу
17
SPRING art. 3130836
По запросу
18
VALVE,THROTTLE,100 art. 3130502
По запросу
19
SPRING art. 3130589
По запросу
20
RING art. 3130514
По запросу
21
SCREW art. 3130501
По запросу
22
SHAFT ASM,THROTTLE art. 3130513
По запросу
23
SEAL art. 3130515
По запросу
24
GUIDE CABLE art. 3130543
По запросу
Другие схемы модели
Engine, Carburetor, нижний
