модель 2009 года
- Модель Ranger 500
- Код модели RANGER 2X4 500 CARB (R09RB50AF)

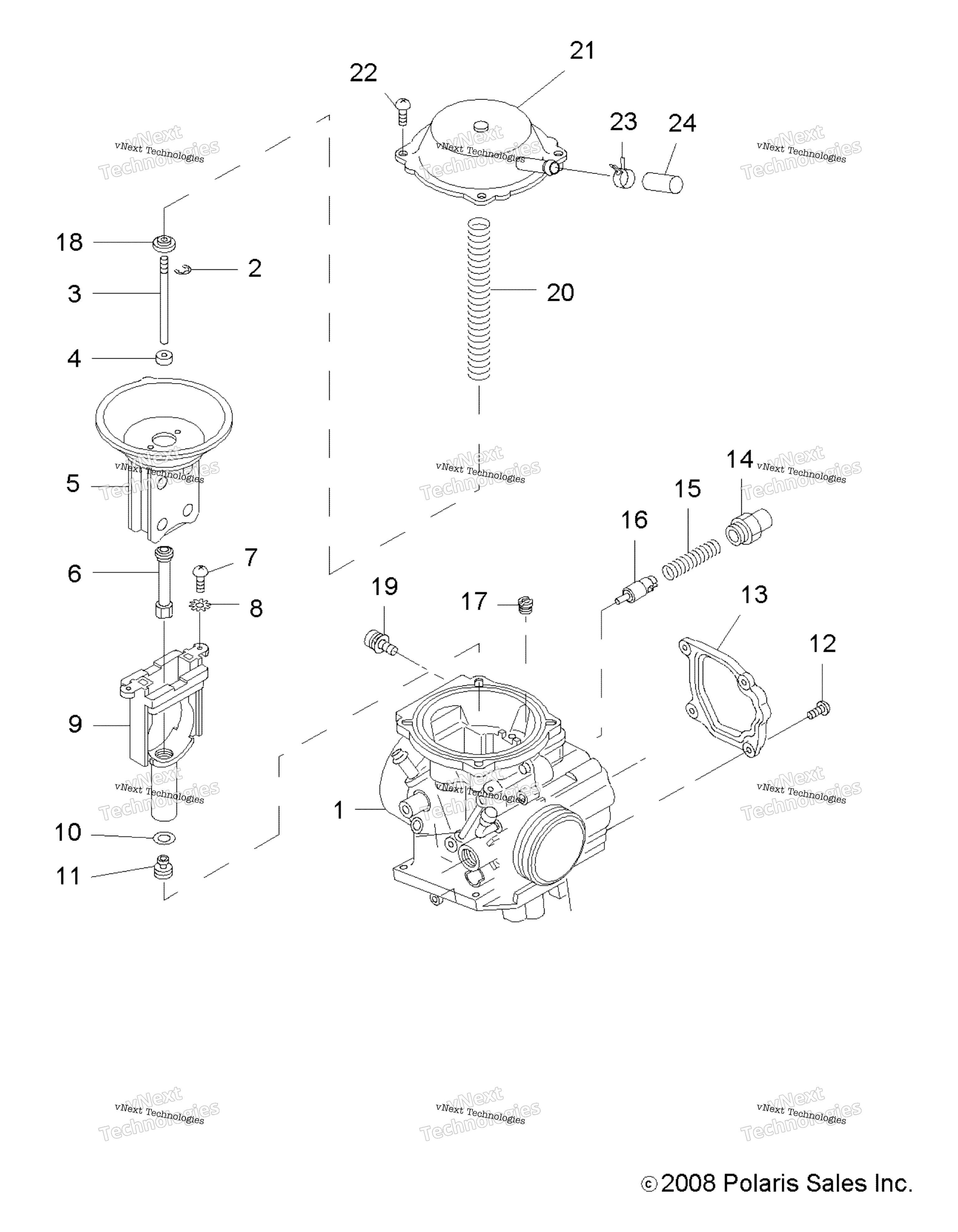

Схема engine, Carburetor, верхний для RANGER 2X4 500 CARB (R09RB50AF)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSEMBLY [Incl. 2-11,13-18,20-22] art. 3131441
По запросу
2
E-RING art. 3130508
По запросу
3
JET NEEDLE art. 3131367
По запросу
4
RING art. 3130752
По запросу
5
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
6
NEEDLE JET art. 3131366
По запросу
7
SCREW art. 3130541
По запросу
8
WASHER,SPRING art. 3130540
По запросу
9
JETBLOCK ASSEMBLY art. 3130504
По запросу
10
WASHER art. 3130014
По запросу
11
MAIN JET, #135 art. 3130563
По запросу
12
SCREW art. 3130535
По запросу
13
COVER art. 3130511
По запросу
14
GUIDE HOLDER art. 3130199
По запросу
15
SPRING art. 3130538
По запросу
16
PLUNGER ASSEMBLY art. 3130539
По запросу
17
AIR PILOT JET art. 3130625
По запросу
18
RING art. 3130507
По запросу
19
SCREW AND WASHER art. 3084205
По запросу
20
SPRING art. 3130505
По запросу
21
ASM-COVER art. 3131419
По запросу
22
SCREW art. 3130924
По запросу
23
Clip art. 3131760
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
