модель 2009 года
- Модель Ranger 500
- Код модели RANGER 2X4 500 CARB (R09RB50AF)

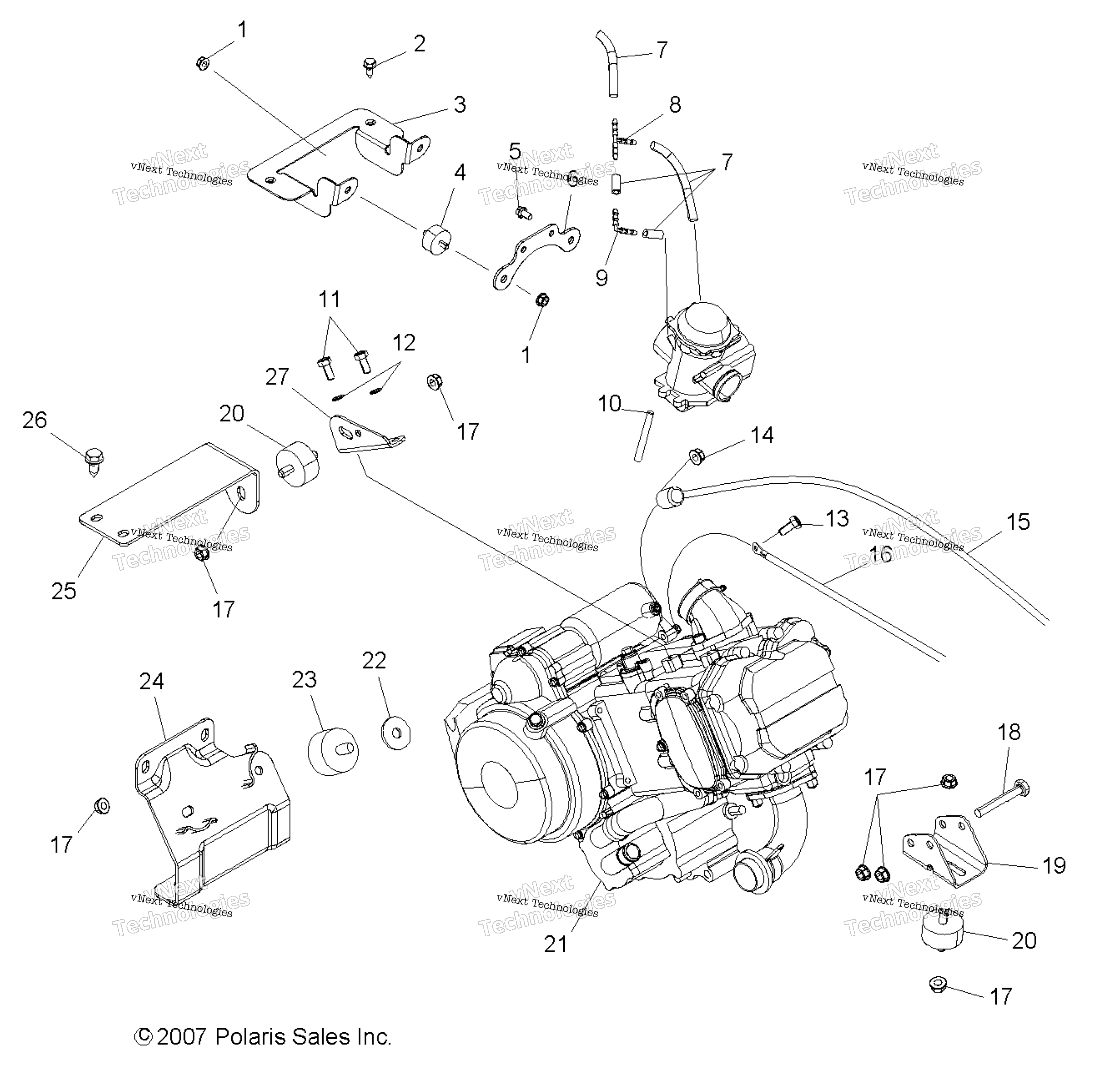

Схема двигателя, крепления для RANGER 2X4 500 CARB (R09RB50AF)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7542153
По запросу
2
SCREW art. 7517386
По запросу
3
BRKT-CARB art. 5249750
По запросу
4
ISOLATOR MOUNT, RUBBER art. 3021398
По запросу
5
SCREW AND WASHER art. 3084205
По запросу
6
CARB DAMPNER BRACKET, CARB SIDE art. 5245206
По запросу
7
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
8
FITTING, TEE art. 7052075
По запросу
9
FITTING-90 1/4X1/4 BARBED art. 7052385
По запросу
10
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
11
BOLT art. 7512315
По запросу
12
Шайба гровер Polaris art. 7552901
от 116 ₽
13
BOLT AND WASHER ASSEMBLY art. 3082038
По запросу
14
FLANGE NUT art. 3083649
По запросу
15
SOLENOID STARTER CABLE art. 4011249
По запросу
16
SPLIT GROUND CABLE art. 4012387
По запросу
17
Гайка Polaris art. 7547263
По запросу
18
SCREW art. 7515417
По запросу
19
ENGINE BRACKET MOUNT, FRONT, LO art. 5248195
По запросу
20
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
21
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for waranty consideration. art. 9990000
По запросу
22
Шайба Polaris art. 7555823
от 683 ₽
23
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
24
WELD-ENG/TRANS MNT art. 1015065-329
По запросу
25
BRKT-ENGINE MNT,TOP,500 art. 5248196
По запросу
26
SCREW art. 7515399
По запросу
27
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
