модель 2008 года
- Модель Rhino 450
- Код модели RHINO 450 HUNTER (YXR45FHX)

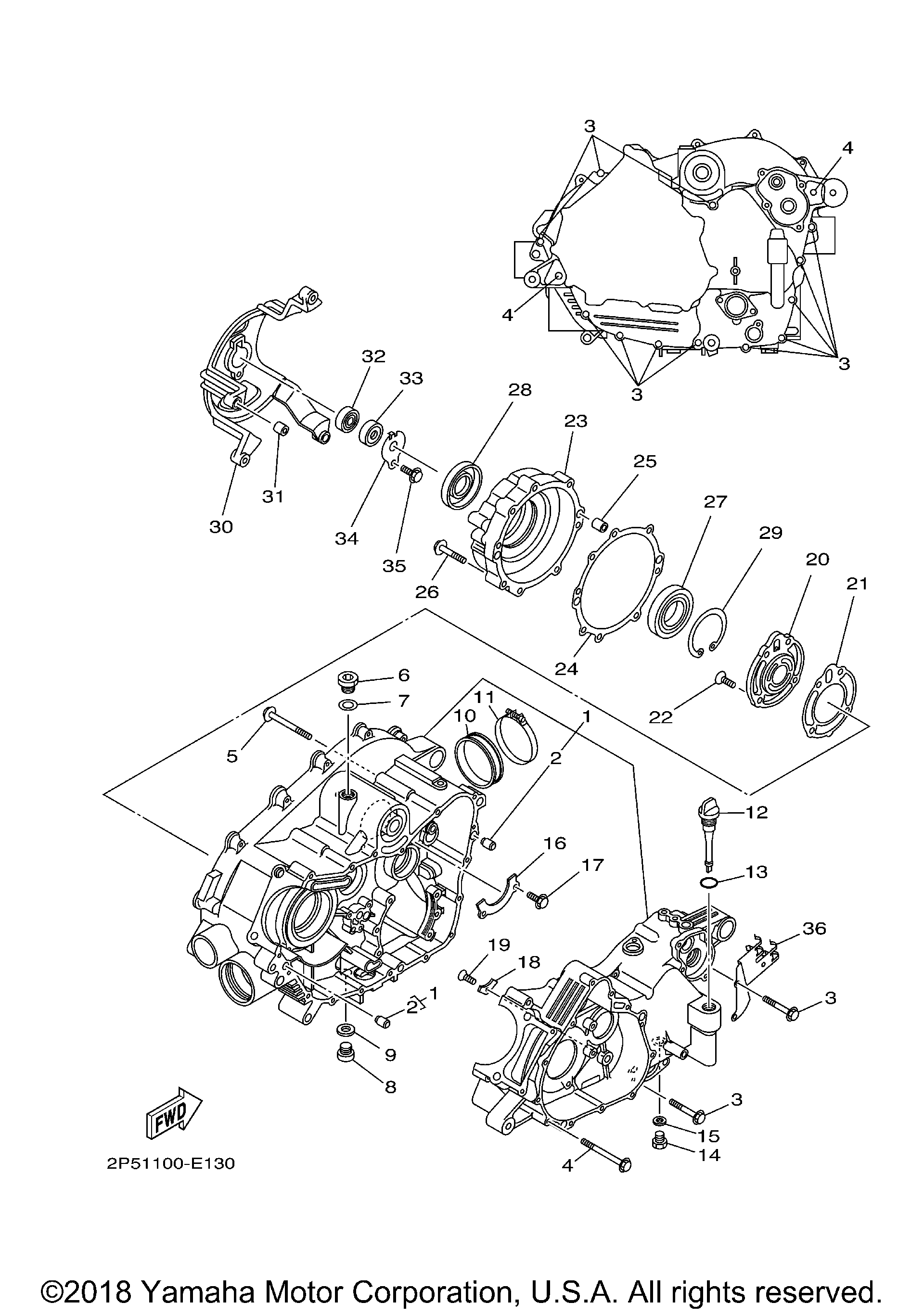

Схема картера для RHINO 450 HUNTER (YXR45FHX)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY art. 2P5-15100-01-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
Болт Yamaha art. 95022-06040-00
По запросу
4
Болт Yamaha art. 95022-06065-00
По запросу
5
Болт Yamaha art. 95022-06065-00
По запросу
6
PLUG, STRAIGHT SCREW art. 90340-18003-00
По запросу
7
GASKET art. 90430-18130-00
По запросу
8
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
9
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
10
PLUG art. 2P5-15189-00-00
По запросу
11
HOSE CLAMP ASSY art. 90450-60005-00
По запросу
12
PLUG, OIL LEVEL art. 5GH-15362-00-00
По запросу
13
O-RING art. 93210-19026-00
По запросу
14
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
15
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
16
PLATE, BEARING COVER art. 5GH-15388-00-00
По запросу
17
BOLT, FLANGE(replaces 95822-06012-00) art. 95812-06012-00
По запросу
18
PLATE, BEARING COVER(replaces 2K7-15383-00-00) art. 4XM-15383-00-00
По запросу
19
SCREW, COUNTERSUNK(replaces 90151-06024-00) art. 90151-06023-00
По запросу
20
COVER 1 art. 5GH-15414-00-00
По запросу
21
GASKET 1 art. 5GH-15454-00-00
По запросу
22
SCREW, FLAT HEAD(replaces 98702-06020-00) art. 98707-06020-00
По запросу
23
HOUSING, BEARING 1 art. 5GH-15163-00-00
По запросу
24
Прокладка сцепления Yamaha art. 5GH-15463-00-00
По запросу
25
Палец Yamaha art. 99530-10114-00
По запросу
26
Болт Yamaha art. 95022-06040-00
По запросу
27
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
28
Сальник Yamaha art. 93102-32483-00
По запросу
29
Стопорное кольцо Yamaha art. 93420-80066-00
от 1 187 ₽
30
HOUSING, BEARING art. 5GH-15442-01-00
По запросу
31
PIN, DOWEL art. 91810-20001-00
По запросу
32
Подшипник Yamaha art. 93306-20117-00
от 4 190 ₽
33
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
34
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
35
Болт Yamaha art. 95022-06012-00
По запросу
36
GUIDE, OIL HOSE art. 2P5-13487-00-00
По запросу
