модель 2008 года
- Модель Rhino 450
- Код модели RHINO 450 HUNTER (YXR45FHX)

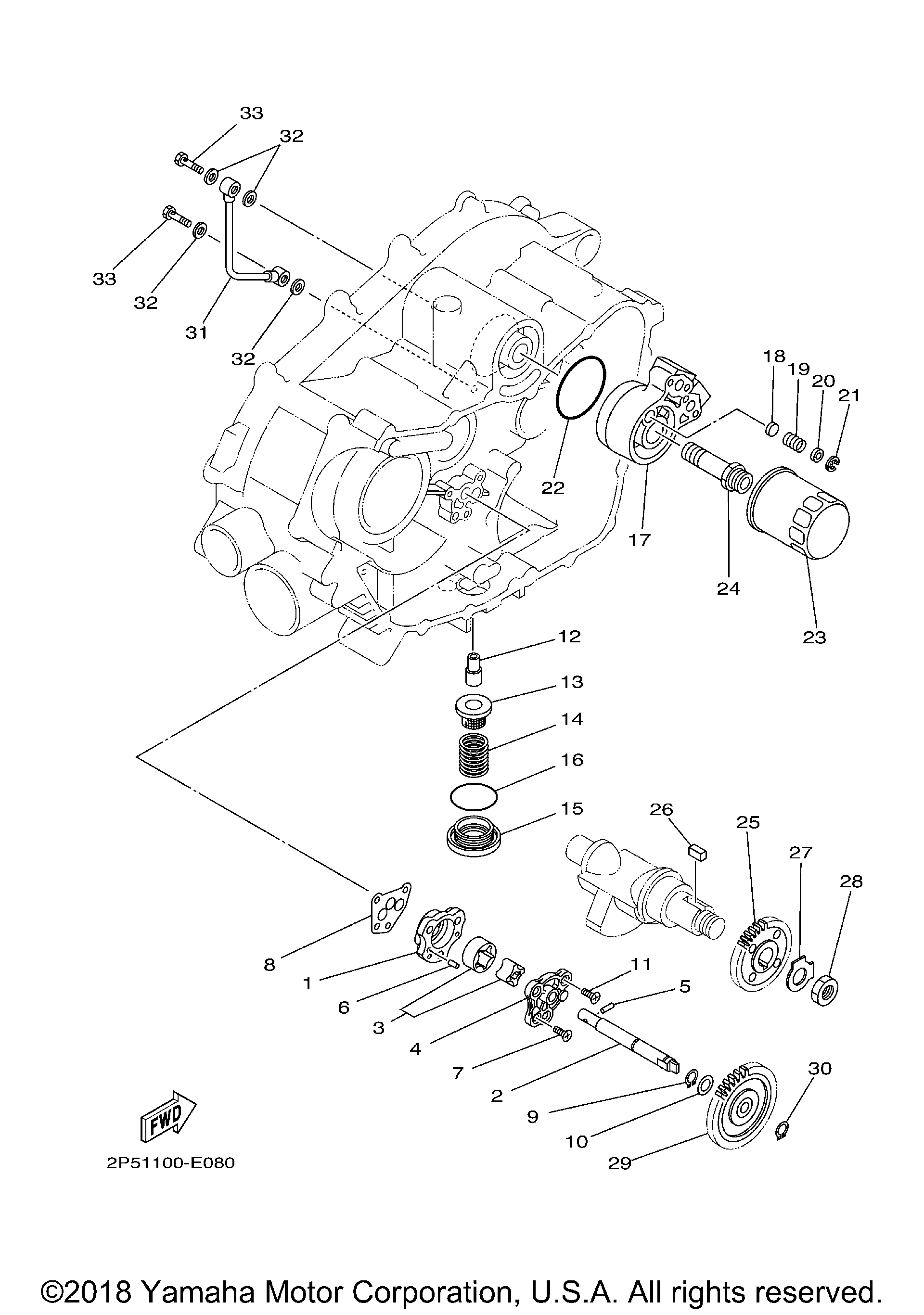

Схема масляного насоса для RHINO 450 HUNTER (YXR45FHX)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING, ROTOR art. 1UY-13336-00-00
По запросу
2
SHAFT, PUMP art. 5GH-13314-00-00
По запросу
3
ROTOR ASSY 1 art. 3Y1-13310-01-00
По запросу
4
COVER, PUMP art. 1UY-13316-00-00
По запросу
5
Штифт Yamaha art. 93603-12030-00
от 263 ₽
6
Штифт Yamaha art. 93603-07073-00
от 987 ₽
7
SCREW, FLAT HEAD(replaces 98702-06020-00) art. 98707-06020-00
По запросу
8
GASKET, PUMP COVER art. 3GD-13329-00-00
По запросу
9
Стопорное кольцо Yamaha art. 99009-11400-00
По запросу
10
WASHER, PLATE (1.0) art. 90201-114P2-00
По запросу
11
SCREW, FLAT HEAD art. 98702-06030-00
По запросу
12
PIPE, OIL 1 art. 2XK-13416-00-00
По запросу
13
Фильтр масляный - сетка Yamaha art. 51Y-13411-00-00
По запросу
14
Пружина сливной пробки Yamaha art. 90501-18576-00
По запросу
15
Сливная пробка вариатора Yamaha art. 4HC-15351-00-00
По запросу
16
Кольцо резиновое Yamaha 93210-35520-00 art. 93210-35512-00
По запросу
17
PLATE, ADAPTOR art. 5UG-13461-00-00
По запросу
18
Заглушка масляного насоса Yamaha art. 1YW-13497-00-00
от 788 ₽
19
SPRING, COMPRESSION art. 90501-082E3-00
По запросу
20
Шайба Yamaha art. 92990-06600-00
от 420 ₽
21
CIRCLIP art. 93420-13073-00
По запросу
22
O-RING art. 93210-57428-00
По запросу
23
Фильтр масляный Yamaha art. 5GH-13440-80-00
от 2 230 ₽
24
BOLT, UNION art. 90401-20162-00
По запросу
25
GEAR, PUMP DRIVE art. 5GH-13324-00-00
По запросу
26
KEY, STRAIGHT(replaces 90282-05013-00) art. 90282-05065-00
По запросу
27
WASHER, LOCK art. 90215-14205-00
По запросу
28
NUT art. 90170-14284-00
По запросу
29
GEAR, PUMP DRIVEN art. 5GH-13325-00-00
По запросу
30
Стопорное кольцо Yamaha art. 99009-11400-00
По запросу
31
PIPE, DELIVERY 1 art. 4KB-13161-01-00
По запросу
32
GASKET art. 90430-08119-00
от 578 ₽
33
BOLT, UNION art. 90401-08006-00
По запросу
