модель 2019 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 (YXE85WPBKD)

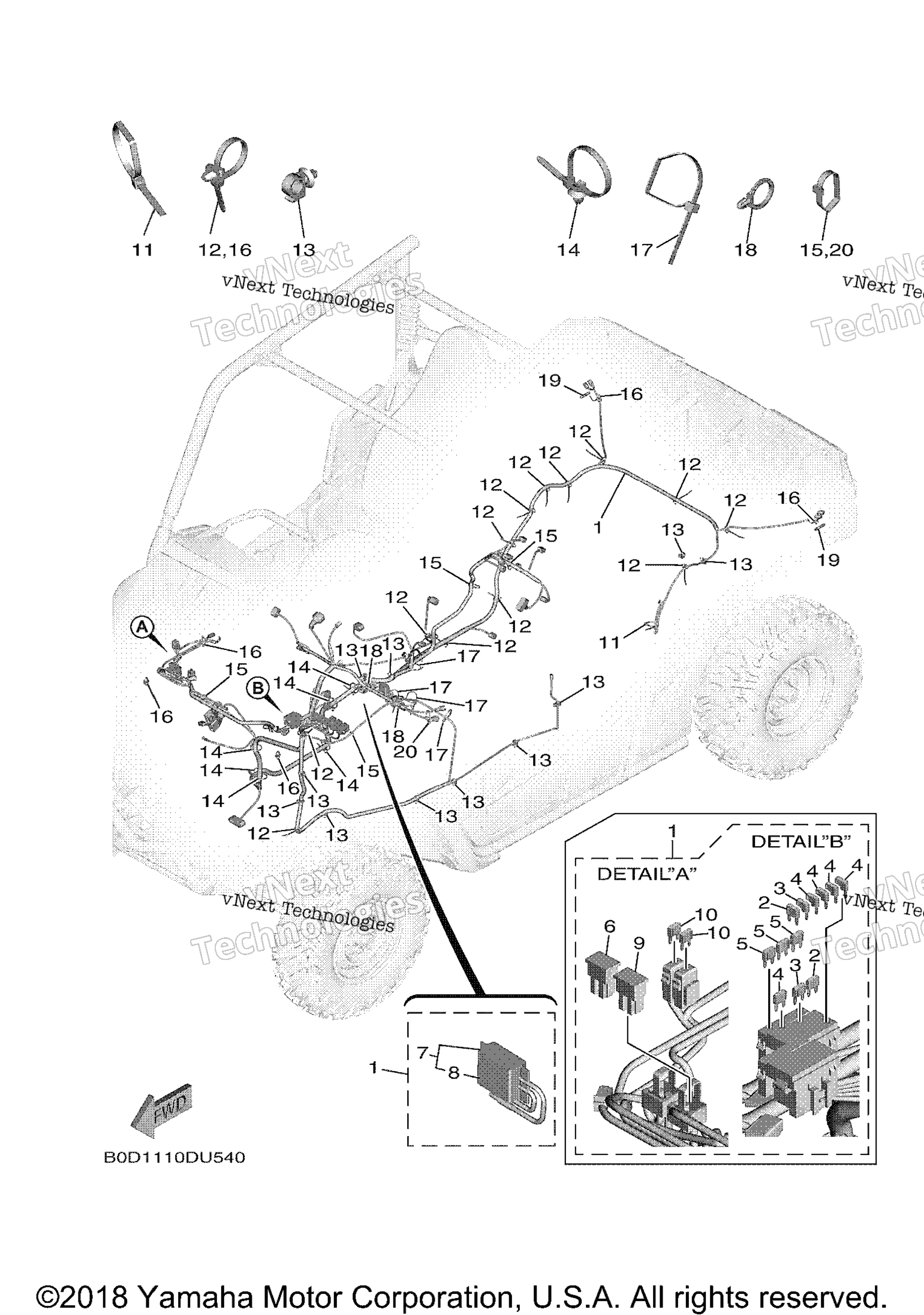

Схема электрооборудования 3 для WOLVERINE X2 (YXE85WPBKD)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire Harness Assy art. B8K-82590-00-00
По запросу
2
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
3
Предохранитель 15А art. 67F-82151-50-00
По запросу
4
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
5
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
6
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
7
. .Circuit Breaker Assy art. 5B4-82180-00-00
По запросу
8
. . ..Thermo Switch Assy art. 5B4-82560-00-00
По запросу
9
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
10
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
11
Clamp art. 90464-48800-00
По запросу
12
Clamp art. 5B4-F1338-00-00
По запросу
13
Clamp d: 12mm art. 90464-12830-00
По запросу
14
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
15
Clamp 122X4.80 art. 90464-31827-00
По запросу
16
Clamp art. 5B4-F1338-00-00
По запросу
17
Clamp art. 90464-40825-00
По запросу
18
Clamp art. 90464-19815-00
По запросу
19
Mold, Fuel Tank art. 5VN-24188-00-00
По запросу
20
Clamp 122X4.80 art. 90464-31827-00
По запросу
Другие схемы модели
Электрооборудование 3
