модель 2019 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 (YXE85WPBKD)

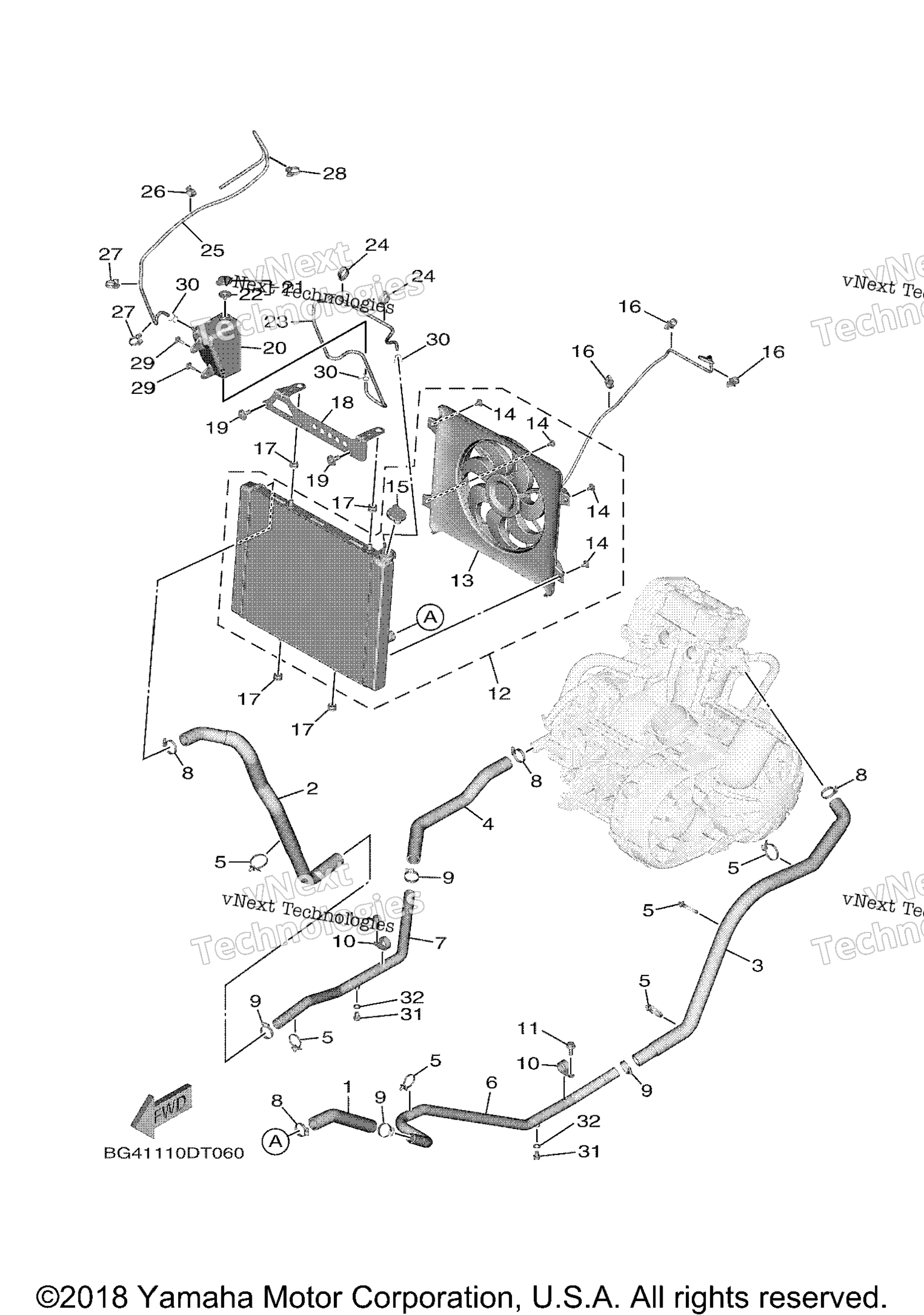

Схема шланга радиатора для WOLVERINE X2 (YXE85WPBKD)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 1 art. BG4-E2576-00-00
По запросу
2
Hose 2 art. BG4-E2577-00-00
По запросу
3
Hose 3 art. BG4-E2578-00-00
По запросу
4
Hose 4 art. BG4-E2579-00-00
По запросу
5
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
6
Pipe 3 art. BG4-E2483-00-00
По запросу
7
Pipe, Water art. BG4-E2564-00-00
По запросу
8
Hose Clamp Assy art. 90450-38040-00
По запросу
9
Hose Clamp Assy art. 90450-35001-00
По запросу
10
Clamp art. 90461-12801-00
По запросу
11
Bolt, Flange art. 90105-06831-00
По запросу
12
Radiator Assy art. BG4-E2460-01-00
По запросу
13
. .Blower Assy art. BG4-E2405-02-00
По запросу
14
. Bolt, Blower Holding art. 1XD-E2675-00-00
По запросу
15
Крышка радиатора Yamaha art. 1XD-E2462-00-00
По запросу
16
Clamp art. 90464-12830-00
По запросу
17
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
18
Bracket, Water Cooler art. BG4-E2518-00-00
По запросу
19
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
20
Tank, Recovery art. 1XD-F1871-00-00
По запросу
21
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
22
. .Gasket art. 1AA-21874-00-00
По запросу
23
Hose (L1020) art. 90445-08811-00
По запросу
24
Clamp art. 90464-26001-00
По запросу
25
Hose (L1040) art. 90445-08041-00
По запросу
26
Зажим Yamaha art. 90464-16006-00
По запросу
27
Зажим Yamaha art. 90464-20010-00
По запросу
28
Зажим Yamaha art. 90464-20010-00
По запросу
29
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
30
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
31
Болт Yamaha art. 95022-06008-00
от 168 ₽
32
Шайба Yamaha art. 90430-06014-00
По запросу
