модель 2019 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 (YXE85WPBKD)

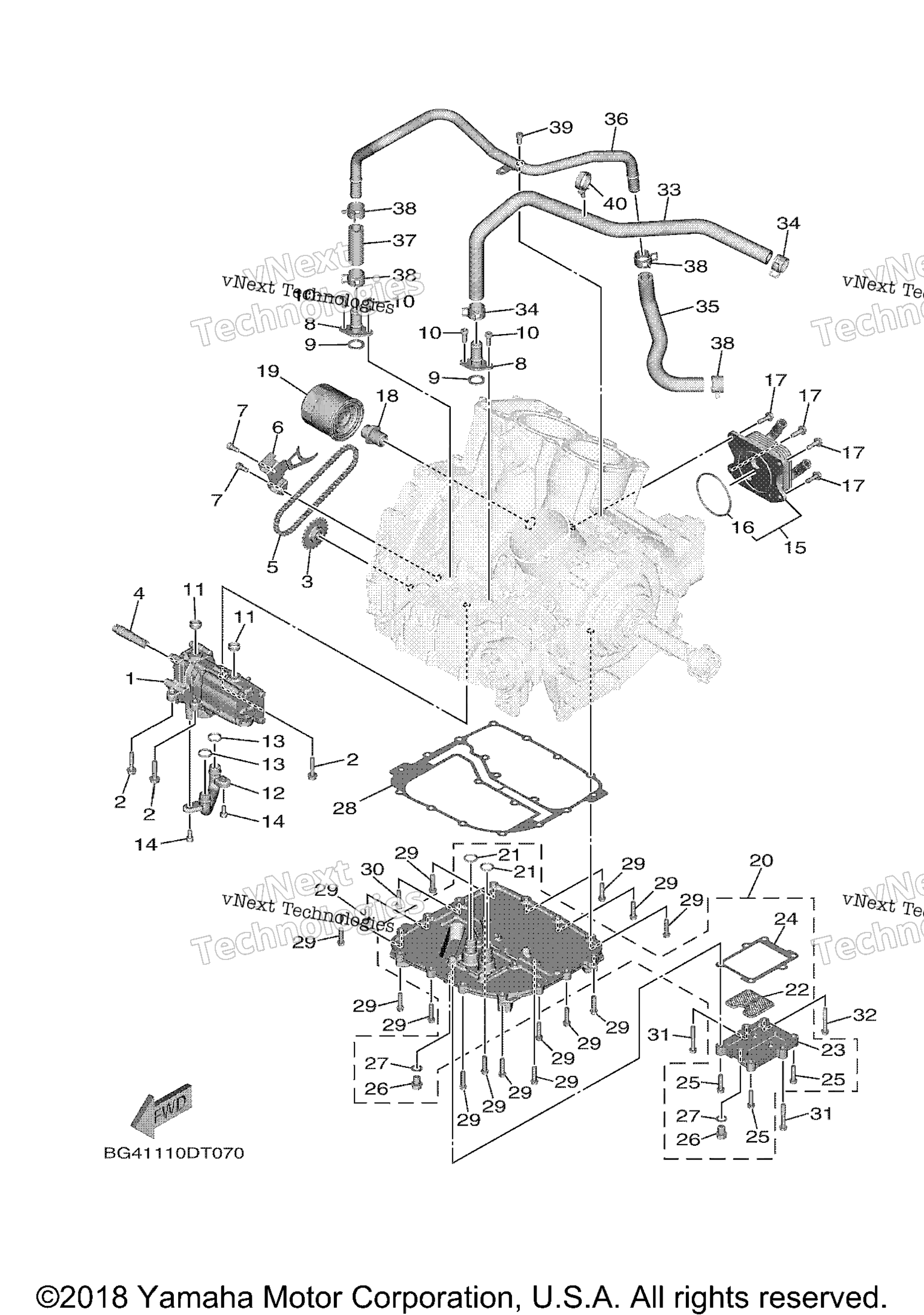

Схема масляного насоса для WOLVERINE X2 (YXE85WPBKD)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. B4D-E3300-00-00
По запросу
2
Болт Yamaha art. 95812-06030-00
от 882 ₽
3
Sprocket, Driven art. BG4-E3355-10-00
По запросу
4
Shaft, Driven Gear art. B4D-E3344-10-00
По запросу
5
Chain (Did25h-62Le) art. 94581-79062-00
По запросу
6
Holder art. BG4-13898-00-00
По запросу
7
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
8
Connector, Suction Pipe art. B4D-E3115-00-00
По запросу
9
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
10
Болт Yamaha art. 91317-06016-00
По запросу
11
Gasket art. 5GJ-13475-00-00
По запросу
12
Pipe, Oil 2 art. BG4-13418-00-00
По запросу
13
Кольцо резиновое Yamaha art. 93210-14003-00
от 882 ₽
14
Болт Yamaha art. 91317-06012-00
По запросу
15
Oil Cooler Assy art. BG4-13470-00-00
По запросу
16
. .O-Ring art. 2HC-13473-00-00
По запросу
17
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
18
Болт проходной масляного фильтра Yamaha art. 90401-20008-00
от 2 405 ₽
19
Фильтр масляный Yamaha art. 5GH-13440-80-00
от 2 230 ₽
20
Strainer Cover Assy art. B4D-E3400-00-00
По запросу
21
Кольцо резиновое Yamaha art. 93210-14003-00
от 882 ₽
22
. .Strainer, Oil art. B4D-E3411-00-00
По запросу
23
. .Cover 1 art. B4D-E3881-00-00
По запросу
24
. .Gasket art. B4D-E3475-00-00
По запросу
25
. Bolt, Flange art. 95022-06025-00
По запросу
26
. Plug, Straight Screw art. 90340-10003-00
По запросу
27
Прокладка art. 90430-10148-00
По запросу
28
Gasket, Strainer Cover art. B4D-E3414-00-00
По запросу
29
Bolt, Flange art. 95022-06025-00
По запросу
30
Bolt, Flange art. 90105-06221-00
По запросу
31
Болт Yamaha art. 95022-06040-00
По запросу
32
Bolt, Flange art. 90105-06224-00
По запросу
33
Hose, Oil 1 art. BG4-E316F-00-00
По запросу
34
Clip art. 90467-22097-00
По запросу
35
Hose, Oil 2 art. BG4-E316G-00-00
По запросу
36
Pipe, Delivery 1 art. BG4-E3161-01-00
По запросу
37
Hose, Oil 1 art. 2HC-E3464-00-00
По запросу
38
Clip art. 90467-22097-00
По запросу
39
Болт Yamaha art. 91317-06012-00
По запросу
40
Зажим Yamaha art. 90464-24230-00
По запросу
