модель 2019 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 (YXE85WPBKD)

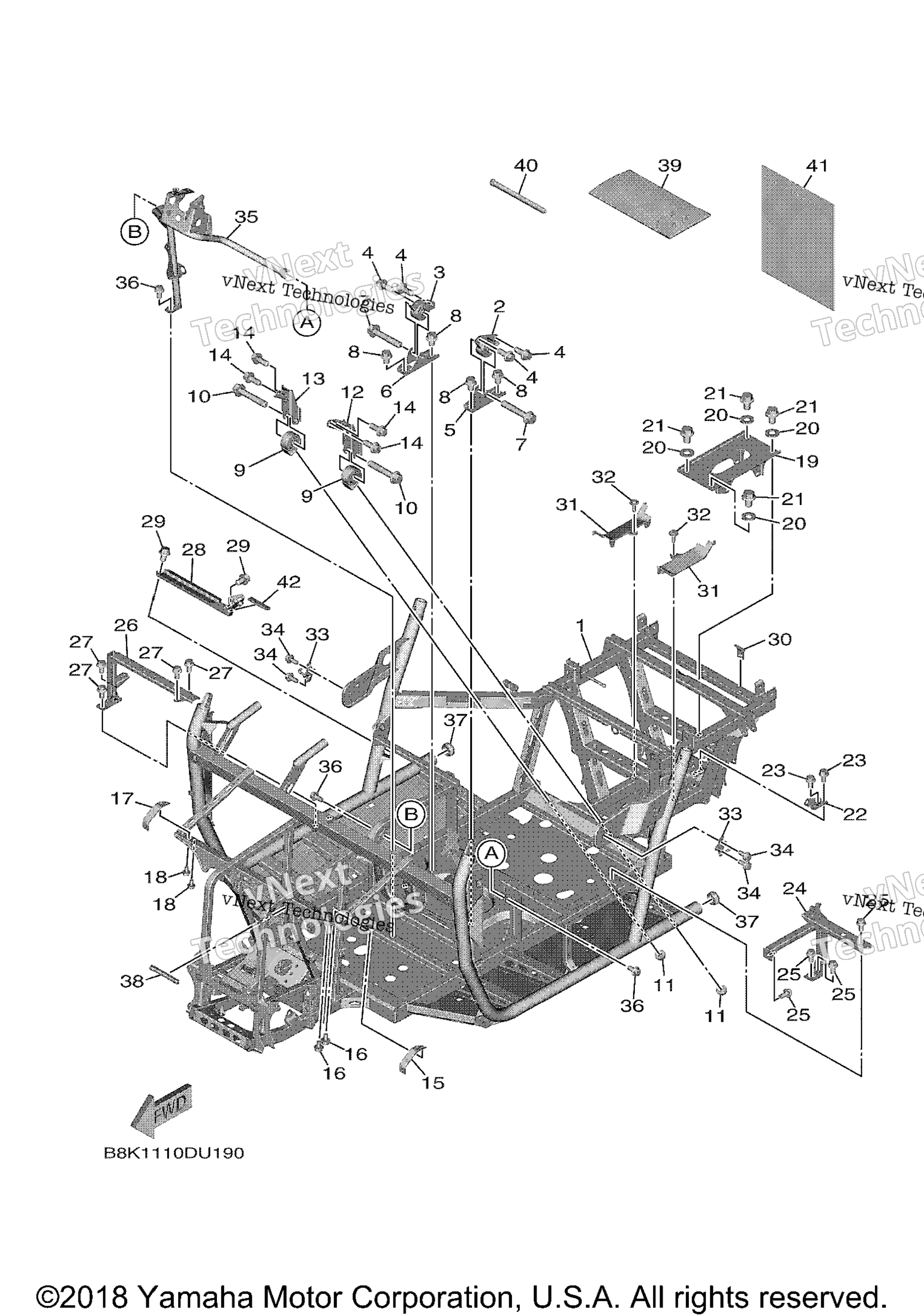

Схема рамы для WOLVERINE X2 (YXE85WPBKD)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. B8K-F1110-00-00
По запросу
2
Engine Bracket Comp art. BG4-21410-00-00
По запросу
3
Engine Bracket Comp. 2 art. BG4-21420-00-00
По запросу
4
Bolt, Flange art. 95811-10025-00
По запросу
5
Bracket 5 art. BG4-F161F-00-00
По запросу
6
Bracket 3 art. BG4-F161A-00-00
По запросу
7
Bolt, Flange art. 95817-12065-00
По запросу
8
Болт Yamaha art. 95812-10016-00
от 1 029 ₽
9
Bracket, Engine 1 art. BG4-21490-00-00
По запросу
10
Bolt, Flange art. 95817-12065-00
По запросу
11
Гайка Yamaha art. 90185-10011-00
от 590 ₽
12
Support, Engine art. BG4-F1283-00-00
По запросу
13
Supt., Engine 2 art. BG4-F1284-00-00
По запросу
14
Bolt, Flange art. 95811-10025-00
По запросу
15
Bracket 1 art. BG4-F172K-00-00
По запросу
16
Bolt, Flange art. 95812-06010-00
от 578 ₽
17
Bracket 1 art. BG4-F172K-00-00
По запросу
18
Bolt, Flange art. 95812-06010-00
от 578 ₽
19
Stay, Support 1 art. BG4-F831T-00-00
По запросу
20
Washer, Plate art. 90201-12039-00
По запросу
21
Bolt, Flange art. 95812-12020-00
По запросу
22
Brkt., Rr. Axle art. BG4-F1981-00-00
По запросу
23
Болт с фланцем art. 95817-08016-00
По запросу
24
Lug, Seat Rail Lh art. BG4-F1143-10-00
По запросу
25
Bolt, Flange art. 90105-08867-00
По запросу
26
Member, Seat Support art. BG4-F255G-01-00
По запросу
27
Bolt, Flange art. 90105-08867-00
По запросу
28
Bracket, Lock 2 art. BG4-F287M-00-00
По запросу
29
Болт Yamaha art. 95817-10020-00
По запросу
30
Stay, Muffler 2 art. B8K-F1446-00-00
По запросу
31
Cover 3 art. 2MB-F198J-00-00
По запросу
32
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
33
Hook, Side Cover 1 art. BG4-F1331-00-00
По запросу
34
.Bolt, Flange art. 95812-06014-00
По запросу
35
Reinforcement, Frame 1 art. BG4-F1986-01-00
По запросу
36
Bolt, Flange art. 90105-08867-00
По запросу
37
Plug art. B8K-F2417-00-00
По запросу
38
.Mold, Fuel Tank art. 31A-24188-01-00
По запросу
39
Tool Kit art. BG4-F8100-00-00
По запросу
40
Gauge, Air art. 1XD-F811A-00-00
По запросу
41
Pouch art. 1P0-F8186-01-00
По запросу
42
Mold, Fuel Tank art. 3VD-24188-00-00
По запросу
