модель 2002 года
- Модель XLT1200
- Код модели XA1200AA

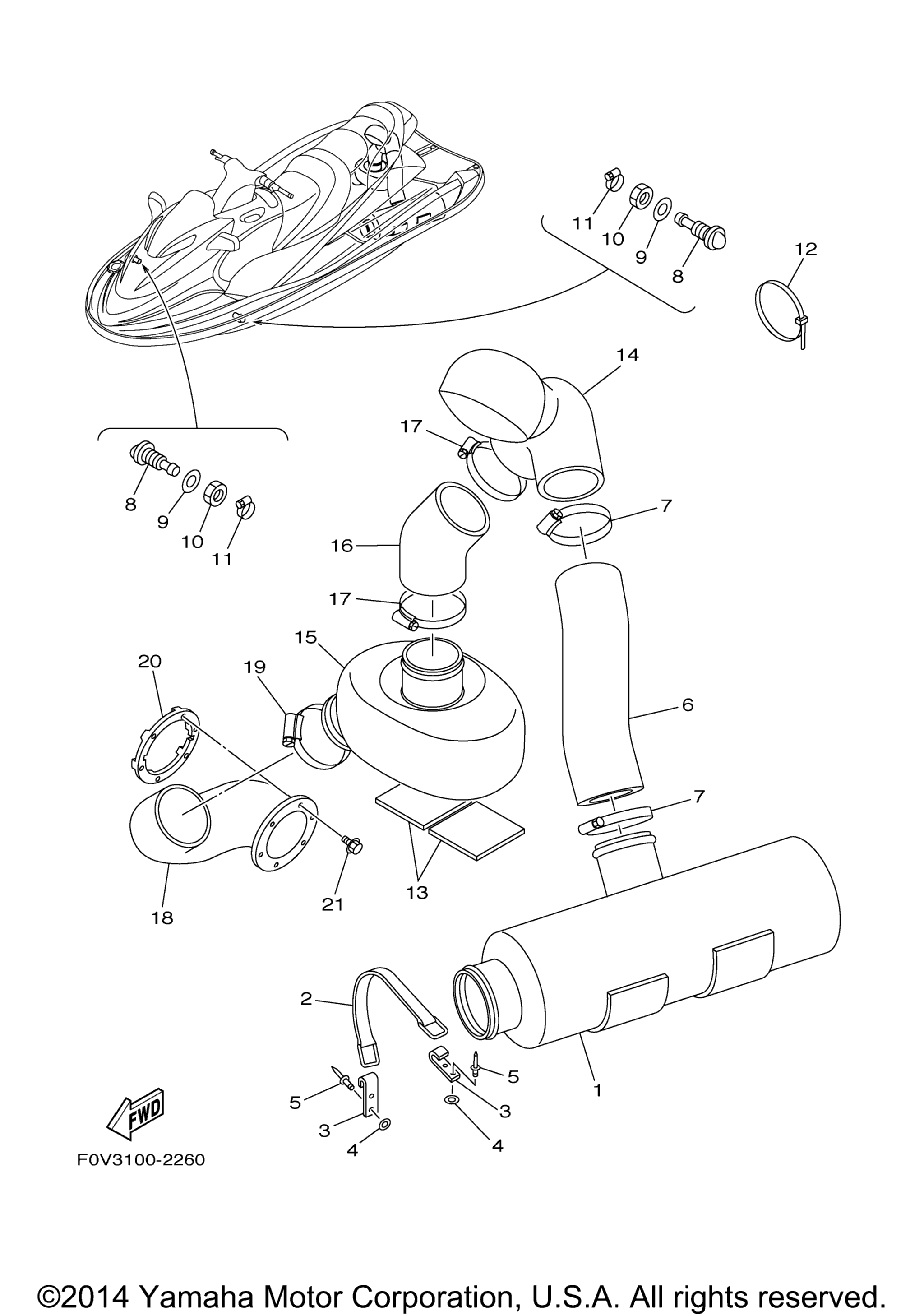

Схема выхлопной системы 3 для XA1200AA
Схема
Детали
Номер
Наименование детали
Цена
1
Water Lock Comp art. F0D-67550-03-00
По запросу
2
Band, Water Lock art. GA7-6756E-00-00
По запросу
3
Hook A art. GA7-65772-00-00
По запросу
4
Washer YMUS art. 9299R-05200-00
По запросу
5
Rivet, Blind YMUS art. 90267-489U7-00
По запросу
6
Hose, Exhaust 1 art. F0D-6758B-00-00
По запросу
7
Band, Hose 95 YMUS art. 90601-195UD-00
По запросу
8
Pilot, Water art. F0P-6753B-00-00
По запросу
9
Gasket art. 90430-16910-00
По запросу
10
Nut art. F0X-62733-00-00
По запросу
11
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
12
Зажим Yamaha art. 90464-32801-00
По запросу
13
Packing, Hose 2 YMUS art. F0D-U7578-00-00
По запросу
14
Resonator, 2 art. F0D-6753D-01-00
По запросу
15
Tank, Water art. F0D-64261-02-00
По запросу
16
Hose, Exhaust 2 art. F0D-6758C-01-00
По запросу
17
Band, Hose 95 YMUS art. 90601-195UD-00
По запросу
18
Hose, Exhaust 3 YMUS art. F0V-U758D-00-00
По запросу
19
Band, Hose 95 YMUS art. 90601-195UD-00
По запросу
20
Plate YMUS art. F1S-U757B-01-00
По запросу
21
Bolt, With Washer YMUS art. 90119-06890-00
По запросу
Другие схемы модели
Выхлопная система 3
