модель 2002 года
- Модель XLT1200
- Код модели XA1200AA

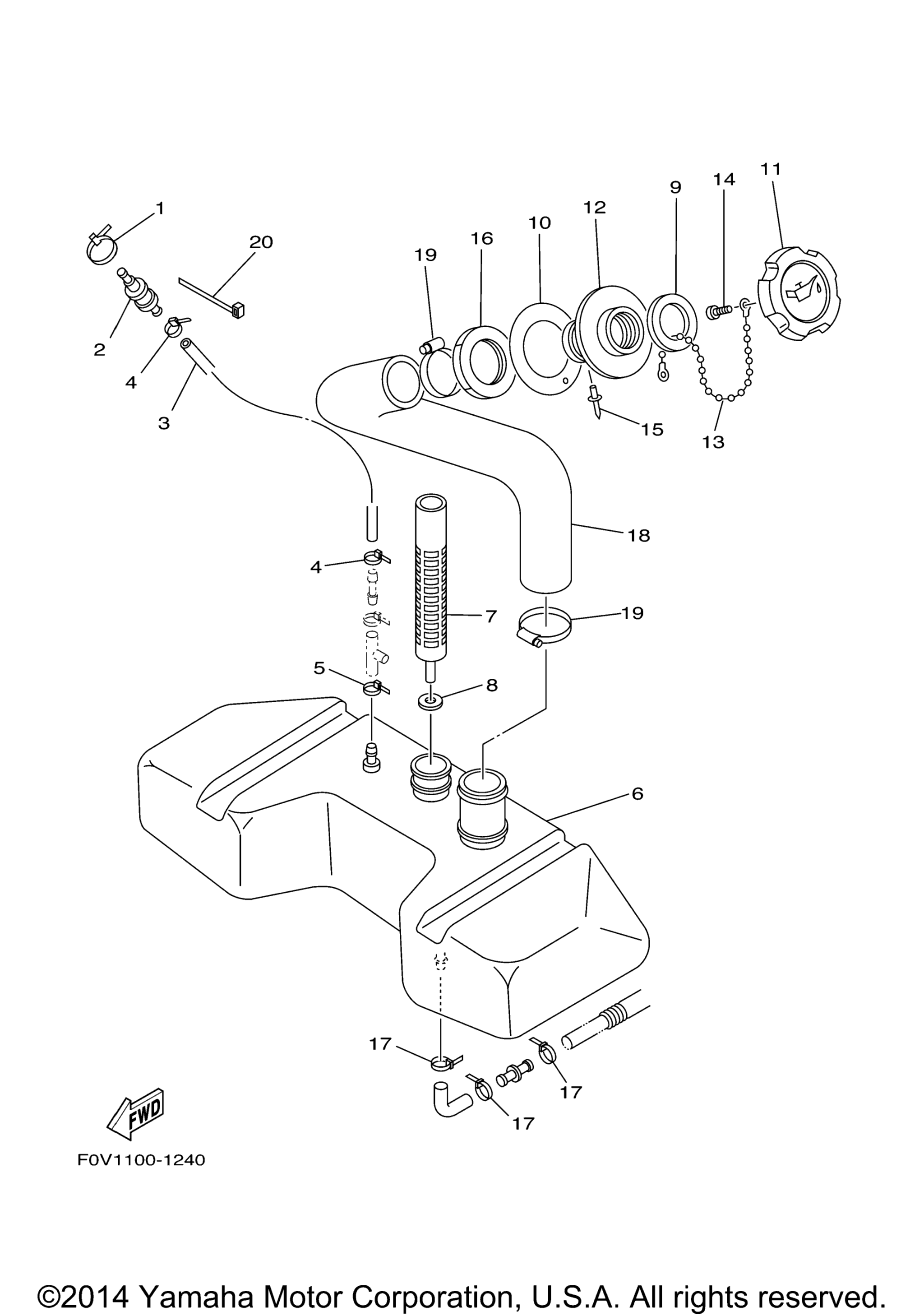

Схема масляного бака для XA1200AA
Схема
Детали
Номер
Наименование детали
Цена
1
Зажим Yamaha art. 90464-32801-00
По запросу
2
.Roll Over Valve art. FJ0-67766-00-00
По запросу
3
Hose, Air Vent 3 YMUS art. GJ3-U7856-20-00
По запросу
4
Хомут Yamaha art. 90465-10098-00
от 368 ₽
5
Хомут Yamaha art. 90465-10098-00
от 368 ₽
6
Tank, Oil YMUS art. F0D-U775B-02-00
По запросу
7
Filter art. F0D-6775C-01-00
По запросу
8
Packing art. F0D-6775E-01-00
По запросу
9
Packing, Oil Cap YMUS art. GJ3-U778C-00-00
По запросу
10
Packing, Oil Filler YMUS art. F0X-U778E-01-00
По запросу
11
Cap, Oil Filler YMUS art. GJ3-U778B-00-00
По запросу
12
Socket, Oil Filler YMUS art. F0X-U778D-00-00
По запросу
13
Chain Ball YMUS art. EU0-U7835-00-00
По запросу
14
Screw, Tapping art. 97780-40110-00
По запросу
15
Rivet, Blind art. 90267-40935-00
По запросу
16
Nut, Oil Filler YMUS art. F0X-U778H-01-00
По запросу
17
Хомут Yamaha art. 90465-10098-00
от 368 ₽
18
Hose, Oil Filler YMUS art. F0D-U776C-10-00
По запросу
19
Band, Hose 42 YMUS art. 90601-142U6-00
По запросу
20
Зажим Yamaha art. 90464-32801-00
По запросу
Другие схемы модели
Масляный бак
