модель 2002 года
- Модель XLT1200
- Код модели XA1200AA

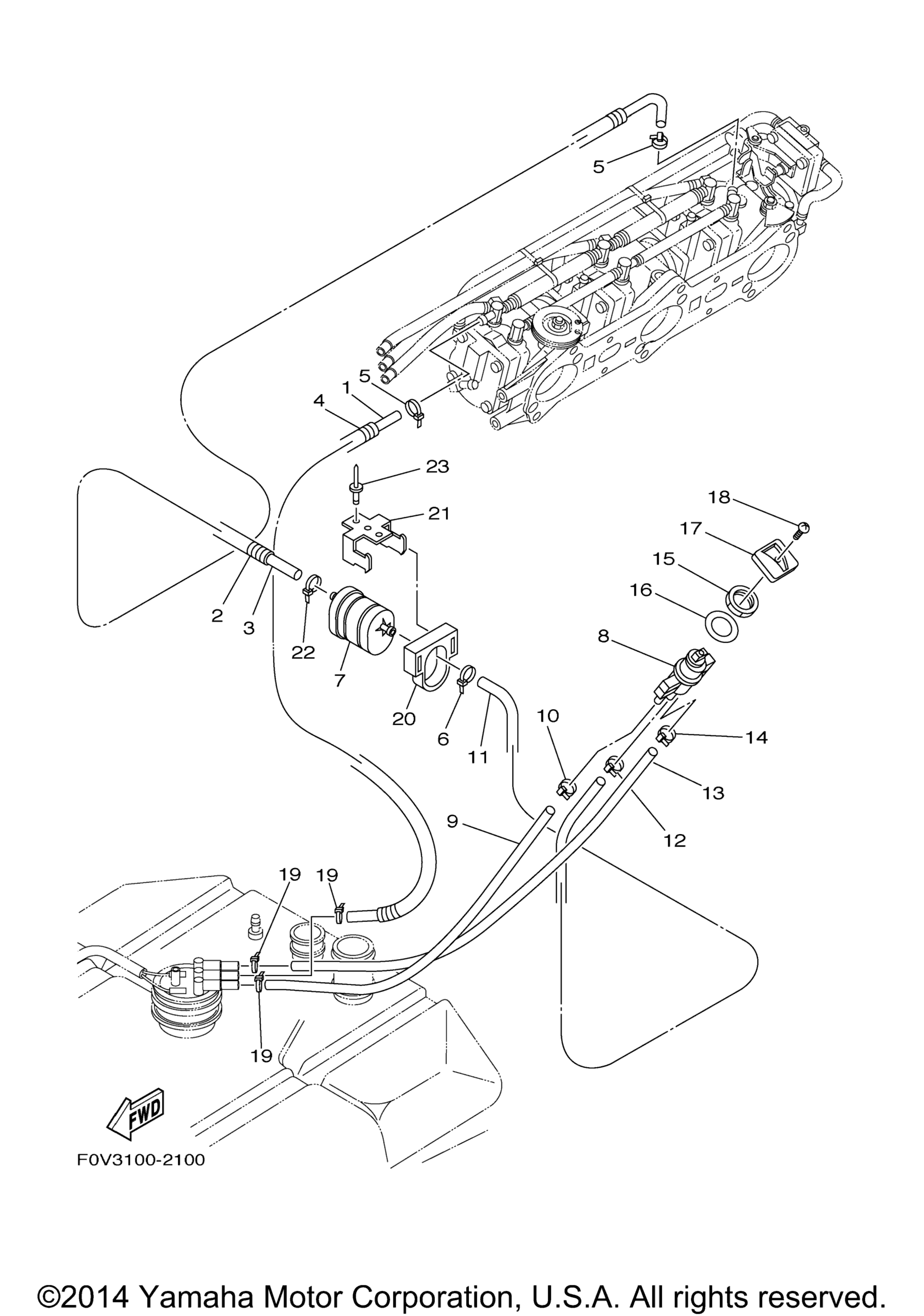

Схема топливной системы для XA1200AA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L1000) art. 90445-11M59-00
По запросу
2
Hose (L900) art. 90446-17MA5-00
По запросу
3
Hose (L1250) art. 90445-11M59-00
По запросу
4
Hose, With Spring art. 90447-13005-00
По запросу
5
Хомут Yamaha art. 90465-10098-00
от 368 ₽
6
Хомут Yamaha art. 90465-10098-00
от 368 ₽
7
Filter Assy art. 66V-24560-01-00
По запросу
8
Fuel Cock Assy 1 art. 66V-24500-02-00
По запросу
9
Hose (L450) art. 90445-11M71-00
По запросу
10
Хомут Yamaha art. 90465-10098-00
от 368 ₽
11
Hose (L450) art. 90445-11M71-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Hose (L450) art. 90445-11M71-00
По запросу
14
Хомут Yamaha art. 90465-10098-00
от 368 ₽
15
Nut art. 90170-22187-00
По запросу
16
Washer, Plate YMUS art. 90202-229U1-00
По запросу
17
Lever, Cock art. F0D-6777C-00-00
По запросу
18
Винт Yamaha art. 98980-04008-00
от 473 ₽
19
Хомут Yamaha art. 90465-10098-00
от 368 ₽
20
Holder, Filter YMUS art. EU0-U7817-00-00
По запросу
21
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
22
Хомут Yamaha art. 90465-10098-00
от 368 ₽
23
Rivet,Blind YMUS art. 90267-48938-00
По запросу
