модель 2002 года
- Модель XLT1200
- Код модели XA1200AA

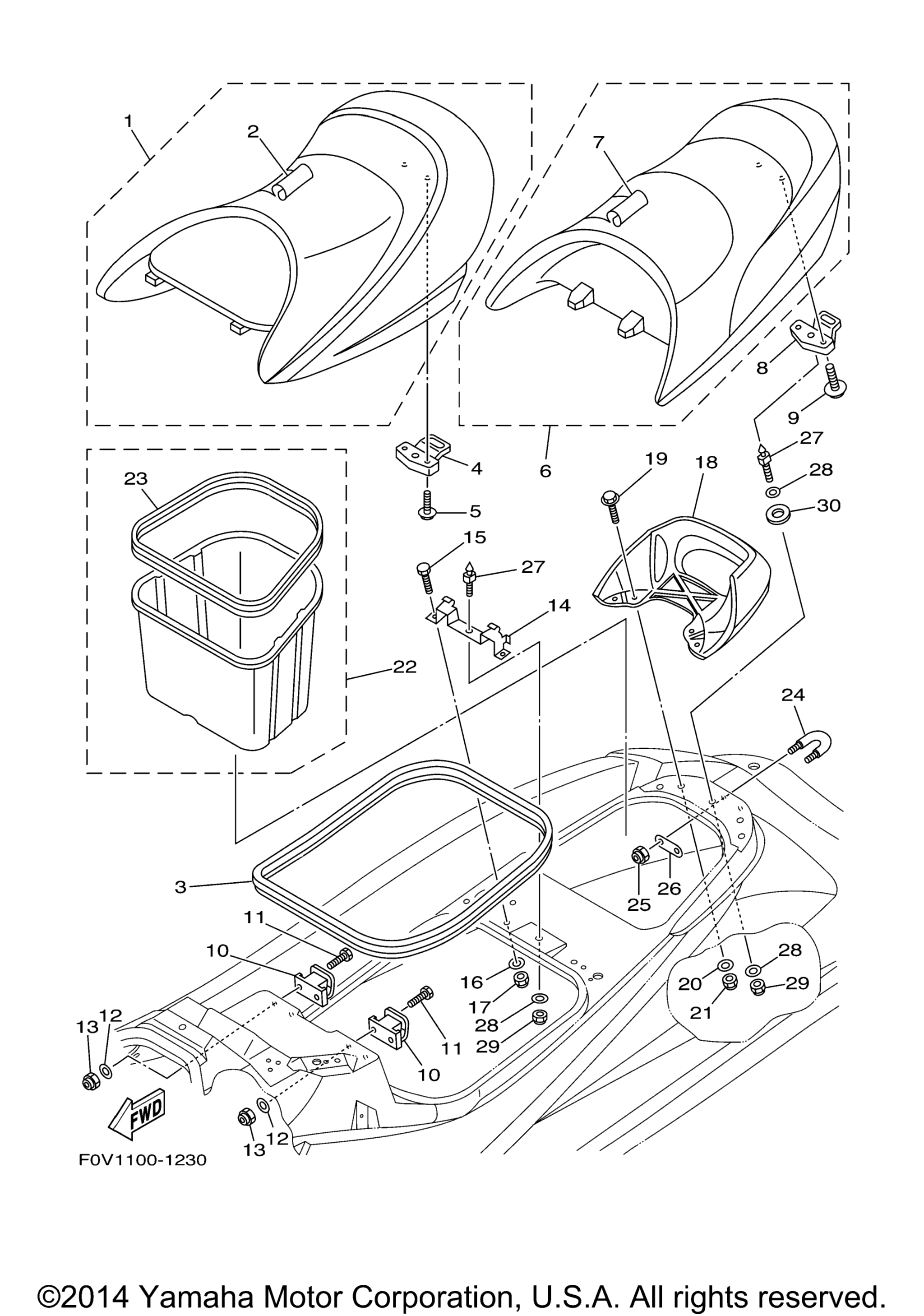

Схема сиденье Under Locker для XA1200AA
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy L-GRAY, YMUS art. F0V-U371A-10-00
По запросу
2
. Cover, Seat 1 YMUS art. F0V-U371B-10-00
По запросу
3
Packing 4 YMUS art. F0D-U266C-00-00
По запросу
4
Seat Lock Assy art. F0D-63850-01-00
По запросу
5
Bolt, With Washer YMUS art. 90119-06808-00
По запросу
6
Single Seat Assy L-GRAY, YMUS art. F0V-U372A-10-00
По запросу
7
. Cover, Seat YMUS art. F0V-U372B-10-00
По запросу
8
Seat Lock Assy art. F0D-63850-01-00
По запросу
9
Bolt, With Washer YMUS art. 90119-06808-00
По запросу
10
Stay, Seat 1 YMUS art. F0V-U378C-00-00
По запросу
11
Bolt YMUS art. 90101-069U0-00
По запросу
12
Washer YMUS art. 9299R-06200-00
По запросу
13
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
14
Stay, Seat 2 art. F0D-6378D-01-00
По запросу
15
Bolt art. 97080-10025-00
По запросу
16
Washer YMUS art. 9299R-10200-00
По запросу
17
Nut, Nylon YMUS art. 9572R-10300-00
По запросу
18
Grip, Hand YB, YMUS art. F0D-U271B-00-00
По запросу
19
Bolt, With Washer YMUS art. 90119-06820-00
По запросу
20
Washer YMUS art. 9299R-06200-00
По запросу
21
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
22
Under Locker Assy YMUS art. F0D-U474A-00-00
По запросу
23
. .Packing 5 YMUS art. F0D-U266D-00-00
По запросу
24
Stern Eye art. F1K-61628-00-00
По запросу
25
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
26
Plate A YMUS art. GP7-U4953-10-00
По запросу
27
Pin YMUS art. GH1-U3774-00-00
По запросу
28
Washer YMUS art. 9299R-10200-00
По запросу
29
Nut, Nylon YMUS art. 9572R-10300-00
По запросу
30
Plate, Damper art. F0D-6376D-00-00
По запросу
