модель 2007 года
- Модель FX
- Код модели FX1000AF

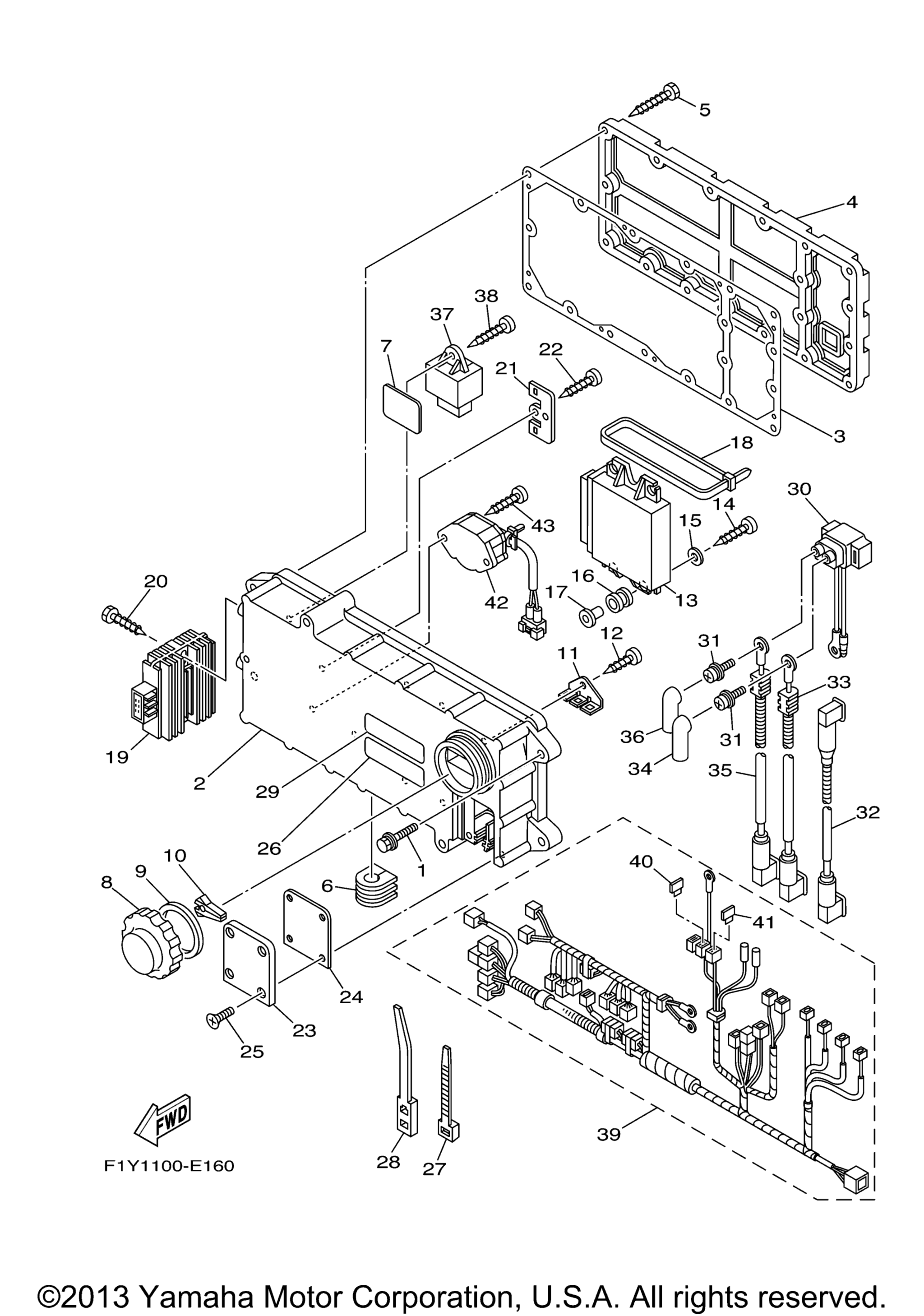

Схема электрооборудования 1 для FX1000AF
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer art. 90119-089UT-00
По запросу
2
Housing art. 6B6-8552A-00-00
По запросу
3
Gasket, Terminal art. 60E-81921-00-00
По запросу
4
Cover, Case art. 60E-8552E-00-00
По запросу
5
Screw, Tapping art. 97780-60430-00
По запросу
6
Grommet art. 90480-01012-00
По запросу
7
Seat, Base art. 60E-84742-00-00
По запросу
8
Cap art. 66V-8132W-00-00
По запросу
9
Gasket art. 66V-81844-00-00
По запросу
10
Puller, Fuse art. 67F-2812A-00-00
По запросу
11
Stay, Fuse Holder art. 60E-82153-00-00
По запросу
12
Screw, Tapping art. 97780-60116-00
По запросу
13
Engine Control Unit Assy art. 60E-8591A-30-00
По запросу
14
Screw, Tapping art. 97780-60530-00
По запросу
15
Washer, Plate art. 90201-06M05-00
По запросу
16
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
17
Collar art. 90387-06119-00
По запросу
18
Clamp art. 90464-99003-00
По запросу
19
Rectifier & Regulator Assy art. 6D3-81960-01-00
По запросу
20
Screw, Tapping art. 97780-60430-00
По запросу
21
Plate, Coupler art. 60E-87179-00-00
По запросу
22
Screw, Tapping art. 97780-60116-00
По запросу
23
Cover, Terminal art. 60E-81916-00-00
По запросу
24
Gasket art. 60E-82533-00-00
По запросу
25
Screw, Oval Head art. 98780-05020-00
По запросу
26
Mark 3 art. 6B6-83623-00-00
По запросу
27
Clamp art. 90465-13M97-00
По запросу
28
Clamp art. 90464-50002-00
По запросу
29
Label, Caution 7 art. 60E-83627-00-00
По запросу
30
Starter Relay Assy art. 6B6-81940-00-00
По запросу
31
Screw, With Washer art. 90159-06008-00
По запросу
32
Wire, Minus Lead art. 6D3-82116-00-00
По запросу
33
Wire, Lead art. 60E-82117-10-00
По запросу
34
Cover, Lead Wire art. 66V-82119-00-00
По запросу
35
Wire, Lead art. 60E-82117-20-00
По запросу
36
Cover, Lead Wire art. 66V-82119-00-00
По запросу
37
Relay Assy art. 60E-81950-00-00
По запросу
38
Screw, Tapping art. 97780-60520-00
По запросу
39
Wire Harness Assy 1 art. 99999-03768-00
По запросу
40
Предохранитель 3А art. 67F-82151-30-00
По запросу
41
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
42
Switch Assy art. 60E-8259E-00-00
По запросу
43
Screw, Tapping art. 97780-60520-00
По запросу
