модель 2007 года
- Модель FX
- Код модели FX1000AF

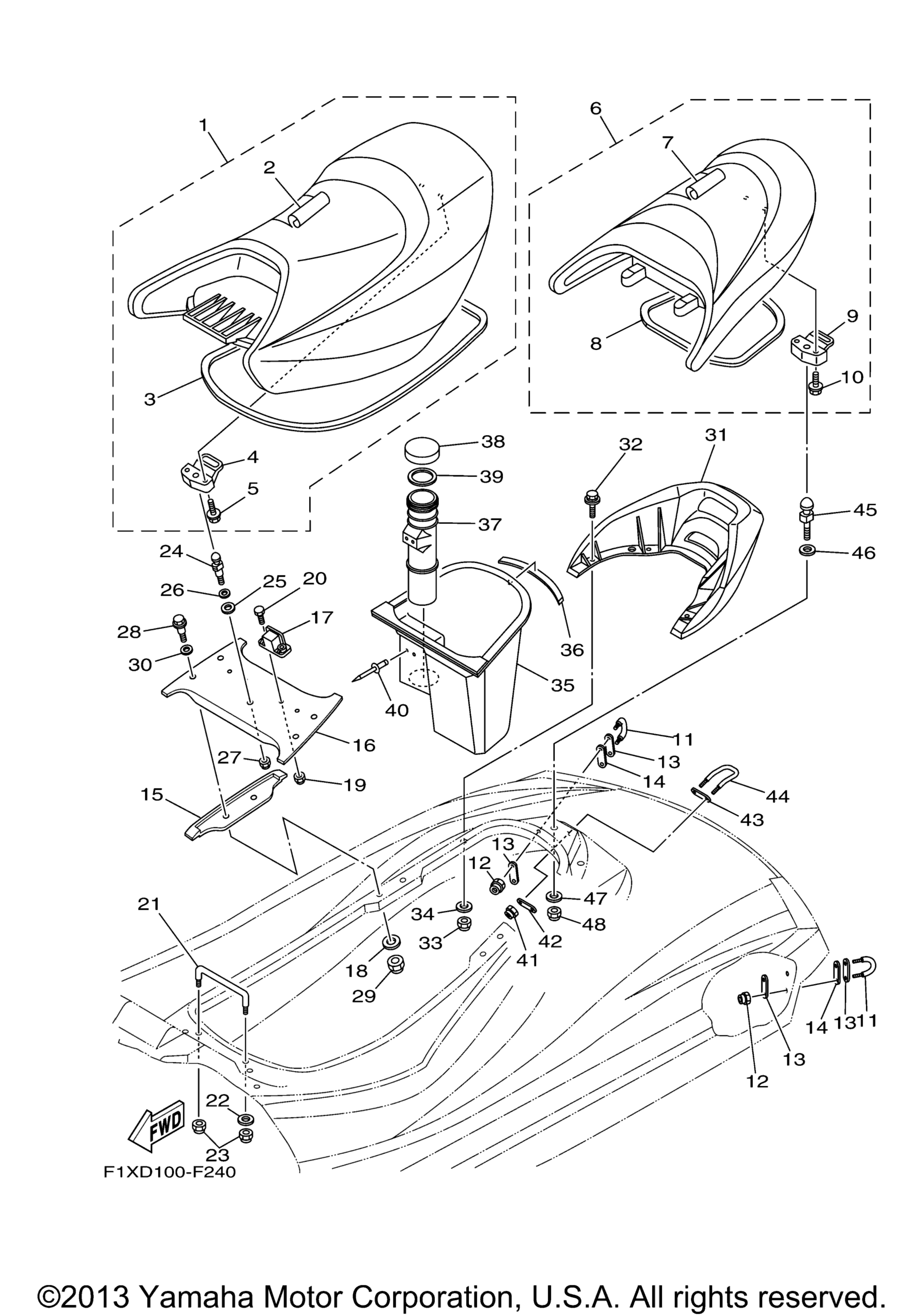

Схема сиденья Under Locker для FX1000AF
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy SILVER art. F1S-U371A-70-00
По запросу
2
. Cover, Seat 1 SILVER art. F1S-U371B-70-00
По запросу
3
. Packing art. F1B-U2664-00-00
По запросу
4
. Seat Lock Assy art. F1B-U3850-02-00
По запросу
5
. Bolt, With Washer art. 90119-06808-00
По запросу
6
Single Seat Assy SILVER art. F1S-U372A-30-00
По запросу
7
. Cover, Seat SILVER art. F1S-U372B-30-00
По запросу
8
. Packing 5 art. F1B-U266D-00-00
По запросу
9
. Seat Lock Assy art. F1B-U3850-02-00
По запросу
10
. Bolt, With Washer art. 90119-06808-00
По запросу
11
Stern Eye art. F1K-61628-00-00
По запросу
12
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
13
Plate A art. GP7-U4953-10-00
По запросу
14
Packing art. F1B-U1653-03-00
По запросу
15
Packing art. F1X-U1653-00-00
По запросу
16
Beam, Deck 1 art. F1B-U8952-01-00
По запросу
17
Stay, Seat 2 art. GU2-6378D-02-00
По запросу
18
Washer art. 9299R-08200-00
По запросу
19
Nut, Nylon art. 9572R-06300-00
По запросу
20
Bolt art. 90101-069U0-00
По запросу
21
Stay, Seat 1 art. F0X-6378C-00-00
По запросу
22
Washer, Plate art. 90201-099U3-00
По запросу
23
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
24
Pin art. F1B-U3774-00-00
По запросу
25
Packing 1 art. F0X-6375E-00-00
По запросу
26
Washer, Plain art. 92990-12200-00
По запросу
27
Nut, Flange art. 9572R-10300-00
По запросу
28
Bolt art. F1B-U2624-00-00
По запросу
29
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
30
Washer art. 9299R-10200-00
По запросу
31
Grip, Hand YAMAHA BLACK art. F1S-U271B-01-00
По запросу
32
Bolt, With Washer art. 90119-08907-00
По запросу
33
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
34
Washer art. 9299R-08200-00
По запросу
35
Locker, Under 2 art. F1B-U4742-01-00
По запросу
36
Packing, 6 art. F0X-U266E-01-00
По запросу
37
Box, Fire Extinguisher art. F0X-U5983-01-00
По запросу
38
Cap, Case art. EW2-U5912-01-00
По запросу
39
Packing, Case art. EW2-U5913-01-00
По запросу
40
Rivet, Blind art. F3J-U516R-00-00
По запросу
41
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
42
Plate A art. GP7-U4953-10-00
По запросу
43
Plate A art. GP7-U4953-10-00
По запросу
44
Ski Tows art. F1B-U1629-00-00
По запросу
45
Pin art. GH1-U3774-00-00
По запросу
46
Washer, Plate art. 90201-109U6-00
По запросу
47
Washer art. 9299R-10200-00
По запросу
48
Nut, Flange art. 9572R-10300-00
По запросу
