модель 2007 года
- Модель FX
- Код модели FX1000AF

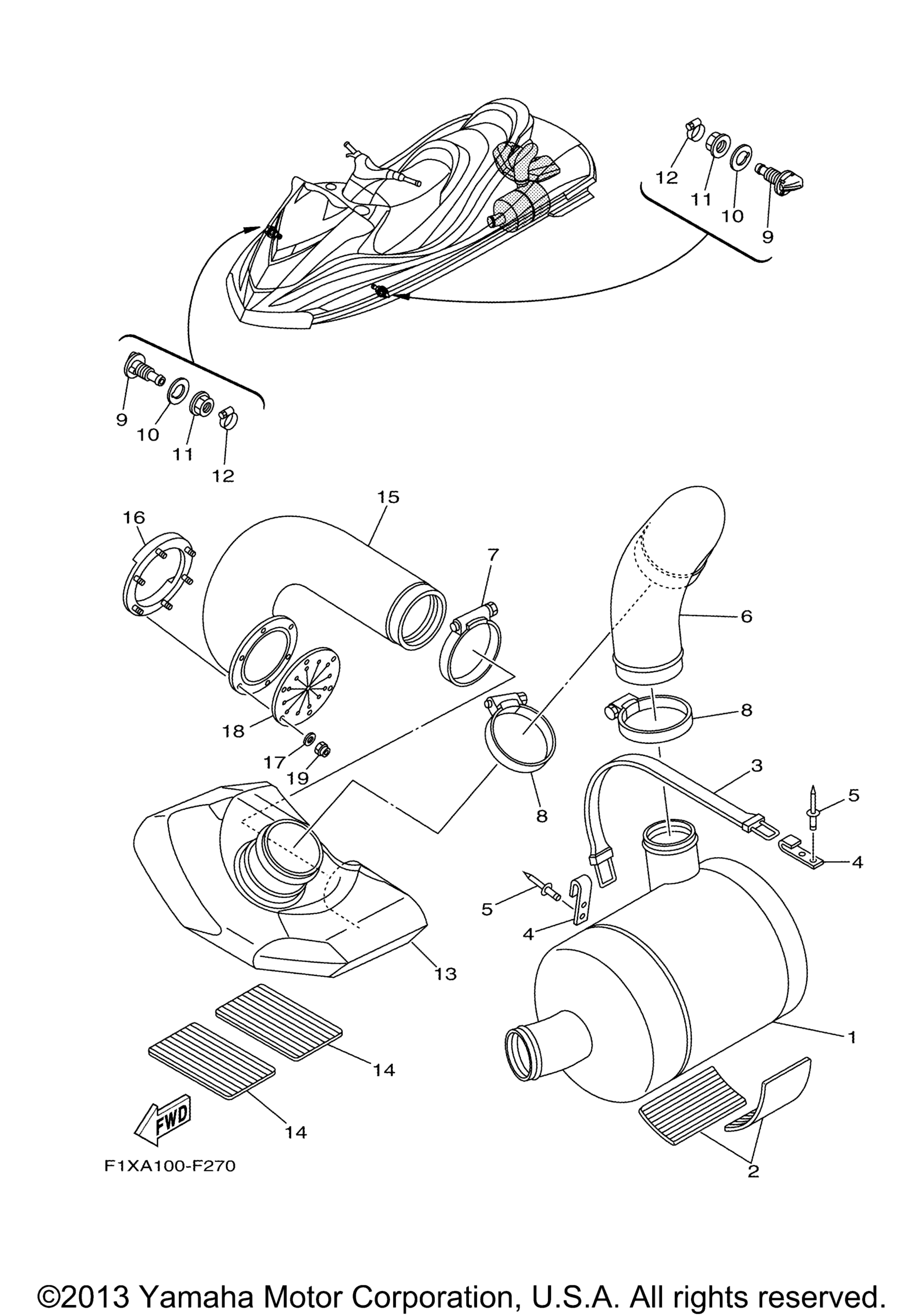

Схема выхлопной системы 3 для FX1000AF
Схема
Детали
Номер
Наименование детали
Цена
1
Water Lock Comp art. F1X-U7550-00-00
По запросу
2
Pad, Battery art. F1S-U8221-00-00
По запросу
3
Band, Fuel Tank art. EW2-67821-00-00
По запросу
4
Hook A art. GA7-65772-00-00
По запросу
5
Rivet, Blind art. 90267-48938-00
По запросу
6
Hose, Exhaust art. F1B-U7555-02-00
По запросу
7
Band, Hose 95 art. 90601-195UD-00
По запросу
8
Hose Clamp Assy art. 90450-99801-00
По запросу
9
Pilot, Water art. F1B-6753B-00-00
По запросу
10
Gasket art. F1B-67564-00-00
По запросу
11
Nut art. F0X-62733-00-00
По запросу
12
Band, Hose 18 art. 90601-118UF-00
По запросу
13
Tank, Water art. F0X-U4261-13-00
По запросу
14
Pad, Battery art. F1S-U8221-00-00
По запросу
15
Hose, Exhaust 3 art. F1B-U758D-03-00
По запросу
16
Plate art. F1S-U757B-01-00
По запросу
17
Washer art. 9299R-06200-00
По запросу
18
Valve, Exhaust art. F1B-U751G-10-00
По запросу
19
Nut, Nylon art. 9572R-06300-00
По запросу
