модель 2007 года
- Модель FX
- Код модели FX1000AF

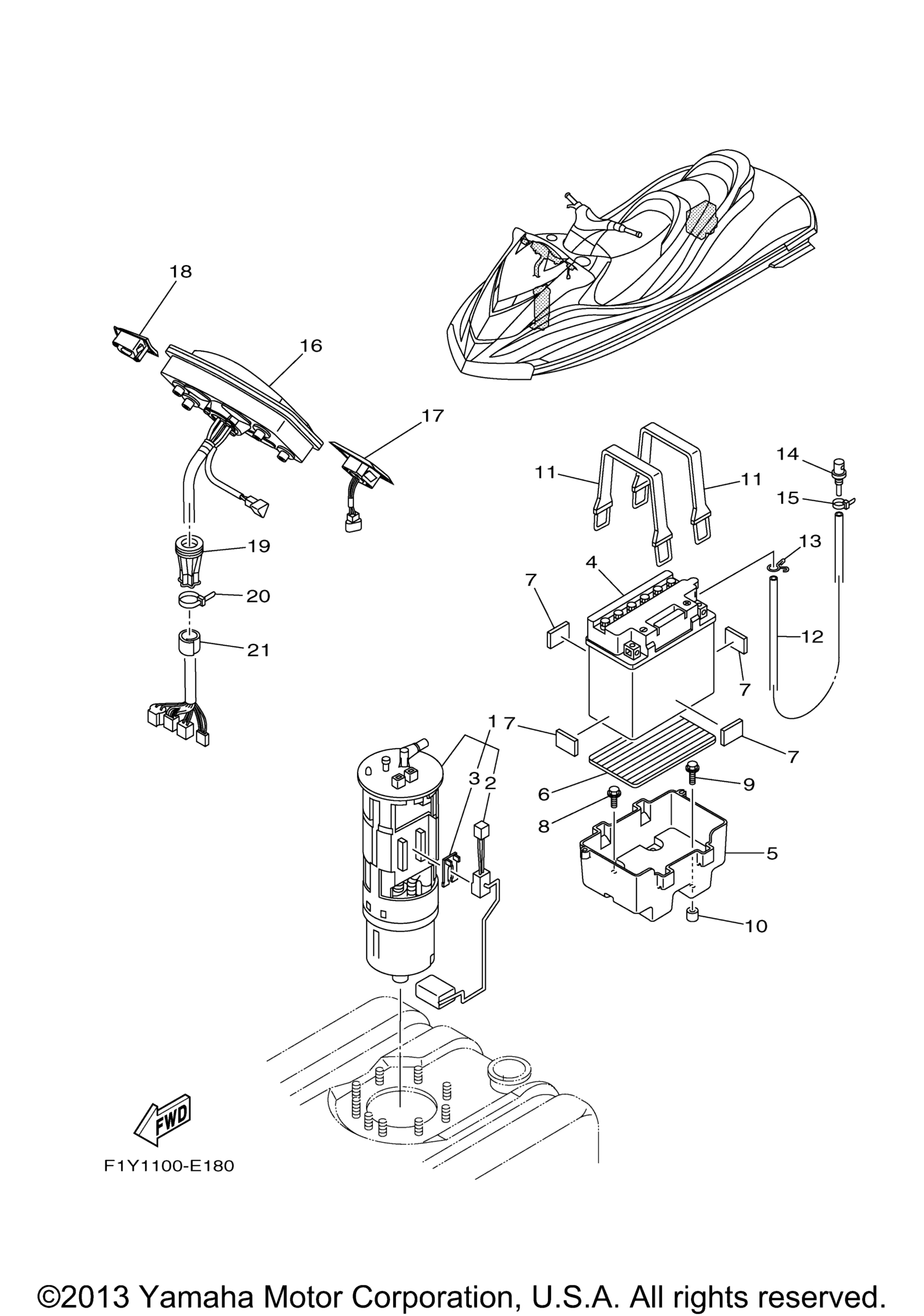

Схема электрооборудования 3 для FX1000AF
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 60E-13907-0X-00
По запросу
2
. Fuel Sender Assy art. 60E-682E0-00-00
По запросу
3
. Damper, Stopper art. 60E-82556-00-00
По запросу
4
Battery Assy (Yb16cl-B) YUASA art. EU0-82110-08-00
По запросу
5
Case, Battery art. GP7-U8211-00-00
По запросу
6
Pad, Battery art. F1S-U8221-00-00
По запросу
7
Pad, Battery 2 art. EU0-U8221-31-00
По запросу
8
Bolt, With Washer art. 90119-069US-00
По запросу
9
Bolt, With Washer art. 90119-06820-00
По запросу
10
Plate, Battery art. F1B-6821G-01-00
По запросу
11
Band, Battery 1 art. EU0-U821D-00-00
По запросу
12
Hose, Air Vent art. F0D-U785G-10-00
По запросу
13
Clip art. 90467-089U1-00
По запросу
14
Nipple art. GJ3-6215F-00-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Meter Assy art. F1Y-6820A-12-00
По запросу
17
Switch Assy art. F1X-68090-00-00
По запросу
18
Panel art. F1Y-68322-00-00
По запросу
19
Grommet art. F3J-U822E-01-00
По запросу
20
Зажим Yamaha art. 90464-32801-00
По запросу
21
Packing, Hose 2 art. GJ1-U7578-12-00
По запросу
