модель 2007 года
- Модель VX
- Код модели WaveRunner VX (VX1100F)

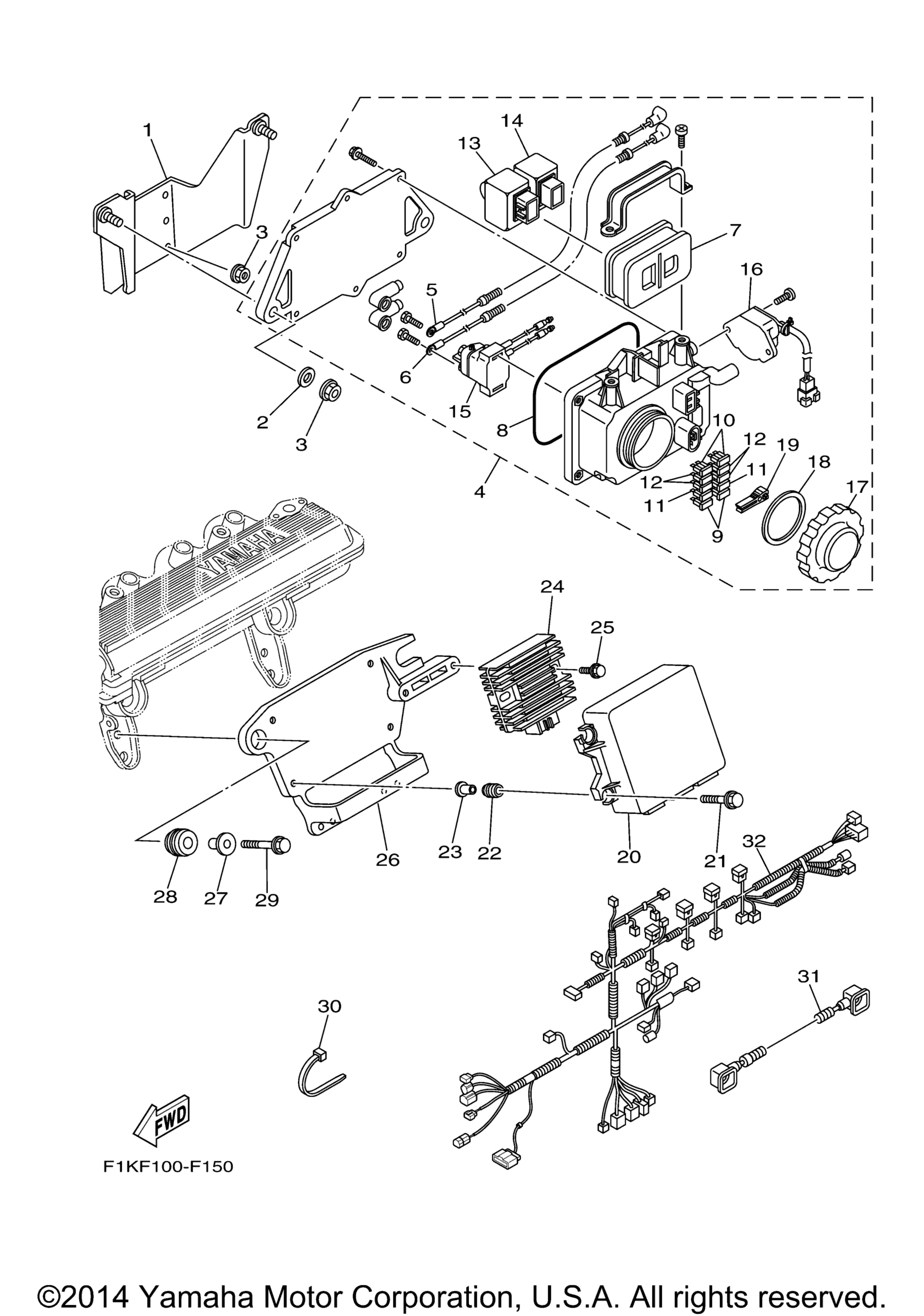

Схема электрооборудования 1 для WaveRunner VX (VX1100F)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Electric Box art. F1K-U815D-00-00
По запросу
2
Washer, Plate art. 90201-099U3-00
По запросу
3
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
4
Fuse Box Assy art. 6BU-82170-00-00
По запросу
5
. Wire, Plus Lead art. 6D3-82115-00-00
По запросу
6
. .Wire, Lead art. 6D3-82117-00-00
По запросу
7
. .Damper art. 6D3-82157-00-00
По запросу
8
. .Gasket, Terminal art. 6D3-81921-00-00
По запросу
9
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
10
. .Fuse (30A) art. 5JJ-82151-60-00
По запросу
11
Предохранитель 3А art. 67F-82151-30-00
По запросу
12
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
13
. Relay Assy art. 60E-81950-00-00
По запросу
14
. Relay Assy art. 68V-81950-00-00
По запросу
15
. .Starter Relay Assy art. 6B6-81940-00-00
По запросу
16
. Switch Assy art. 60E-8259E-00-00
По запросу
17
. .Cap art. 66V-8132W-00-00
По запросу
18
. .Gasket art. 66V-81844-00-00
По запросу
19
. .Puller, Fuse art. 67F-2812A-00-00
По запросу
20
Engine Control Unit Assy art. 6D3-8591A-00-00
По запросу
21
Bolt, With Washer art. 90119-06311-00
По запросу
22
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
23
Collar art. 90387-06119-00
По запросу
24
Rectifier & Regulator Assy art. 6S8-81960-00-00
По запросу
25
Bolt, With Washer art. 90119-06311-00
По запросу
26
Bracket, Unit art. 6D3-85991-01-00
По запросу
27
Collar art. 90387-08M37-00
По запросу
28
Grommet art. 90480-22M15-00
По запросу
29
Bolt, With Washer art. 90119-08187-00
По запросу
30
Clamp art. 90464-35132-00
По запросу
31
Wire, Minus Lead art. 6D3-82116-00-00
По запросу
32
Wire Harness Assy 1 art. 6D3-8259L-04-00
По запросу
Другие схемы модели
Электрооборудование 1
