модель 2007 года
- Модель VX
- Код модели WaveRunner VX (VX1100F)

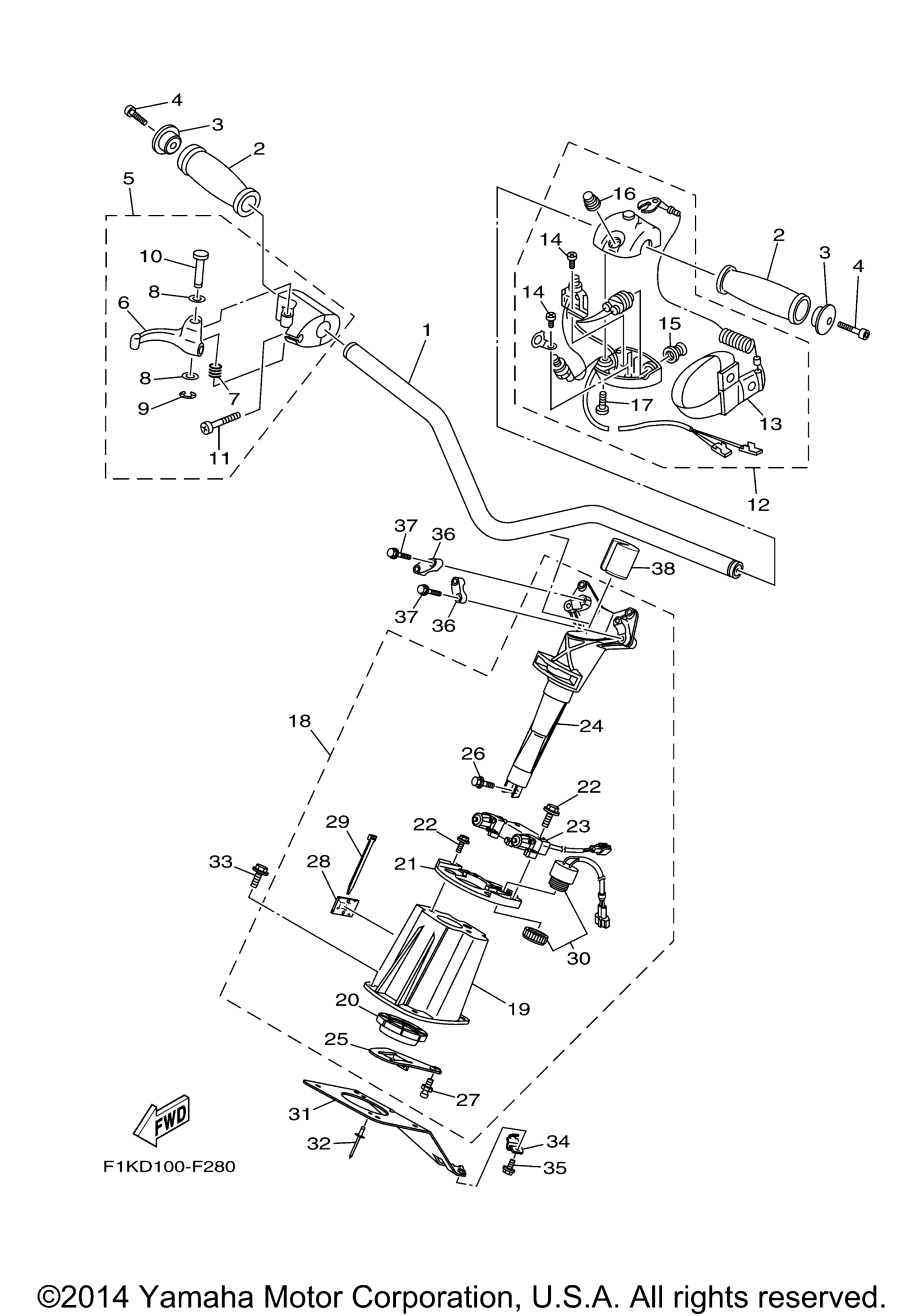

Схема рулевого управления 1 для WaveRunner VX (VX1100F)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F2N-U1552-00-00
По запросу
2
Grip, Handle art. GP7-U155D-01-00
По запросу
3
Grip, End art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. .Screw, Pan Head art. 98580-05525-00
По запросу
12
Switch Box Assy art. FK7-68310-07-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. .Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Column Comp art. F2X-61400-14-00
По запросу
19
. .Housing Assy art. F1K-6152M-00-00
По запросу
20
. Seal, Rubber art. F1K-U143C-00-00
По запросу
21
. Spacer, Bracket art. F1K-U146H-01-00
По запросу
22
. Bolt, With Washer art. 90119-08826-00
По запросу
23
. Sensor Assy art. F1B-68303-10-00
По запросу
24
. Column, Steering art. F1K-U1541-02-00
По запросу
25
. Arm, Steering art. F1K-U151B-02-00
По запросу
26
. Bolt, With Washer art. 90119-08826-00
По запросу
27
. Stud, Joint Ball art. GH3-U146E-00-00
По запросу
28
. Base, Clamp art. 90600-900U6-00
По запросу
29
. Band art. 90601-200U1-00
По запросу
30
. .Buzzer art. F1S-68341-00-00
По запросу
31
Bracket, Stopper Cable art. F1K-U1467-01-00
По запросу
32
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
33
Bolt, With Washer art. 90119-08870-00
По запросу
34
Stopper, Cable art. F1K-U1468-03-00
По запросу
35
Bolt, With Washer art. 90119-06830-00
По запросу
36
Holder, Handle Upper art. EU0-23814-31-00
По запросу
37
Bolt, With Washer art. 90119-089U1-00
По запросу
38
Plug art. F1K-U1949-00-00
По запросу
