модель 2007 года
- Модель VX
- Код модели WaveRunner VX (VX1100F)

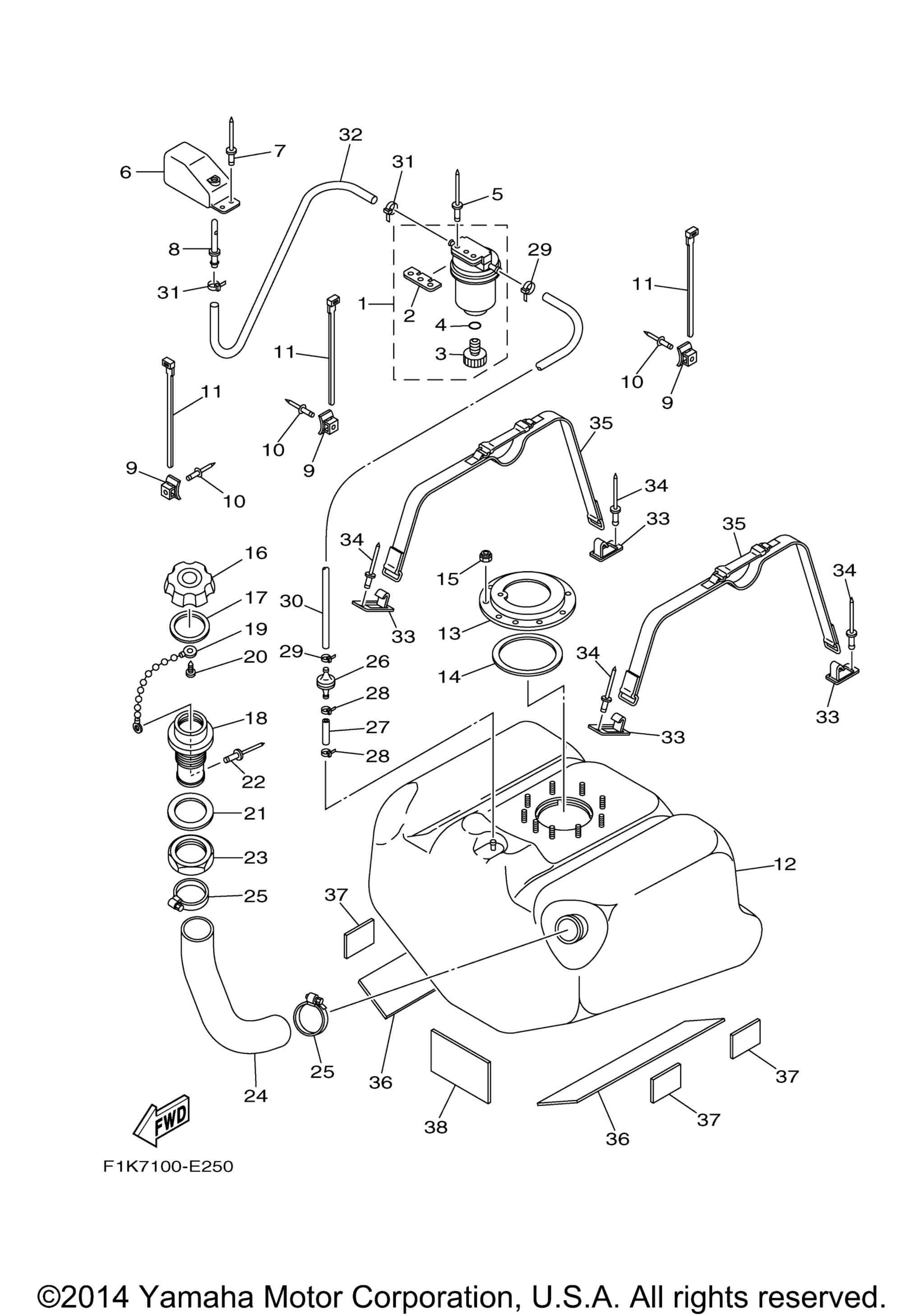

Схема топливного бака для WaveRunner VX (VX1100F)
Схема
Детали
Номер
Наименование детали
Цена
1
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
2
. .Plate, Filter art. EW2-62142-00-00
По запросу
3
. .Plug, Drain art. 70R-24543-00-00
По запросу
4
. .O-Ring art. 70R-24489-00-00
По запросу
5
Rivet, Blind art. 90267-489U2-00
По запросу
6
Socket, Ventilation art. GP7-62159-02-00
По запросу
7
Rivet, Blind art. 90267-489U6-00
По запросу
8
Pipe, Ventilation art. F1G-62149-00-00
По запросу
9
Clamp Comp art. 90600-91736-00
По запросу
10
Rivet, Blind art. 90267-489U6-00
По запросу
11
Зажим Yamaha art. 90464-32801-00
По запросу
12
Tank, Fuel art. F1K-U7711-02-00
По запросу
13
Ring art. F1B-U7773-00-00
По запросу
14
Прокладка Yamaha art. F1B-67747-00-00
По запросу
15
Nut, Nylon art. 9572R-06300-00
По запросу
16
Cap, Fuel Filler PURW art. GP7-U7831-01-00
По запросу
17
Packing art. GP7-U7832-01-00
По запросу
18
Socket art. GP7-U7833-00-00
По запросу
19
Chain Ball art. GP7-U7835-00-00
По запросу
20
Tapping Screw art. 90169-049U1-00
По запросу
21
Packing Fuel Filler art. GP7-U7834-00-00
По запросу
22
Rivet, Blind art. 90267-329UR-00
По запросу
23
Nut, Fuel Filler art. GP7-U783F-00-00
По запросу
24
Hose art. F1K-U7844-01-00
По запросу
25
Band, Hose 55 art. 90601-155U4-00
По запросу
26
Check Valve art. EU0-67767-31-00
По запросу
27
Hose, Air Vent 3 art. GP7-U785H-00-00
По запросу
28
Хомут Yamaha art. 90465-10098-00
от 368 ₽
29
Хомут Yamaha art. 90465-10098-00
от 368 ₽
30
Hose, Air Vent art. F1K-U785G-00-00
По запросу
31
Хомут Yamaha art. 90465-10098-00
от 368 ₽
32
Hose, Air Vent 3 art. F0D-U7856-10-00
По запросу
33
Hook A art. F1K-U5772-01-00
По запросу
34
Rivet,Blind art. 90267-48938-00
По запросу
35
Belt, Tank 1 art. F1K-67743-00-00
По запросу
36
Mat 1 art. F1K-U759B-00-00
По запросу
37
Mat 2 art. F1B-U759C-00-00
По запросу
38
Pad, Battery art. F1S-U8221-00-00
По запросу
