модель 2007 года
- Модель VX
- Код модели WaveRunner VX (VX1100F)

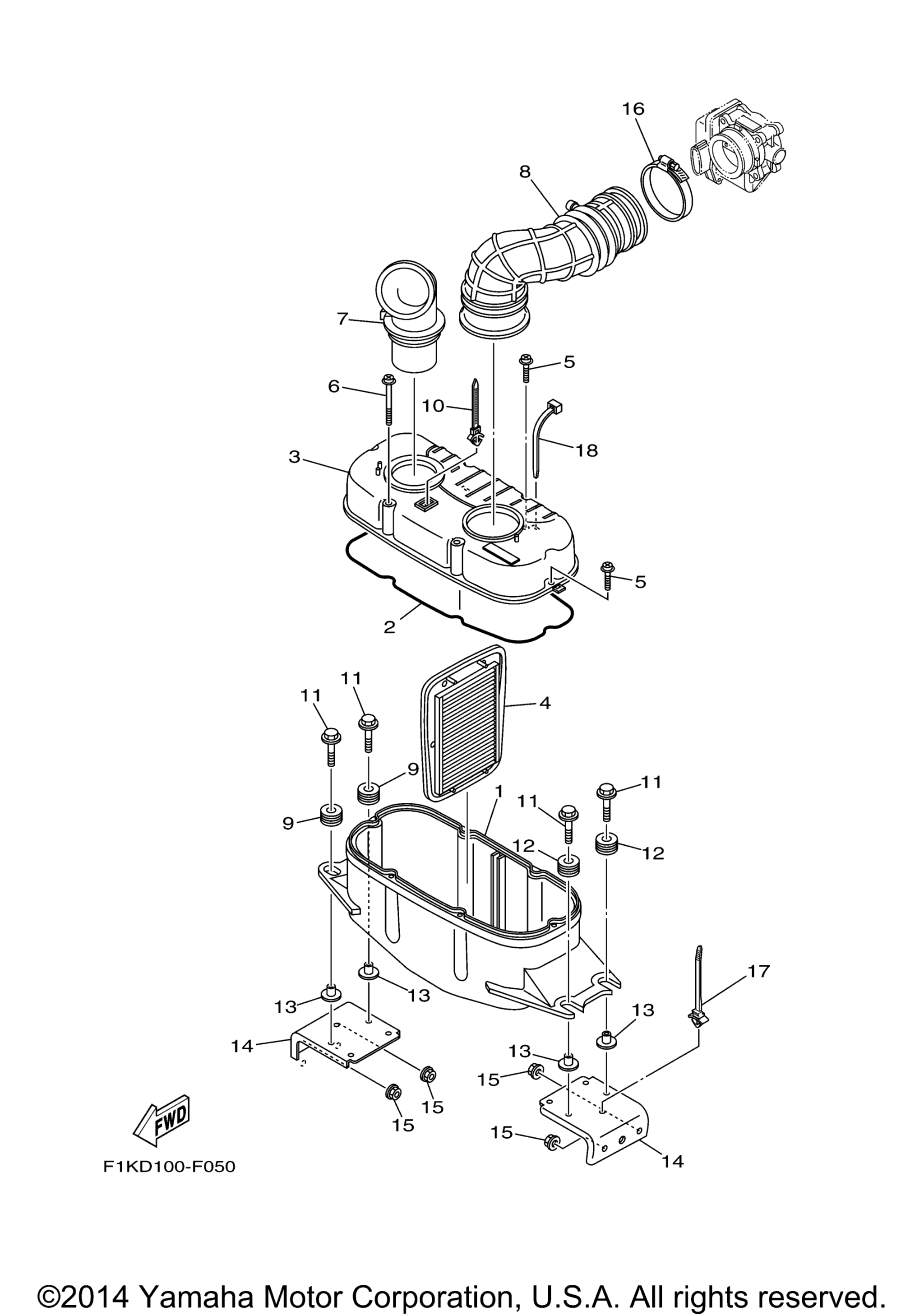

Схема впускной системы для WaveRunner VX (VX1100F)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 6D3-14411-01-00
По запросу
2
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
3
Case, Air Cleaner 2 art. 6D3-14421-03-00
По запросу
4
Element, Air Cleaner art. 6D3-14451-00-00
По запросу
5
Screw, With Washer art. 90159-05013-00
По запросу
6
Screw, With Washer art. 90159-05014-00
По запросу
7
Duct art. 6D3-14437-00-00
По запросу
8
Pipe art. 6D3-14419-01-00
По запросу
9
Grommet art. 90480-22M15-00
По запросу
10
Хомут с фиксатором art. 90464-10112-00
По запросу
11
Bolt, With Washer art. 90119-08187-00
По запросу
12
Grommet art. 90480-22M15-00
По запросу
13
Collar art. 90387-08M37-00
По запросу
14
Bracket 2 art. F1K-U8572-02-00
По запросу
15
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
16
Band, Hose 75 art. 90601-175UR-00
По запросу
17
Clamp art. 90464-38800-00
По запросу
18
Clamp art. 90464-40825-00
По запросу
