модель 2000 года
- Модель GL1500
- Код модели GL1500SE A

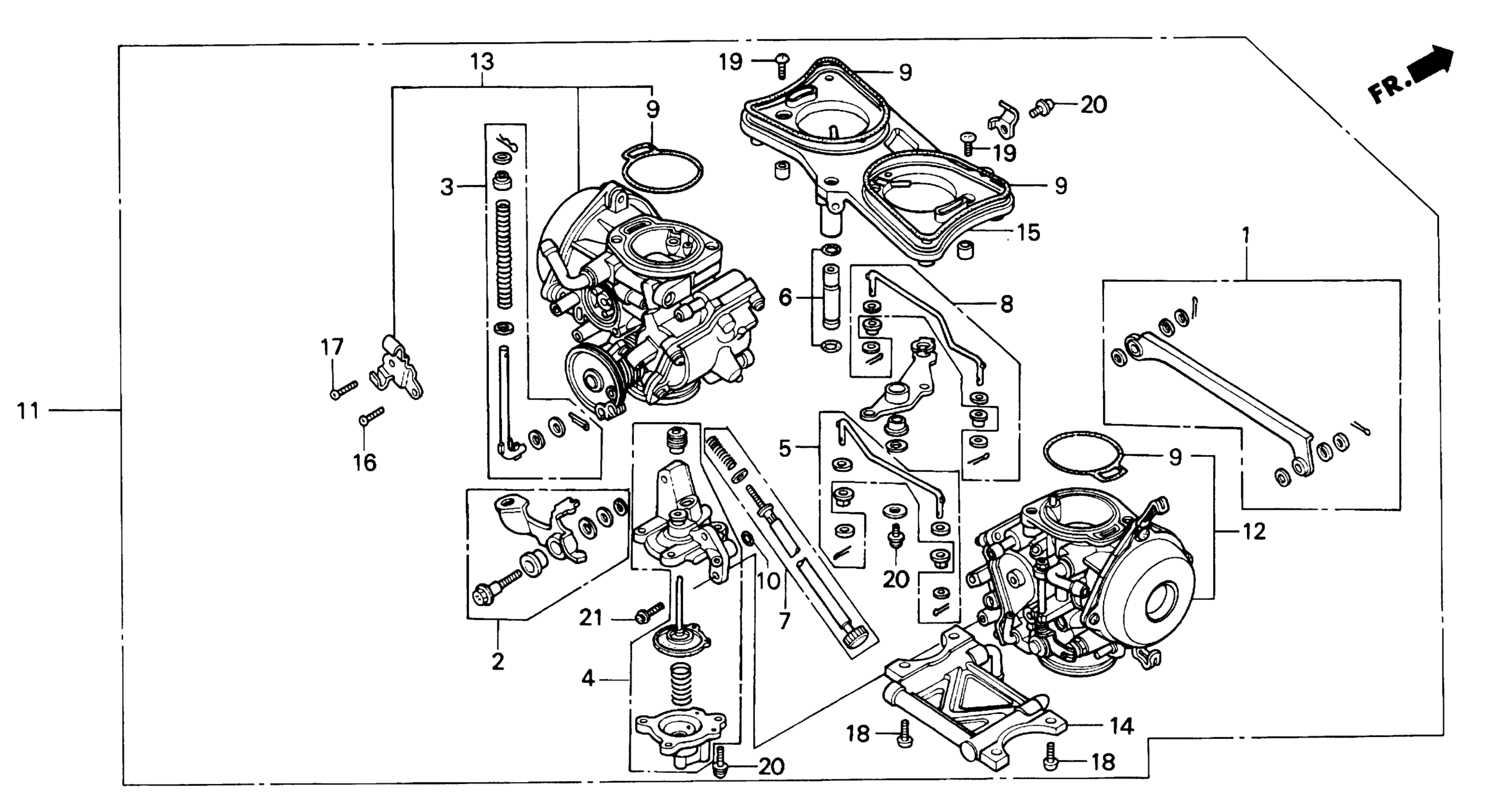

Схема карбюратора ASSY. для GL1500SE A
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER SET, LINK art. 16017-MAM-000
По запросу
2
ARM SET, PUMP art. 16018-MN5-004
По запросу
3
ROD SET, PUMP art. 16019-MAM-000
По запросу
4
DIAPHRAGM SET art. 16021-MAM-A80
По запросу
5
ROD SET, STARTER art. 16025-MAM-000
По запросу
6
JOINT SET, FUEL art. 16026-MAM-000
По запросу
7
SCREW SET art. 16028-MAM-000
По запросу
8
ROD SET, STARTER art. 16035-MAM-000
По запросу
9
GASKET B SET art. 16040-MY4-000
По запросу
10
O-RING (1.9X2.8) art. 16075-GHB-770
По запросу
11
CARBURETOR ASSY. (VDGWE D) art. 16100-MAM-A80
По запросу
12
CARBURETOR ASSY., R. art. 16101-MAM-A80
По запросу
13
CARBURETOR ASSY., L. art. 16102-MAM-A80
По запросу
14
PLATE, STAY art. 16119-MN5-004
По запросу
15
BASE, AIR CLEANER art. 16188-MT8-000
По запросу
16
SCREW, PAN (4X12) art. 93500-04012-0H
По запросу
17
SCREW, PAN (5X12) art. 93500-05012-0A
По запросу
18
SCREW, PAN (6X14) art. 93500-06014-0A
По запросу
19
SCREW, PAN (6X16) art. 93500-06016-0A
По запросу
20
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
21
SCREW-WASHER (5X14) art. 93892-05014-00
По запросу
Другие схемы модели
Карбюратор ASSY.
