модель 2000 года
- Модель GL1500
- Код модели GL1500SE A

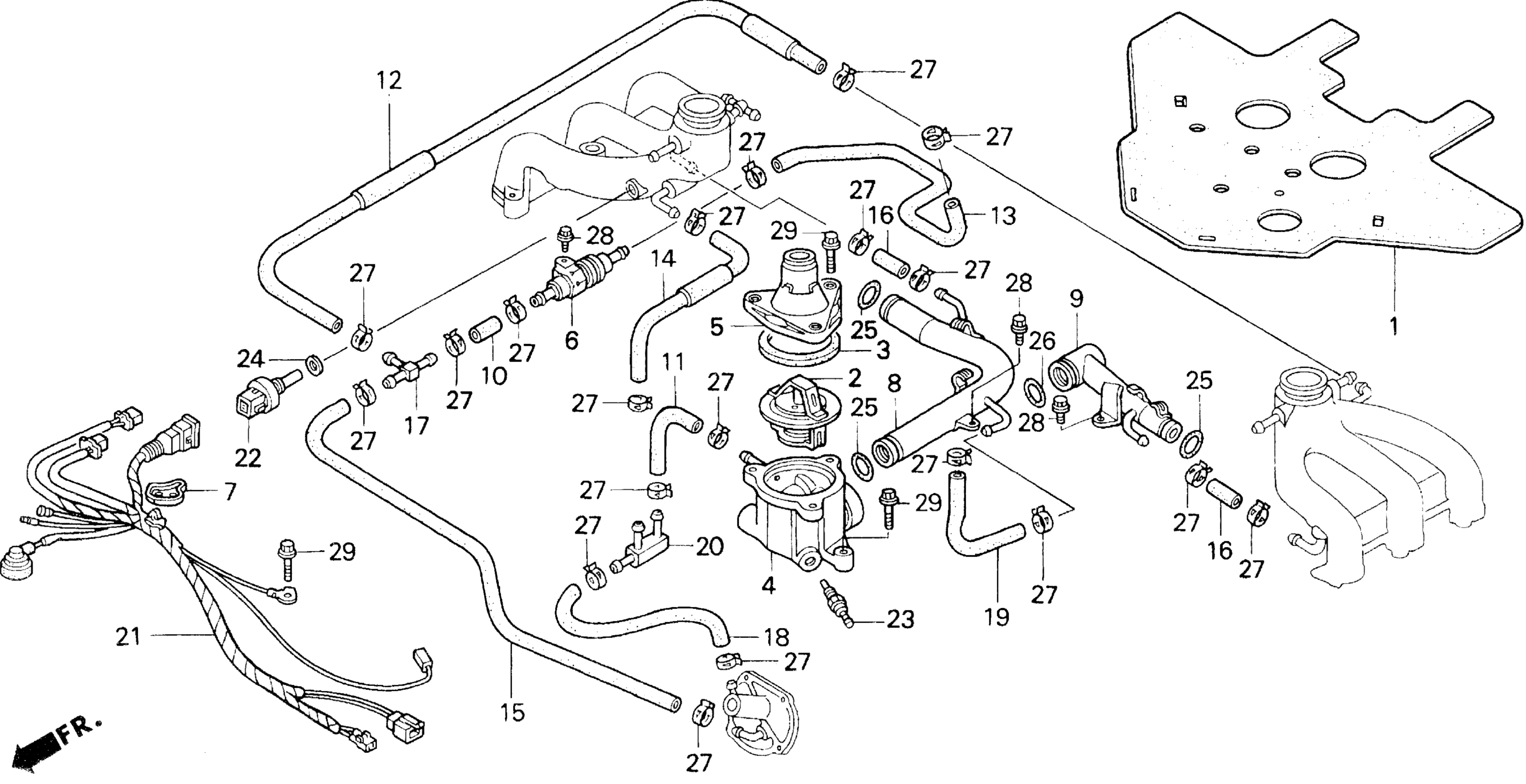

Схема системы охлаждения Pipe для GL1500SE A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, ENGINE HEAT GUARD art. 19050-MT2-010
По запросу
2
THERMOSTAT UNIT art. 19300-611-005
По запросу
3
RUBBER, THERMOSTAT art. 19305-MCA-A00
По запросу
4
CASE, THERMOSTAT art. 19310-MT8-010
По запросу
5
COVER, THERMOSTAT art. 19320-MN5-000
По запросу
6
VALVE, THERMAL CARBURETOR COOLANT art. 19330-MZ3-621
По запросу
7
STAY, WIRE HARNESS art. 19333-MN5-000
По запросу
8
PIPE, R. WATER OUTLET art. 19422-MAM-A60
По запросу
9
PIPE, L. WATER OUTLET art. 19423-MAM-A60
По запросу
10
TUBE, WATER (A) art. 19511-MY4-000
По запросу
11
TUBE, WATER (B) art. 19512-MT8-000
По запросу
12
TUBE, WATER (C) art. 19513-MY4-000
По запросу
13
TUBE D, WATER art. 19514-MN5-000
По запросу
14
TUBE, WATER (E) art. 19515-MY4-000
По запросу
15
TUBE, WATER (F) art. 19516-MY4-000
По запросу
16
TUBE H, WATER art. 19517-MT8-000
По запросу
17
JOINT, THREE WAY art. 19518-MN5-010
По запросу
18
HOSE, WATER (G) art. 19521-MY4-000
По запросу
19
TUBE, WATER (J) art. 19522-MY4-000
По запросу
20
JOINT, THREE WAY (D) art. 19525-MT8-000
По запросу
21
SUB-HARNESS, ENGINE art. 32104-MT8-000
По запросу
22
ENGINE COOLANT TEMPERATURE SENSOR art. 36151-MT8-003
По запросу
23
THERMO UNIT (DENSO) art. 37750-PC1-004
По запросу
24
WASHER, SPECIAL (12MM) art. 90454-MC7-000
По запросу
25
SEAL, WATER PIPE (22.5MM) art. 91315-MAH-003
По запросу
26
SEAL, WATER PIPE (25.7MM) art. 91316-MZ0-003
По запросу
27
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
28
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
29
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
