модель 2000 года
- Модель GL1500
- Код модели GL1500SE A

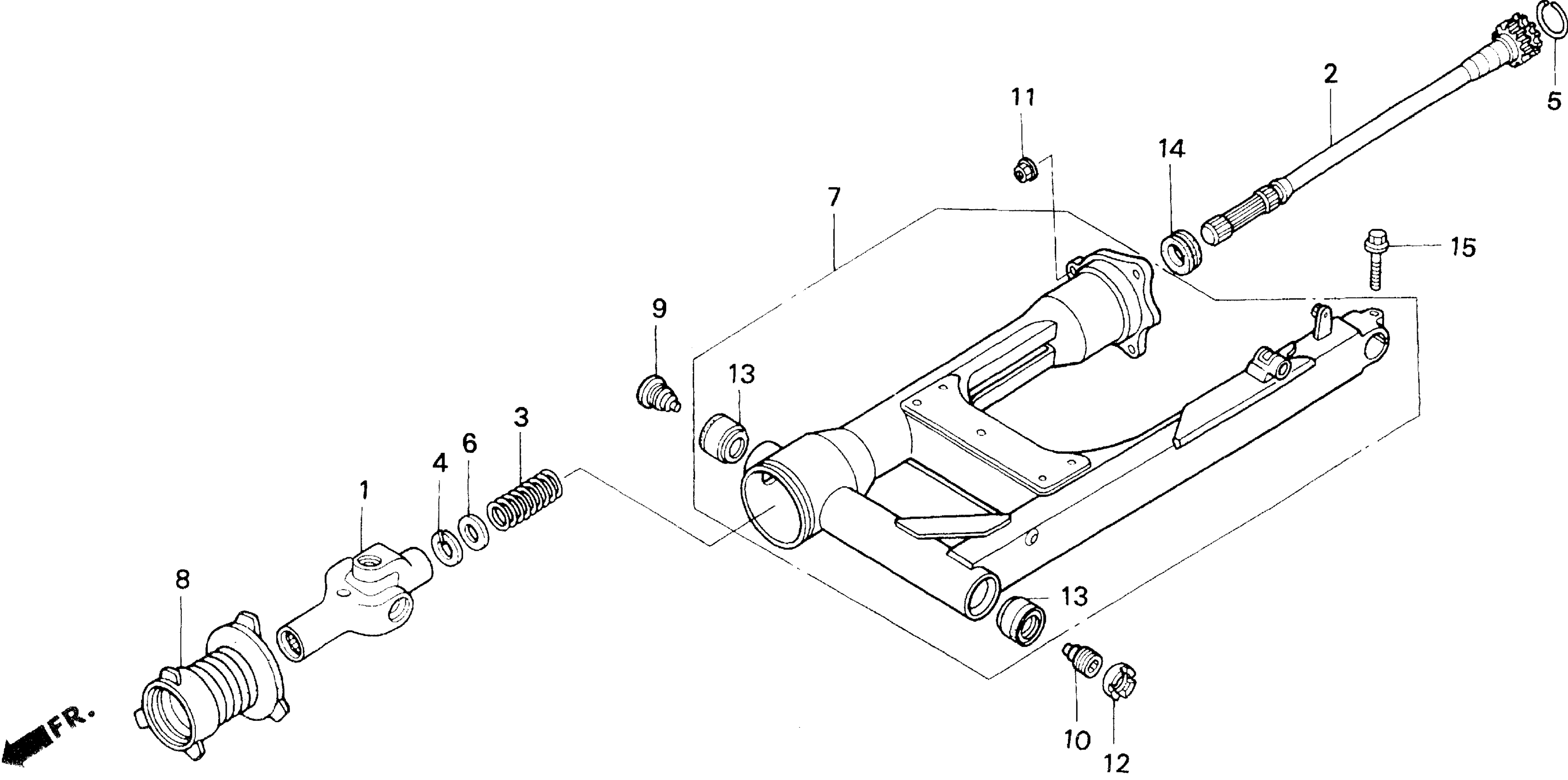

Схема маятниковая вилки для GL1500SE A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MZ0-A00
По запросу
2
SHAFT, PROPELLER art. 40201-MAM-A60
По запросу
3
SPRING, PROPELLER SHAFT art. 40215-MN5-000
По запросу
4
CIRCLIP art. 40219-MG9-000
По запросу
5
RING, STOPPER art. 40221-MB0-000
По запросу
6
STOPPER, PROPELLER SHAFT SPRING art. 40222-MN5-000
По запросу
7
SWINGARM ASSY., RR. art. 52100-MAM-L40
По запросу
8
BOOT, JOINT art. 52104-MN5-000
По запросу
9
BOLT, R. SWINGARM PIVOT art. 90121-MAM-L40
По запросу
10
BOLT, L. SWINGARM PIVOT art. 90122-MAM-L40
По запросу
11
NUT, HEX. (10MM) art. 90308-357-000
По запросу
12
NUT, SWINGARM PIVOT LOCK art. 90355-469-000
По запросу
13
BEARING, TAPER ROLLER (17X40X13.25) (KOYO) art. 91066-HA7-672
По запросу
14
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
15
BOLT, FLANGE (8X32) art. 95701-08032-00
По запросу
