модель 2000 года
- Модель GL1500
- Код модели GL1500SE A

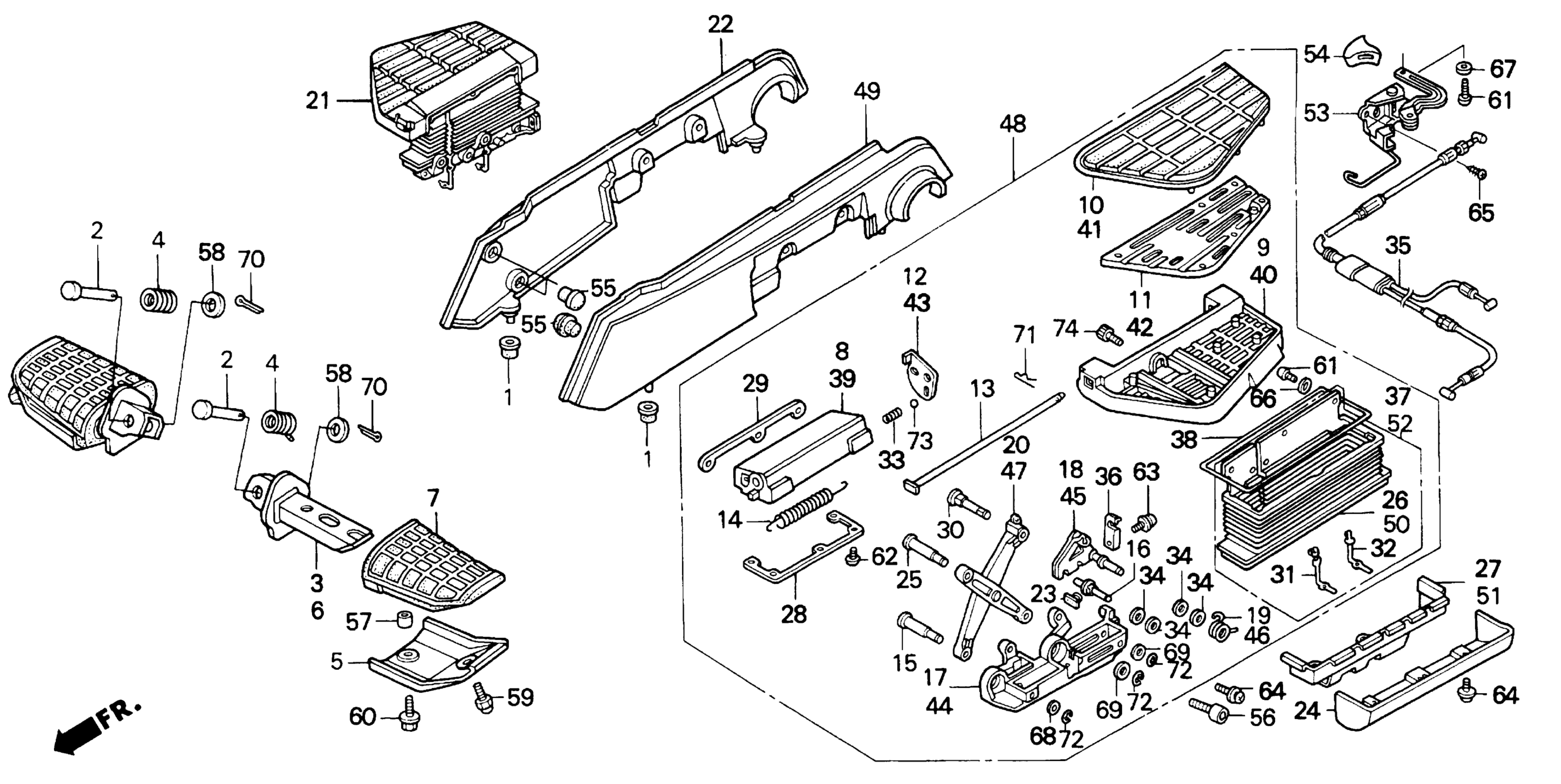

Схема подножка для GL1500SE A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, RADIATOR MOUNTING art. 19113-MB1-870
По запросу
2
PIN, STEP PIVOT art. 50603-MN5-000
По запросу
3
BAR, R. STEP art. 50612-MT2-000
По запросу
4
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
5
COVER, STEP (LOWER) art. 50619-MN5-000
По запросу
6
BAR, L. STEP art. 50642-MT2-000
По запросу
7
RUBBER, MAIN STEP art. 50661-MN5-000
По запросу
8
HOLDER, R. PILLION STEP art. 50715-MT8-771
По запросу
9
PLATE, R. PILLION STEP art. 50716-MT8-771
По запросу
10
RUBBER, R. PILLION STEP art. 50718-MN5-000
По запросу
11
PLATE, R. FOOT art. 50719-MN5-000
По запросу
12
PLATE, R. PILLION STEP CLICK art. 50720-MT8-770
По запросу
13
PIN, PILLION STEP art. 50721-MT8-770
По запросу
14
SPRING, ADJUSTER art. 50722-MT8-770
По запросу
15
PIN (6MM) (A) art. 50723-MT8-770
По запросу
16
PIN (6MM) (B) art. 50724-MT8-770
По запросу
17
BRACKET, R. PILLION STEP art. 50725-MT8-771
По запросу
18
ARM, R. STOPPER art. 50726-MT8-770
По запросу
19
SPRING, R. STOPPER ARM art. 50727-MT8-770
По запросу
20
LINK, R. PILLION STEP art. 50729-MAM-A10
По запросу
21
STEP ASSY., R. ADJUSTABLE PILLION art. 50730-MAM-A10
По запросу
22
COVER, R. PILLION STEP HOLDER art. 50731-MW5-770
По запросу
23
RUBBER, STOPPER art. 50732-MT8-770
По запросу
24
COVER, PILLION STEP BRACKET art. 50733-MT8-770
По запросу
25
PIN (C) art. 50734-MT8-770
По запросу
26
COVER, R. PILLION STEP LINK art. 50735-MT8-771
По запросу
27
HOOK, R. LINK COVER SETTING art. 50736-MT8-770
По запросу
28
PLATE, LINK COVER art. 50737-MT8-770
По запросу
29
PLATE B, R. LINK COVER SETTING art. 50739-MT8-770
По запросу
30
PIN (D) art. 50741-MT8-770
По запросу
31
HOOK A, LINK COVER art. 50742-MT8-770
По запросу
32
HOOK B, LINK COVER art. 50743-MT8-770
По запросу
33
SPRING, PILLION STEP ADJUST CLICK art. 50746-MT8-770
По запросу
34
WASHER, THRUST (8MM) art. 50747-MT8-770
По запросу
35
CABLE, PILLION STEP ADJUSTING art. 50750-MT8-770
По запросу
36
STAY, CABLE art. 50751-MT8-770
По запросу
37
COVER ASSY., R. PILLION STEP art. 50755-MT8-770
По запросу
38
RING, LINK COVER art. 50756-MT8-770
По запросу
39
HOLDER, L. PILLION STEP art. 50815-MT8-771
По запросу
40
PLATE, L. PILLION STEP art. 50816-MT8-771
По запросу
41
RUBBER, L. PILLION STEP art. 50818-MN5-000
По запросу
42
PLATE, L. FOOT art. 50819-MN5-000
По запросу
43
PLATE, L. PILLION STEP CLICK art. 50820-MT8-770
По запросу
44
BRACKET, L. PILLION STEP art. 50825-MT8-771
По запросу
45
ARM, L. STOPPER art. 50826-MT8-770
По запросу
46
SPRING, L. STOPPER ARM art. 50827-MT8-770
По запросу
47
LINK, L. PILLION STEP art. 50829-MAM-A10
По запросу
48
STEP ASSY., L. ADJUSTABLE PILLION art. 50830-MAM-A10
По запросу
49
COVER, L. PILLION STEP HOLDER art. 50831-MW5-770
По запросу
50
COVER, L. PILLION STEP LINK art. 50835-MT8-771
По запросу
51
HOOK, L. LINK COVER SETTING art. 50836-MT8-770
По запросу
52
COVER ASSY., L. PILLION STEP art. 50855-MT8-770
По запросу
53
LEVER, PILLION STEP REMOTE art. 74882-MT8-771
По запросу
54
KNOB, PILLION STEP REMOTE LEVER art. 74885-MAM-D80
По запросу
55
CAP, RR. BUMPER art. 84103-443-611
По запросу
56
BOLT, SOCKET art. 90109-MB0-000
По запросу
57
COLLAR, RR. SPLASH GUARD art. 90325-197-000
По запросу
58
WASHER (8MM) art. 90451-KAF-000
По запросу
59
BOLT, CAP (6X8) art. 92501-06008-0B
По запросу
60
BOLT-WASHER (6X20) art. 93403-06020-00
По запросу
61
SCREW, PAN (3X6) art. 93500-03006-0A
По запросу
62
SCREW, PAN (3X8) art. 93500-03008-0A
По запросу
63
SCREW-WASHER (5X10) art. 93891-05010-07
По запросу
64
SCREW-WASHER (5X10) art. 93891-05010-08
По запросу
65
SCREW, TAPPING (4X16) art. 93903-24420
По запросу
66
WASHER, PLAIN (3MM) art. 94101-03000
По запросу
67
WASHER, PLAIN (3MM) art. 94101-03700
По запросу
68
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
69
WASHER, PLAIN (8MM) art. 94102-08800
По запросу
70
PIN, SPLIT (1.6X15) art. 94201-16250
По запросу
71
PIN, LOCK (8MM) art. 94251-08000
По запросу
72
E-RING (5MM) art. 94540-05018
По запросу
73
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
74
BOLT, SOCKET (6X16) art. 96600-06016-08
По запросу
