модель 2000 года
- Модель VT1100
- Код модели VT1100C3 AC

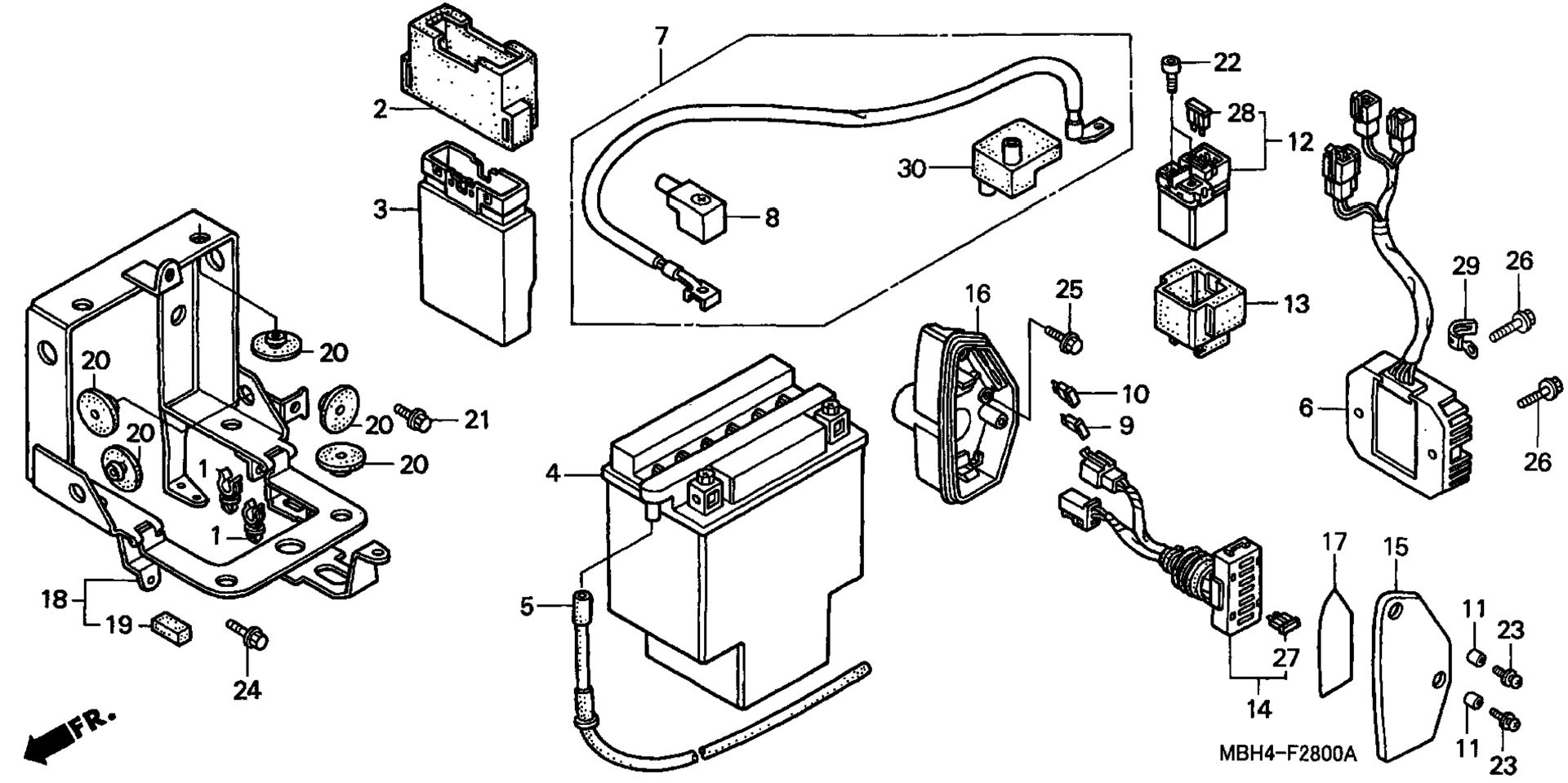

Схема аккумулятора (1) для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, THROTTLE WIRE art. 17938-SE0-941
По запросу
2
CUSHION, SPARK UNIT art. 30405-MT6-000
По запросу
3
MODULE, IGNITION CONTROL (CDI) art. 30410-MBH-671
По запросу
4
BATTERY (HYB16A-AB) (YUASA) art. 31500-ME9-677AH
По запросу
5
TUBE, BATTERY BREATHER art. 31502-MAH-010
По запросу
6
RECTIFIER ASSY., REGULATOR art. 31600-MAA-A01
По запросу
7
CABLE, BATTERY STARTER art. 32401-MBC-000
По запросу
8
COVER, BATTERY TERMINAL art. 32412-MAH-000
По запросу
9
FUSE (F10) (LITTEL) art. 98200-31000
По запросу
10
FUSE, BLADE (30A) art. 98200-33000
По запросу
11
COLLAR, FR. TURN SIGNAL art. 33609-GK4-620
По запросу
12
SWITCH ASSY., STARTER MAGNETIC art. 35850-MT4-003
По запросу
13
RUBBER, SHOCK art. 35856-KBG-007
По запросу
14
PLATE ASSY., FUSE art. 38200-MBH-003
По запросу
15
COVER, FUSE BOX art. 38210-MM8-000
По запросу
16
PLATE, FUSE BOX art. 38211-MM8-000
По запросу
17
LABEL, FUSE art. 38215-MBH-670
По запросу
18
BOX, BATTERY art. 50320-MAH-A80
По запросу
19
RUBBER art. 61313-GJ1-000
По запросу
20
RUBBER, BATTERY BOX art. 83618-323-000
По запросу
21
BOLT, SPECIAL (6X12) art. 90014-PC0-000
По запросу
22
BOLT, SOCKET (5X9) art. 90111-MR5-000
По запросу
23
SCREW-WASHER (5X12) art. 93891-05012-07
По запросу
24
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
25
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
26
BOLT, FLANGE (6X28) art. 95701-06028-08
По запросу
27
FUSE, BLADE (10A) art. 98200-31000
По запросу
28
FUSE, BLADE (30A) art. 98200-33000
По запросу
29
CLIP, WIRE HARNESS art. 91405-MG1-000
По запросу
30
COVER, STARTER MAGNETIC TERMINAL art. 32406-MZ5-000
По запросу
