модель 2000 года
- Модель VT1100
- Код модели VT1100C3 AC

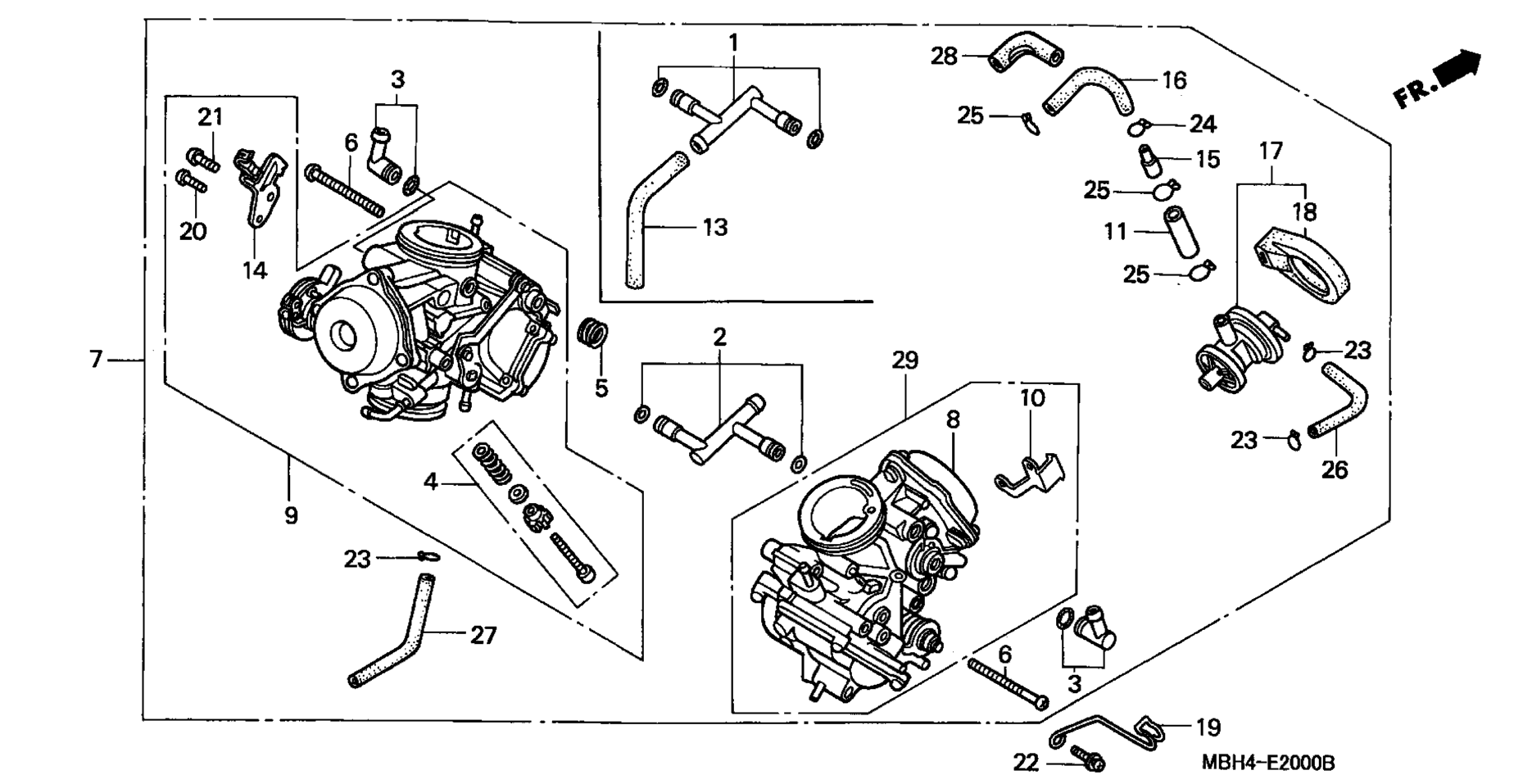

Схема карбюратора ASSY. для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
2
JOINT SET art. 16026-MAH-790
По запросу
3
JOINT SET art. 16026-MR1-004
По запросу
4
SCREW SET art. 16028-MAH-000
По запросу
5
SPRING art. 16053-ME9-672
По запросу
6
SCREW, PAN art. 16082-ME9-671
По запросу
7
CARBURETOR ASSY. (VDKLA A) art. 16100-MBH-770
По запросу
8
CARBURETOR ASSY., FR. art. 16101-MBH-770
По запросу
9
CARBURETOR ASSY., RR. art. 16102-MBH-770
По запросу
10
STAY, PLATE art. 16119-MAH-790
По запросу
11
TUBE art. 16143-MG8-791
По запросу
14
STAY, WIRE art. 16169-MM9-621
По запросу
15
JOINT art. 16180-MG8-791
По запросу
16
TUBE art. 16199-MBH-770
По запросу
17
VALVE ASSY., EVAP EMISSION CARB AIR VENT CONTROL art. 17300-MAH-791
По запросу
18
RUBBER, MOUNTING art. 17305-MJ4-771
По запросу
19
CLAMP, IGNITION WIRE art. 30701-MAH-000
По запросу
20
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
21
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
22
SCREW-WASHER (5X10) art. 93893-05010-08
По запросу
23
CLIP, TUBE (B7) art. 95002-02079
По запросу
24
CLIP, TUBE (B10) art. 95002-02109
По запросу
25
CLIP, TUBE (B12.5) art. 95002-02139
По запросу
26
BULK HOSE, VACUUM (3.5X8000) (3.5X115) art. 95005-35008-10M
По запросу
27
BULK HOSE, VACUUM (3.5X8000) (3.5X315) art. 95005-35008-10M
По запросу
