модель 2000 года
- Модель VT1100
- Код модели VT1100C3 AC

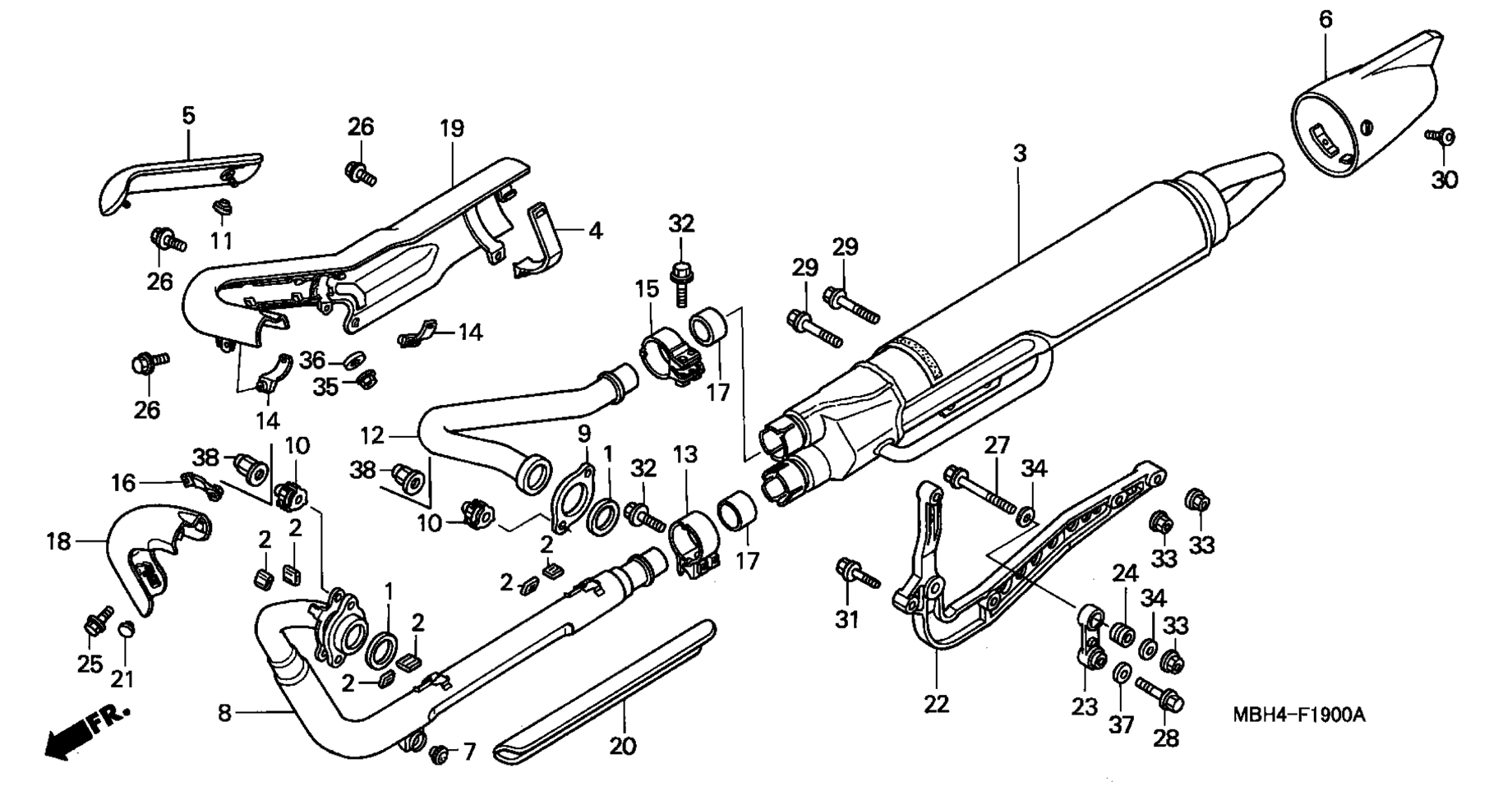

Схема глушителя для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, EX. PIPE art. 18291-MR5-801
По запросу
2
RUBBER, PROTECTOR art. 18293-MN0-000
По запросу
3
MUFFLER art. 18305-MBH-671
По запросу
4
BAND, RR. EX. PIPE COVER art. 18314-MBH-003
По запросу
5
PROTECTOR, RR. EX. PIPE art. 18315-MAH-003
По запросу
6
TAILPIECE, R. art. 18316-MBH-003
По запросу
7
RUBBER, STOPPER art. 18319-MAH-000
По запросу
8
PIPE, FR. EX. art. 18320-MBH-003
По запросу
9
JOINT, EX. PIPE art. 18325-MAH-000
По запросу
10
NUT ASSY. (8MM) art. 18330-MAH-000
По запросу
11
GROMMET A, MUFFLER PROTECTOR art. 18366-GW8-670
По запросу
12
PIPE, RR. EX. art. 18370-MBH-003
По запросу
13
BAND, MUFFLER art. 18376-KG0-003
По запросу
14
BAND, EX. MUFFLER art. 18376-MAA-A01
По запросу
15
BAND B, MUFFLER art. 18377-MAA-A01
По запросу
16
BAND, RR. EX. PIPE COVER art. 18377-MAH-000
По запросу
17
Кольцо глушителя art. 18392-MBH-000
По запросу
18
COVER A, FR. EX. PIPE art. 18421-MAH-003
По запросу
19
COVER, RR. EX. PIPE art. 18422-MBH-003
По запросу
20
PROTECTOR, FR. EX. PIPE art. 18423-MBH-003
По запросу
21
GROMMET, MUFFLER COVER art. 18430-MAH-000
По запросу
22
BRACKET, MUFFLER art. 18455-MBH-000
По запросу
23
BRACKET B, MUFFLER art. 18460-MAH-000
По запросу
24
COLLAR, MUFFLER BRACKET art. 18461-MAH-000
По запросу
25
BOLT, FLANGE (6X16) (NSHF) art. 90004-GHB-630
По запросу
26
BOLT, FLANGE (6X25) (NSHF) art. 90004-GHB-670
По запросу
27
BOLT, FLANGE (8X80) art. 90011-KV3-680
По запросу
28
BOLT, UBS (8X36) art. 90031-752-000
По запросу
29
BOLT, FLANGE (8X40) art. 90103-KAB-670
По запросу
30
SCREW, PAN (6X10) art. 90105-MM4-000
По запросу
31
BOLT, FLANGE (8X32) art. 90109-MAH-000
По запросу
32
BOLT, FLANGE (8X35) art. 90161-ML7-000
По запросу
33
NUT, FLANGE (8MM) art. 90309-MR1-770
По запросу
34
WASHER, SPECIAL (28X8.5X4.0) art. 90435-611-000
По запросу
35
NUT-WASHER (5MM) art. 94070-05080
По запросу
36
WASHER, PLAIN (5MM) art. 94103-05800
По запросу
37
WASHER, PLAIN (8MM) art. 94103-08800
По запросу
