модель 2000 года
- Модель VT1100
- Код модели VT1100C3 AC

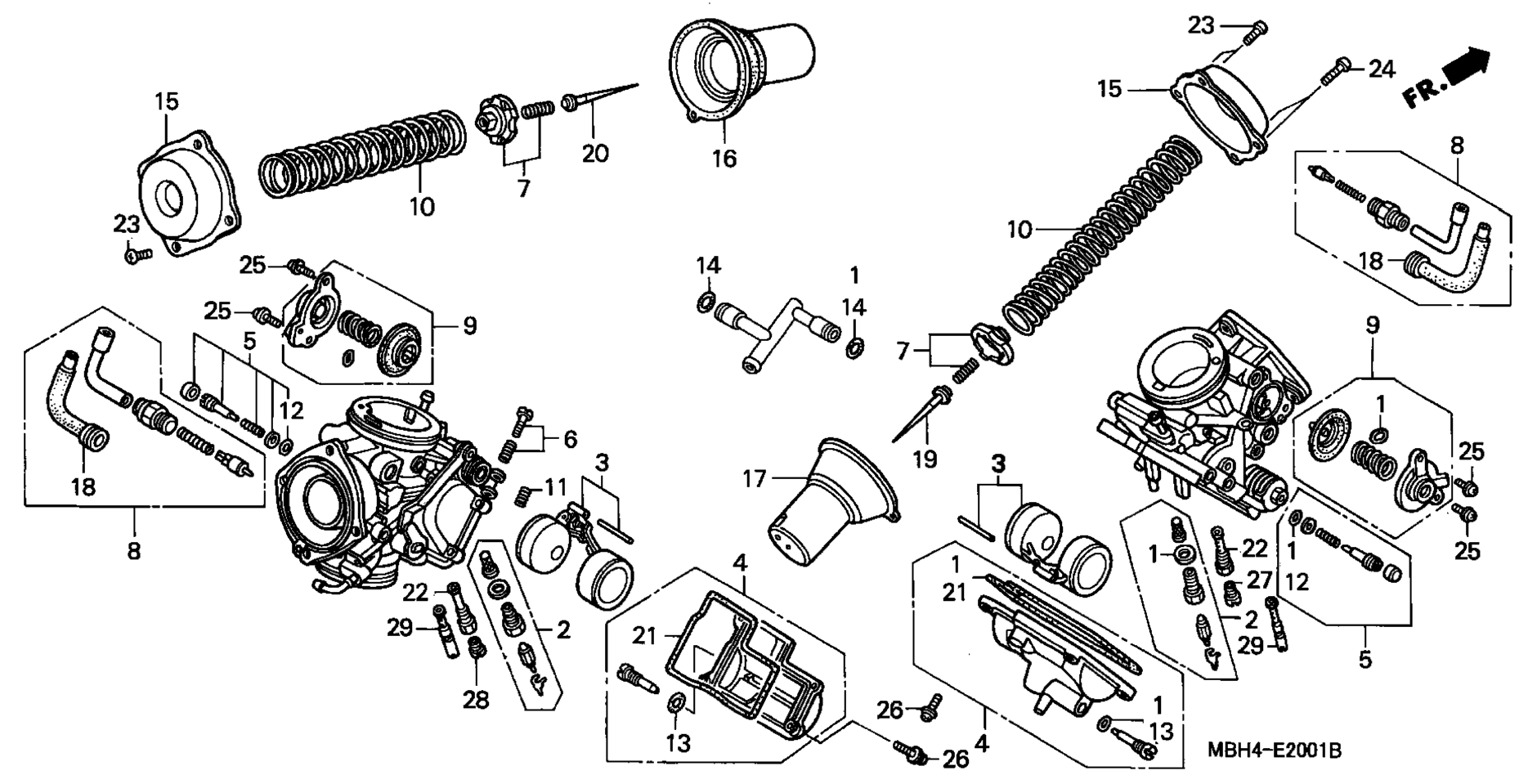

Схема карбюратора COMP. для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MBH-670
По запросу
2
VALVE SET, FLOAT art. 16011-MAH-000
По запросу
3
FLOAT SET art. 16013-MAH-000
По запросу
4
CHAMBER SET, FLOAT art. 16015-MAH-750
По запросу
5
SCREW SET art. 16016-MAH-670
По запросу
6
SCREW SET C art. 16029-MB0-671
По запросу
7
PLATE SET, VALVE art. 16037-MAK-000
По запросу
8
VALVE SET, STARTER art. 16046-MAA-610
По запросу
9
VALVE SET, AIR CUT art. 16048-MAH-610
По запросу
10
SPRING, COMPRESSION COIL art. 16050-MBH-670
По запросу
11
SPRING art. 16052-ME9-672
По запросу
12
O-RING (1.1X2.8) art. 16075-GHB-600
По запросу
13
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
14
O-RING (1.3X7.0) art. 16075-GHB-670
По запросу
15
TOP art. 16107-MM8-004
По запросу
16
PISTON, VACUUM art. 16111-MBH-670
По запросу
17
PISTON, VACUUM art. 16112-MBH-670
По запросу
18
CAP, CABLE SEALING art. 16118-ME9-671
По запросу
19
NEEDLE, JET art. 16131-MBH-670
По запросу
20
NEEDLE, JET art. 16151-MBC-670
По запросу
21
GASKET, FLOAT CHAMBER art. 16163-MAH-750
По запросу
22
HOLDER, NEEDLE JET art. 16165-MBH-670
По запросу
23
SCREW, PAN (4X10) art. 93500-04010-0A
По запросу
24
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
25
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
26
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
27
JET, MAIN (#180) art. 99101-MCK-1800
По запросу
28
JET (#185) art. 99101-MAA-1850
По запросу
29
JET, SLOW (#42) art. 99103-MV9-0420
По запросу
