модель 2003 года
- Модель CMX250
- Код модели CMX250C A

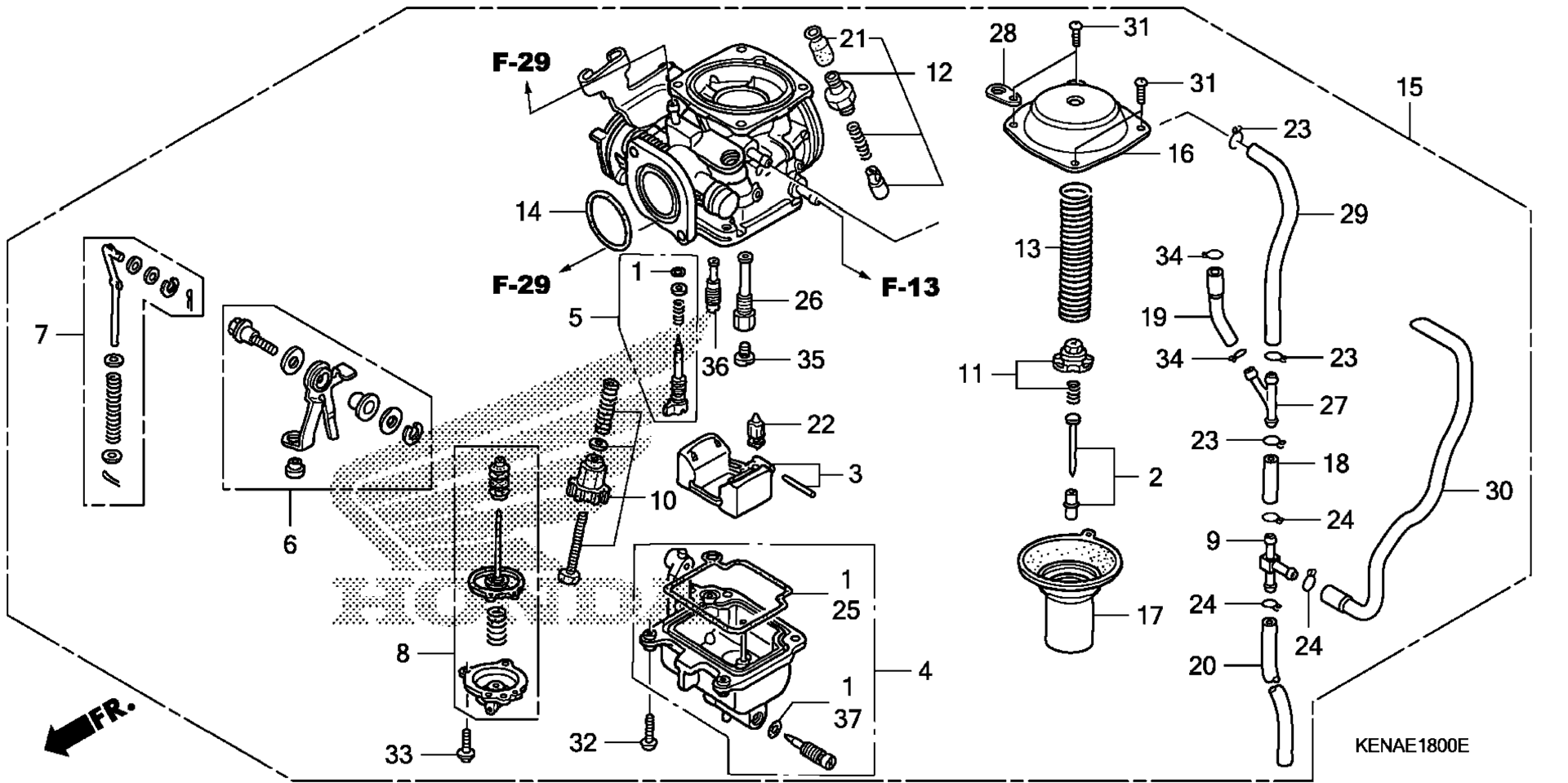

Схема карбюратора для CMX250C A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KEN-620
По запросу
2
NEEDLE SET, JET art. 16012-KEN-620
По запросу
3
FLOAT SET art. 16013-KR3-980
По запросу
4
CHAMBER SET, FLOAT art. 16015-KEN-620
По запросу
5
SCREW SET art. 16016-KEN-670
По запросу
6
LINK SET art. 16017-KEN-620
По запросу
7
ROD SET, PUMP art. 16019-K17-681
По запросу
8
DIAPHRAGM SET, PUMP art. 16021-KEN-620
По запросу
9
T-JOINT art. 16026-MN8-004
По запросу
10
SCREW SET art. 16028-KR3-980
По запросу
11
PLATE SET, VALVE art. 16037-KEN-620
По запросу
12
VALVE SET, STARTER art. 16046-KEN-620
По запросу
13
SPRING, COMPRESSION COIL art. 16050-KBG-770
По запросу
14
O-RING (2.4X29) art. 16075-GHB-B70
По запросу
15
CARBURETOR ASSY. (VE35C A) art. 16100-KEN-671
По запросу
16
TOP art. 16107-KW4-003
По запросу
17
PISTON, VACUUM art. 16111-KBG-770
По запросу
18
TUBE art. 16143-KBG-670
По запросу
19
TUBE art. 16143-KR3-751
По запросу
20
TUBE art. 16144-KBG-670
По запросу
21
CAP, CABLE SEALING art. 16148-KB1-921
По запросу
22
VALVE, FLOAT art. 16155-397-971
По запросу
23
CLIP, TUBE art. 16163-GHB-600
По запросу
24
CLIP, TUBE art. 16163-GHB-610
По запросу
25
GASKET, FLOAT CHAMBER art. 16163-HM7-700
По запросу
26
HOLDER, NEEDLE JET art. 16165-KBG-770
По запросу
27
JOINT art. 16180-ML6-671
По запросу
28
PLATE, SET art. 16186-KBG-670
По запросу
29
TUBE, OVERFLOW art. 16198-KBG-670
По запросу
30
TUBE art. 16198-KEN-670
По запросу
31
SCREW, PAN (4X8) art. 93500-04008-0A
По запросу
32
SCREW, PAN (4X14) art. 93500-04014-0A
По запросу
33
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
34
CLIP, TUBE (B8) art. 95002-02089
По запросу
35
JET, MAIN (#108) art. 99101-MAZ-1080
По запросу
36
JET, SLOW (#38) art. 99104-MAZ-0380
По запросу
