модель 2003 года
- Модель CMX250
- Код модели CMX250C A

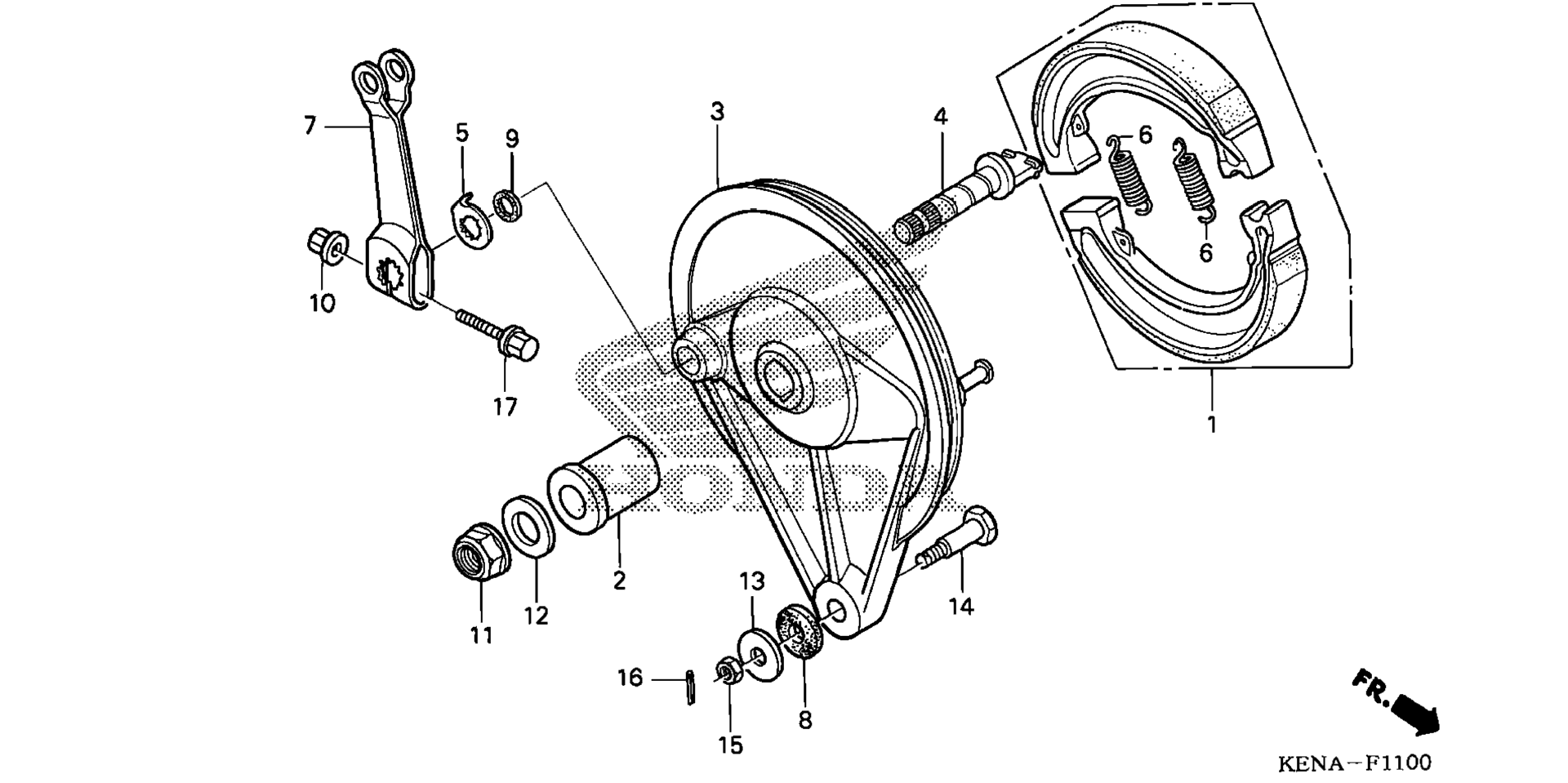

Схема задней части BRAKE PANEL для CMX250C A
Схема
Детали
Номер
Наименование детали
Цена
1
SHOE SET, BRAKE (JB) art. 06430-GBJ-742
По запросу
2
COLLAR, RR. BRAKE PANEL SIDE art. 42313-KR3-000
По запросу
3
PANEL, RR. BRAKE art. 43100-KR3-980
По запросу
4
CAM, RR. BRAKE art. 43141-KB4-003
По запросу
5
INDICATOR, RR. BRAKE art. 43145-KR3-980
По запросу
6
SPRING, BRAKE SHOE art. 43151-329-000
По запросу
7
ARM, RR. BRAKE art. 43410-KR3-000
По запросу
8
RUBBER, STOPPER ARM CUSHION art. 43434-286-000
По запросу
9
DUST SEAL, BRAKE CAM art. 45134-250-000
По запросу
10
NUT, U (6MM) art. 90301-473-003
По запросу
11
NUT, U (14MM) art. 90305-GE8-003
По запросу
12
WASHER, RR. AXLE art. 90504-KR3-000
По запросу
13
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
14
BOLT A, BRAKE STOPPER art. 92811-10000
По запросу
15
NUT, HEX. (8MM) art. 94001-08000-0S
По запросу
16
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
17
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
