модель 2003 года
- Модель CMX250
- Код модели CMX250C A

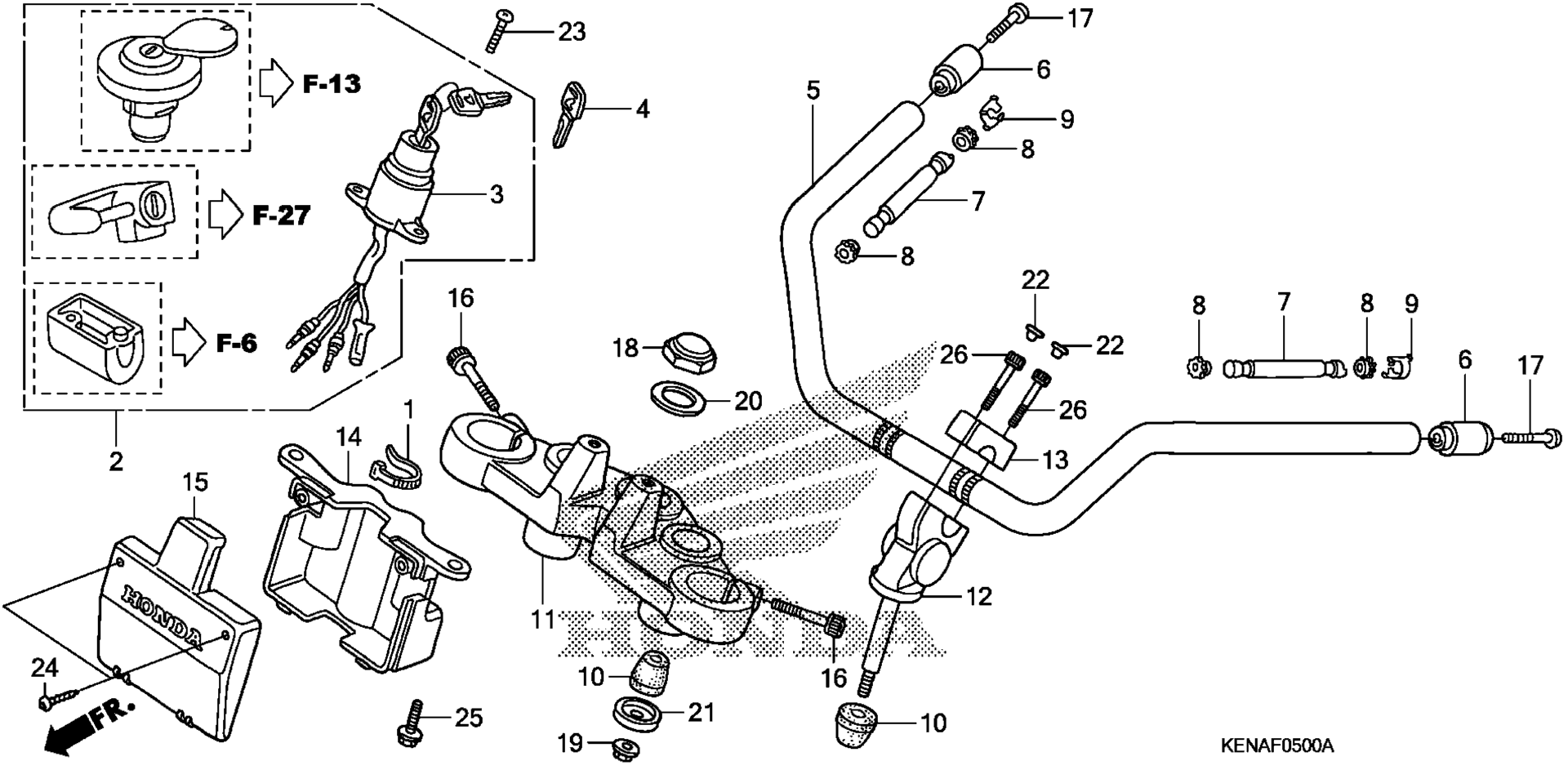

Схема руля для CMX250C A
Схема
Детали
Номер
Наименование детали
Цена
1
BAND, WIRE art. 32161-KM3-003
По запросу
2
LOCK SET art. 35010-KEN-670
По запросу
3
SWITCH ASSY., COMBINATION art. 35100-KR3-870
По запросу
4
KEY, BLANK (TYPE2) (KEY NO. CXX / DXX) art. 35122-KW3-771
По запросу
4
KEY, BLANK (TYPE1) (KEY NO. AXX / BXX) art. 35121-KW3-771
По запросу
5
HANDLEBAR art. 53100-KEN-670
По запросу
6
WEIGHT A, HANDLE art. 53103-KR3-681
По запросу
7
WEIGHT B, HANDLE art. 53104-KR3-600
По запросу
8
RUBBER A, HANDLE WEIGHT art. 53106-KR3-770
По запросу
9
RING, HANDLE WEIGHT SNAP art. 53108-KR3-770
По запросу
10
RUBBER, HANDLE CUSHION art. 53133-385-000
По запросу
11
BRIDGE, FORK TOP art. 53230-KR3-000
По запросу
12
HOLDER (LOWER) art. 53231-KR3-870
По запросу
13
HOLDER (UPPER) art. 53235-KR3-000
По запросу
14
CASE, CONNECTOR (LOWER) art. 61305-KR3-670
По запросу
15
CASE, CONNECTOR (UPPER) art. 61306-KR3-670
По запросу
16
BOLT, SOCKET (7X32) art. 90151-KR3-000
По запросу
17
SCREW, OVAL (6X55) art. 90191-KN8-730
По запросу
18
NUT, STEERING STEM art. 90304-159-000
По запросу
19
NUT, FLANGE (M8X1.25) (SELF-LOCK) art. 90309-428-731
По запросу
20
WASHER, STEERING STEM art. 90503-051-870
По запросу
21
WASHER, HANDLE CUSHION art. 90535-292-000
По запросу
22
CAP, SOCKET BOLT (8MM) art. 91455-MB0-010
По запросу
23
SCREW, PAN (6X12) art. 93500-06012-0G
По запросу
24
SCREW, TAPPING (3X20) art. 93901-22580
По запросу
25
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
26
BOLT, SOCKET (8X32) art. 96700-08032-00
По запросу
