модель 2003 года
- Модель CMX250
- Код модели CMX250C A

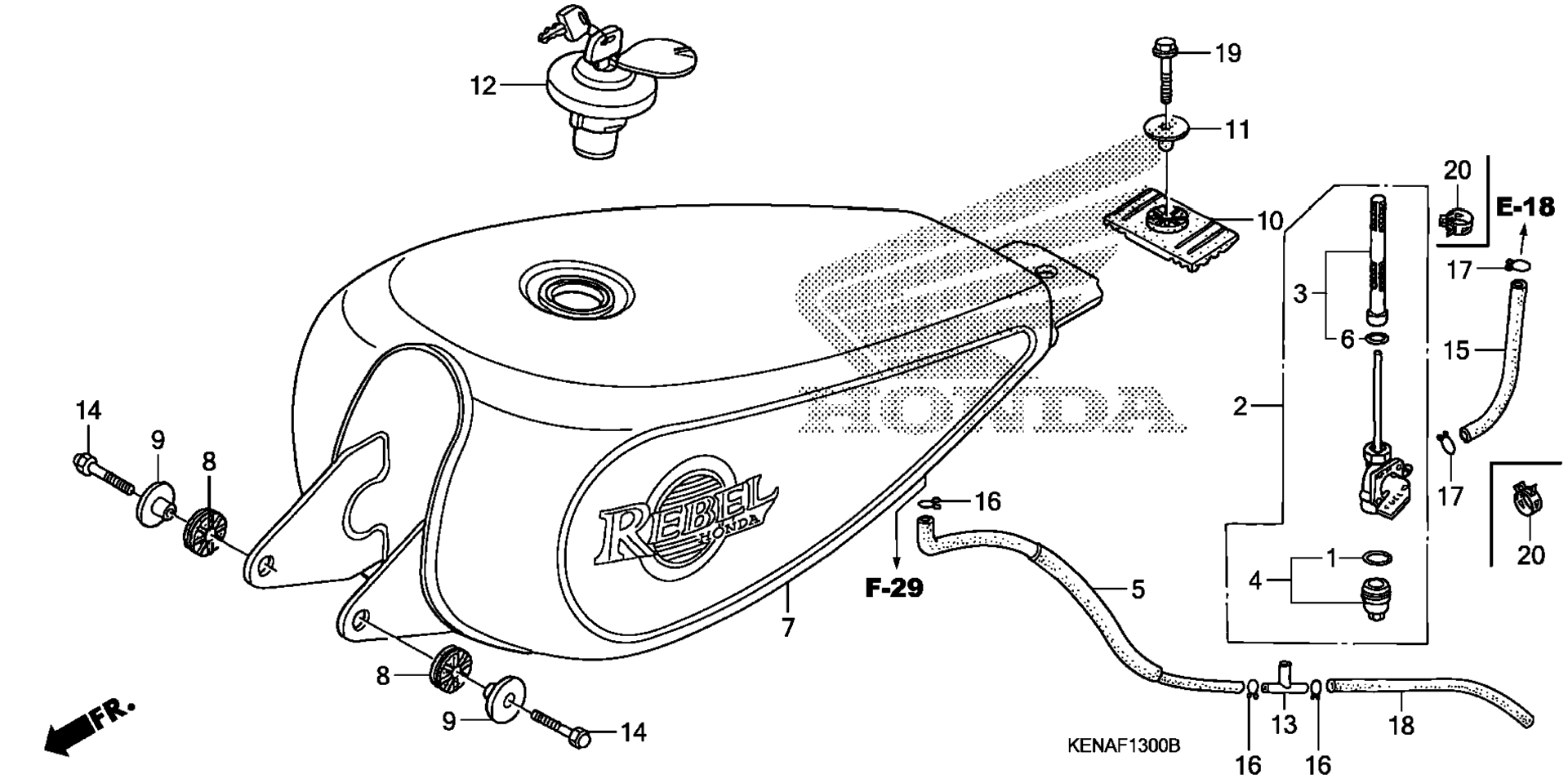

Схема топливного бака для CMX250C A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, FUEL STRAINER CUP art. 16173-001-004
По запросу
2
PETCOCK ASSY. art. 16950-KEB-771
По запросу
3
SCREEN SET, FUEL STRAINER art. 16952-KC2-961
По запросу
4
CUP SET, FUEL STRAINER art. 16953-GT4-305
По запросу
5
TUBE, TANK BREATHER art. 16957-KEB-900
По запросу
6
Уплотнительное кольцо 1.3X10.6 Honda art. 16075-GHB-720
от 683 ₽
7
TANK SET, FUEL (TYPE3) (WL) art. 17520-KEN-A80ZA
По запросу
7
TANK SET, FUEL (TYPE1) (WL) art. 17520-KEN-A10ZA
По запросу
8
CUSHION, FR. FUEL TANK art. 17611-KR3-000
По запросу
9
COLLAR, FR. FUEL TANK MOUNTING art. 17612-MB1-000
По запросу
10
CUSHION, RR. FUEL TANK art. 17613-KR3-000
По запросу
11
COLLAR, FUEL TANK MOUNTING art. 17614-KR3-000
По запросу
12
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
13
JOINT, AIR FILTER art. 36191-KV3-700
По запросу
14
BOLT, CAP (6X20) art. 92601-06020-0B
По запросу
15
BULK HOSE, FUEL (5.5X3000) (5.3X120) art. 95001-55003-60M
По запросу
16
CLIP, TUBE (B8) art. 95002-02080
По запросу
17
CLIP, TUBE (B10) art. 95002-02100
По запросу
18
BULK HOSE, VACUUM (4.5X1000) (4.5X270) art. 95005-45001-20M
По запросу
19
BOLT, FLANGE (8X28) art. 96300-08028-07
По запросу
