модель 2003 года
- Модель CMX250
- Код модели CMX250C AC

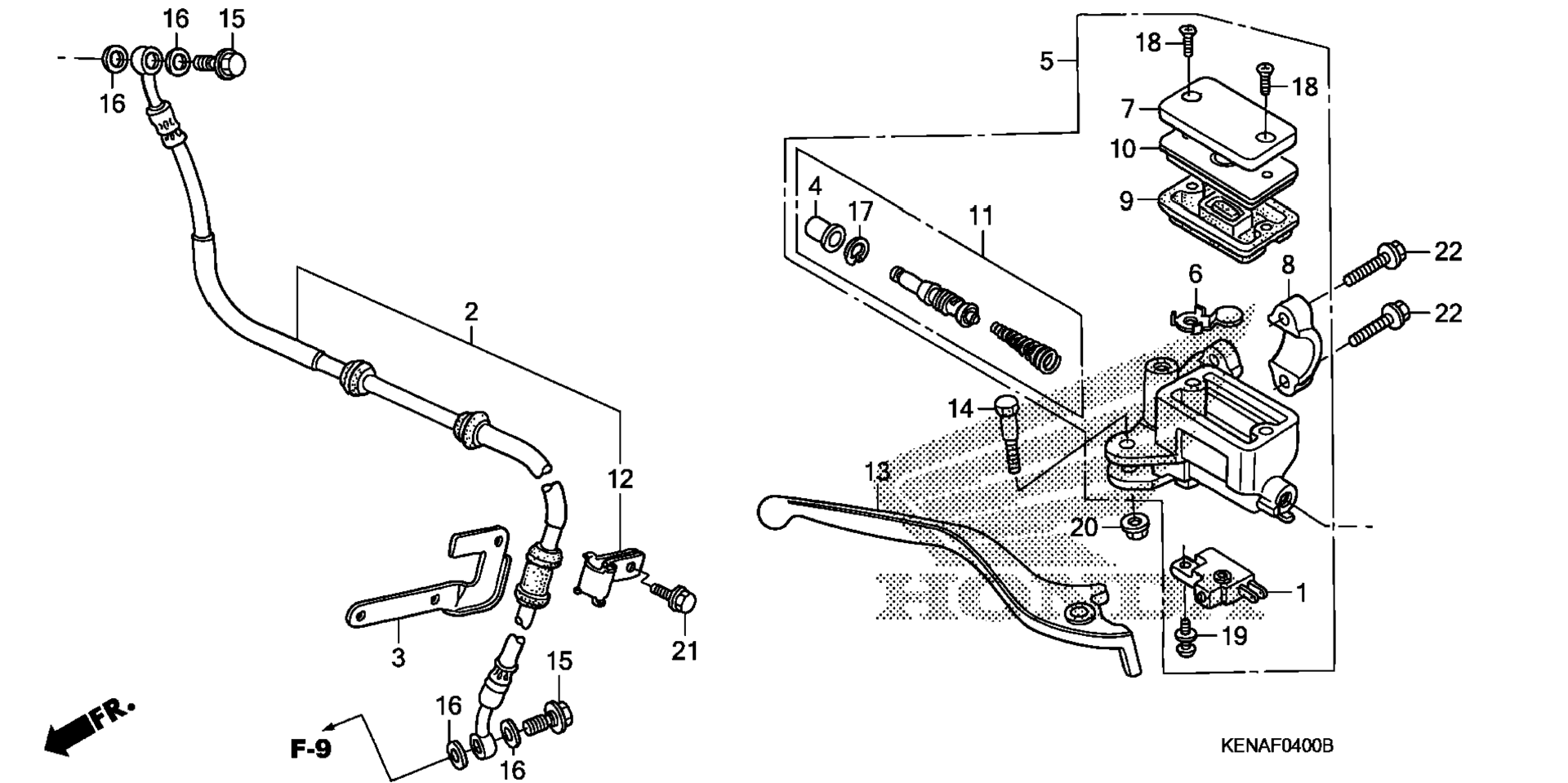

Схема переднего главного цилиндра тормоза для CMX250C AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MA5-671
По запросу
2
HOSE, FR. BRAKE art. 45126-KEN-A11
По запросу
3
STAY, FR. BRAKE HOSE CLAMP art. 45131-KEB-900
По запросу
4
BOOT art. 45504-410-003
По запросу
5
MASTER CYLINDER SUB-ASSY., FR. BRAKE art. 45510-K17-305
По запросу
6
PROTECTOR art. 45512-MA6-006
По запросу
7
CAP, MASTER CYLINDER art. 45513-KC2-961
По запросу
8
HOLDER, MASTER CYLINDER art. 45517-KR3-901
По запросу
9
DIAPHRAGM art. 45520-MG7-006
По запросу
10
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
11
MASTER CYLINDER SET art. 45530-471-831
По запросу
12
CLAMP, BRAKE HOSE art. 52115-ML8-670
По запросу
13
LEVER, R. HANDLEBAR art. 53175-KR3-601
По запросу
14
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
15
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
16
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
17
CIRCLIP art. 90651-MA5-671
По запросу
18
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
19
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
20
NUT, FLANGE (6MM) art. 94050-06000
По запросу
21
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
22
BOLT, FLANGE (6X22) art. 96001-06022-02
По запросу
