модель 2003 года
- Модель CMX250
- Код модели CMX250C AC

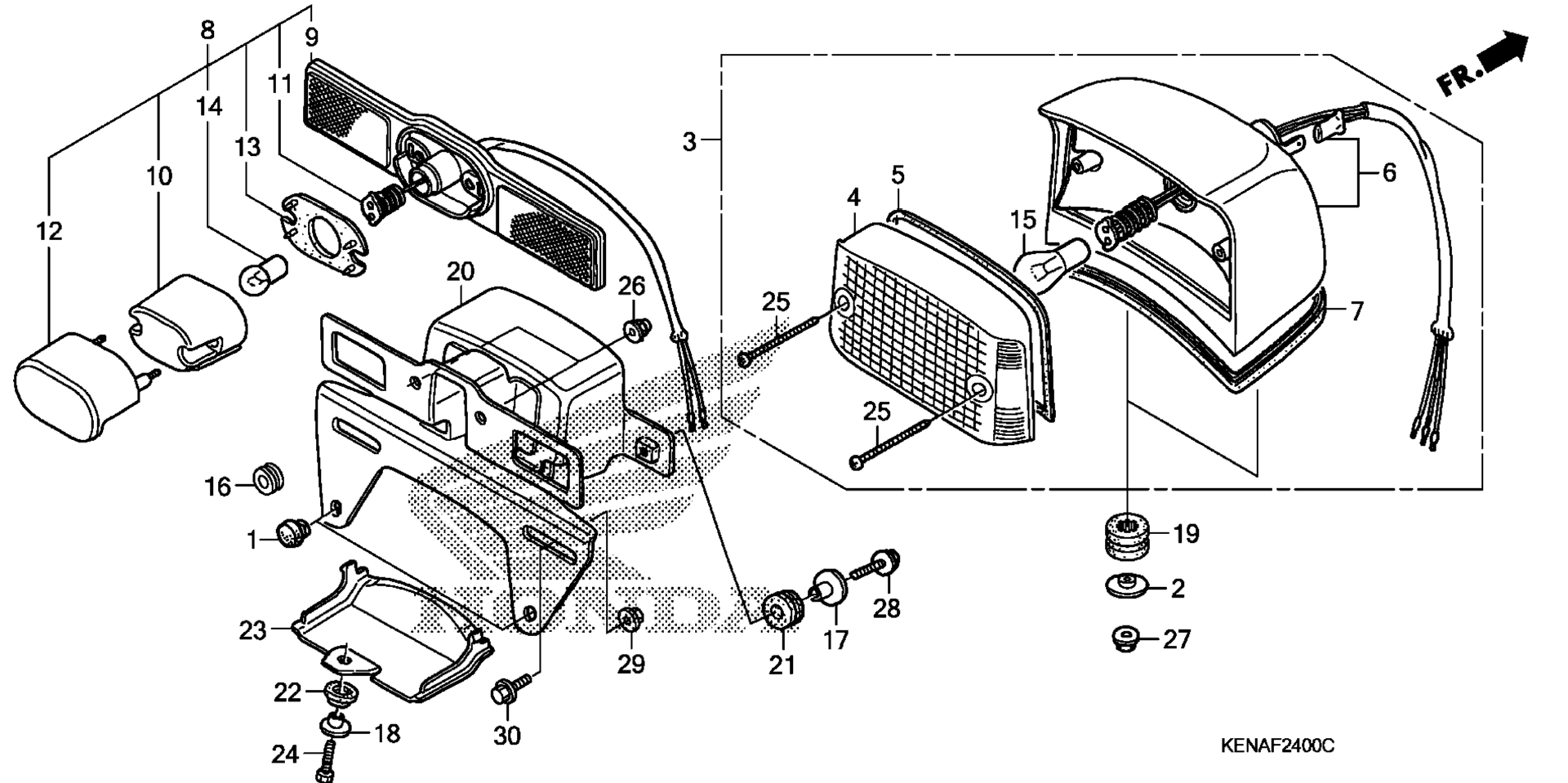

Схема заднего фонаря для CMX250C AC
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET A, MUFFLER PROTECTOR art. 18366-GW8-670
По запросу
2
WASHER, RR. TURN SIGNAL art. 33601-428-000
По запросу
3
TAILLIGHT UNIT (12V 27/7W) art. 33701-KR3-671
По запросу
4
LENS, TAILLIGHT (COO) art. 33702-KR3-305
По запросу
5
GASKET, TAILLIGHT LENS art. 33709-KR3-671
По запросу
6
BASE, TAILLIGHT art. 33713-KR3-671
По запросу
7
GASKET, TAILLIGHT art. 33717-KR3-671
По запросу
8
LIGHT ASSY., LICENSE (12V 8W) art. 33720-KR3-671
По запросу
9
BASE art. 33721-MB1-671
По запросу
10
LENS, LICENSE LIGHT art. 33722-MB1-013
По запросу
11
WIRE, LICENSE art. 33725-KR3-671
По запросу
12
COVER, LICENSE LIGHT art. 33727-KR3-000
По запросу
13
GASKET, LENS art. 33729-MB1-003
По запросу
14
BULB, LICENSE LIGHT (12V4CP) art. 34909-505-003
По запросу
15
BULB, STOP & TAILLIGHT (12V 27/7W) art. 34906-MG9-771
По запросу
16
GROMMET A, TUBE art. 36037-657-000
По запросу
17
COLLAR (6.2X8.6X14.5) art. 61104-KR3-630
По запросу
18
COLLAR, HEADLIGHT SETTING art. 61304-397-830
По запросу
19
RUBBER, HEADLIGHT CASE MOUNTING art. 61304-415-000
По запросу
20
BRACKET, NUMBER PLATE art. 84701-KEN-670
По запросу
21
RUBBER, NUMBER BRACKET art. 84703-KR3-000
По запросу
22
GROMMET, NUMBER BRACKET art. 84704-KR3-000
По запросу
23
COVER, NUMBER PLATE art. 84705-KR3-660
По запросу
24
BOLT, HEX. (5X12) art. 92101-05012-0G
По запросу
25
SCREW, TAPPING (4X30) art. 93901-34780
По запросу
26
NUT, CAP (4MM) art. 94021-04070-0S
По запросу
27
NUT, FLANGE (6MM) art. 94050-06000
По запросу
28
BOLT, FLANGE (6X28) art. 95701-06028-07
По запросу
29
NUT, FLANGE (6MM) art. 94050-06000
По запросу
30
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
