модель 2003 года
- Модель CMX250
- Код модели CMX250C AC

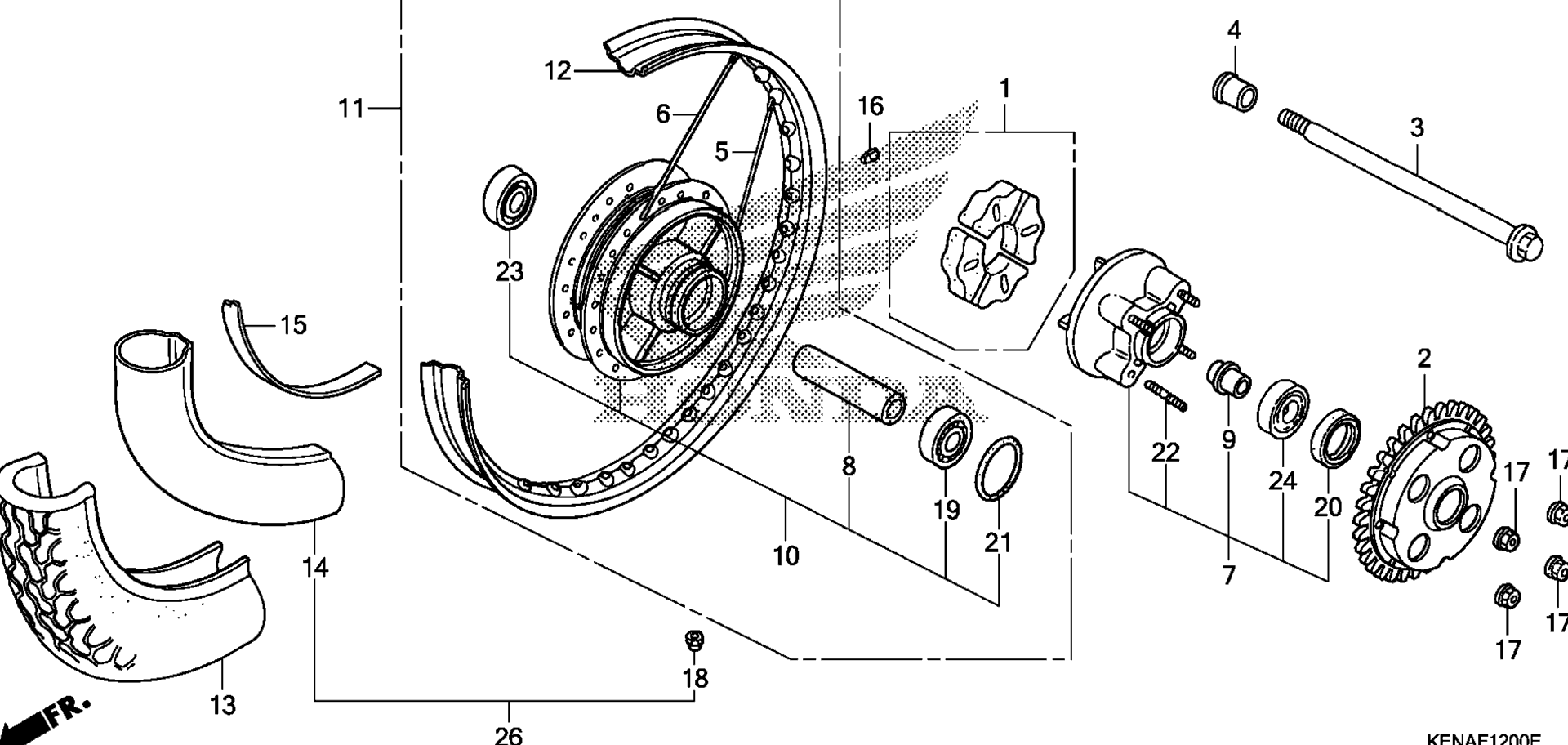

Схема заднего колеса для CMX250C AC
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-KR3-620
По запросу
2
SPROCKET, FINAL DRIVEN (33T) art. 41200-KEN-670
По запросу
3
AXLE, RR. WHEEL art. 42301-KR3-601
По запросу
4
COLLAR, RR. WHEEL SIDE art. 42312-KR3-000
По запросу
5
SPOKE SET A, RR. (B9X120.5) art. 42610-KR3-405
По запросу
6
SPOKE SET B, RR. (B9X120) art. 42611-KR3-405
По запросу
7
FLANGE SUB-ASSY., RR. DRIVEN art. 42615-KR3-620
По запросу
8
COLLAR, RR. AXLE DISTANCE art. 42620-KE1-000
По запросу
9
COLLAR B, RR. AXLE DISTANCE art. 42625-KR3-000
По запросу
10
HUB SUB-ASSY., RR. art. 42635-KEN-A50
По запросу
11
WHEEL SUB-ASSY., RR. art. 42650-KEN-A51
По запросу
12
RIM, RR. WHEEL art. 42701-KR3-023
По запросу
13
TIRE, RR. (130/90-15) (66P K627A) (DUNLOP) art. 42711-KR3-J04
По запросу
13
TIRE, RR. (130/90-15) (66P G508) (BS) art. 42711-KR3-U01
По запросу
14
TUBE, TIRE (130/90-15) (BS) art. 42712-KR3-004
По запросу
15
FLAP, TIRE (2.75-15) (DUNLOP) art. 42713-KR3-004
По запросу
16
WEIGHT, BALANCE (20G) art. 42705-MEG-003
По запросу
16
WEIGHT, BALANCE (15G) art. 42704-MEG-003
По запросу
17
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
18
NUT, TIRE VALVE art. 90306-371-003
По запросу
19
BEARING, RADIAL BALL (6202U) (FUJIKOSHI) art. 91051-KEB-G01
По запросу
20
OIL SEAL (28X42X7) art. 91257-230-003
от 3 500 ₽
Аналог
3 500 ₽
Требуется 1 шт.
21
O-RING (42MM) art. 91304-704-000
По запросу
22
BOLT, STUD (10X45) art. 92716-10045-0E
По запросу
23
BEARING, RADIAL BALL (6302U) art. 96150-63020-10
По запросу
24
BEARING, RADIAL BALL (6004UU) art. 96150-60040-10
По запросу
